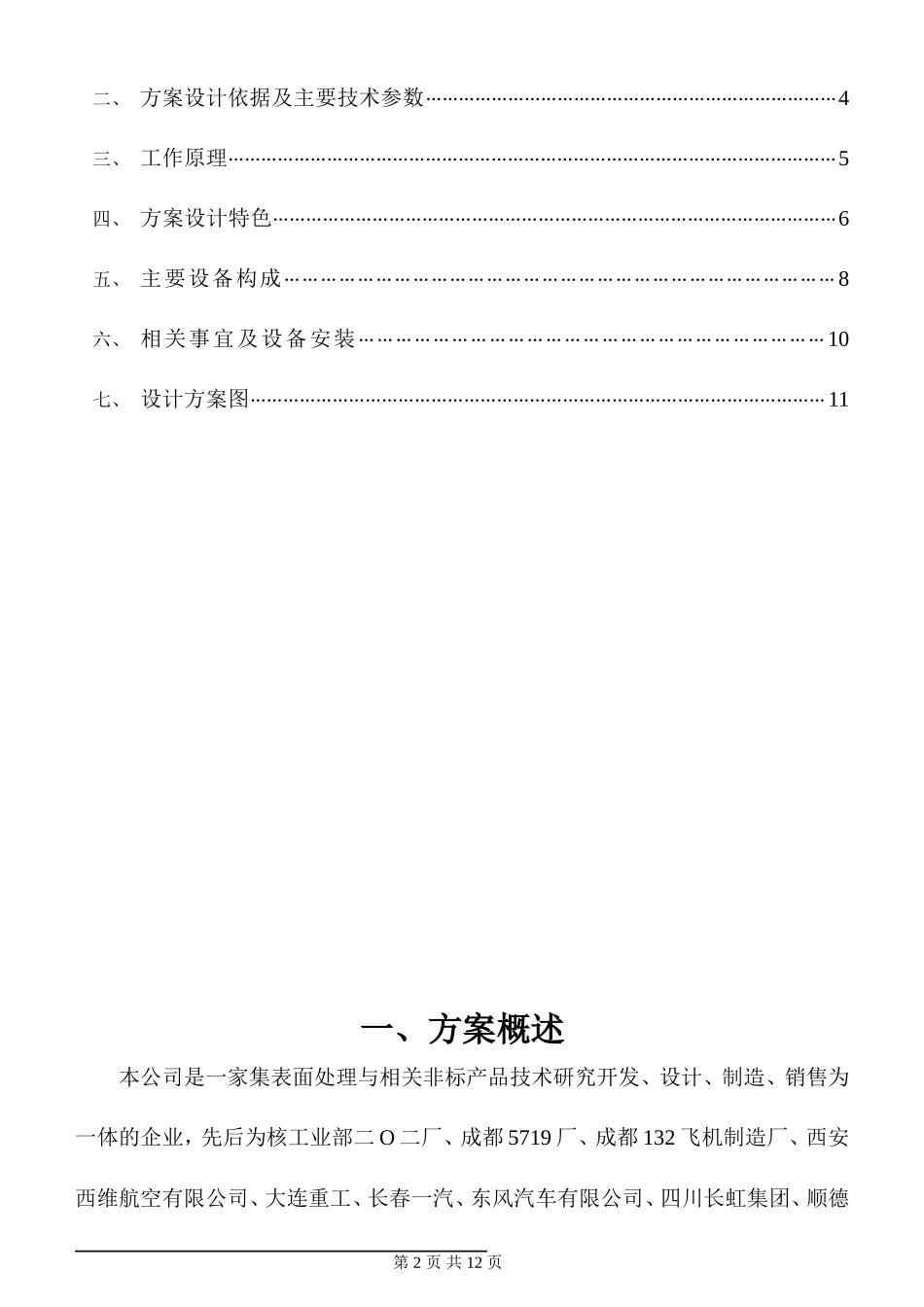

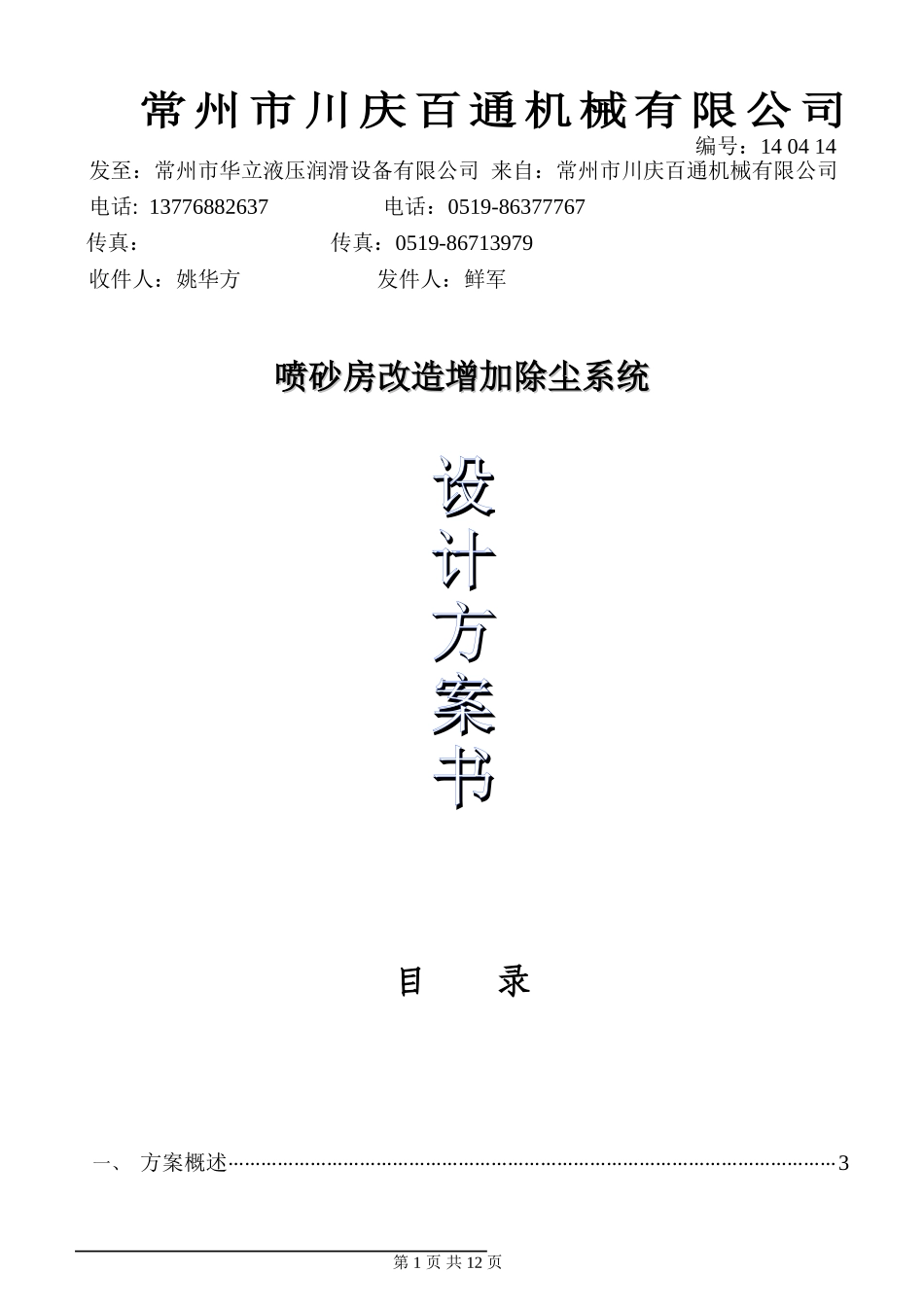

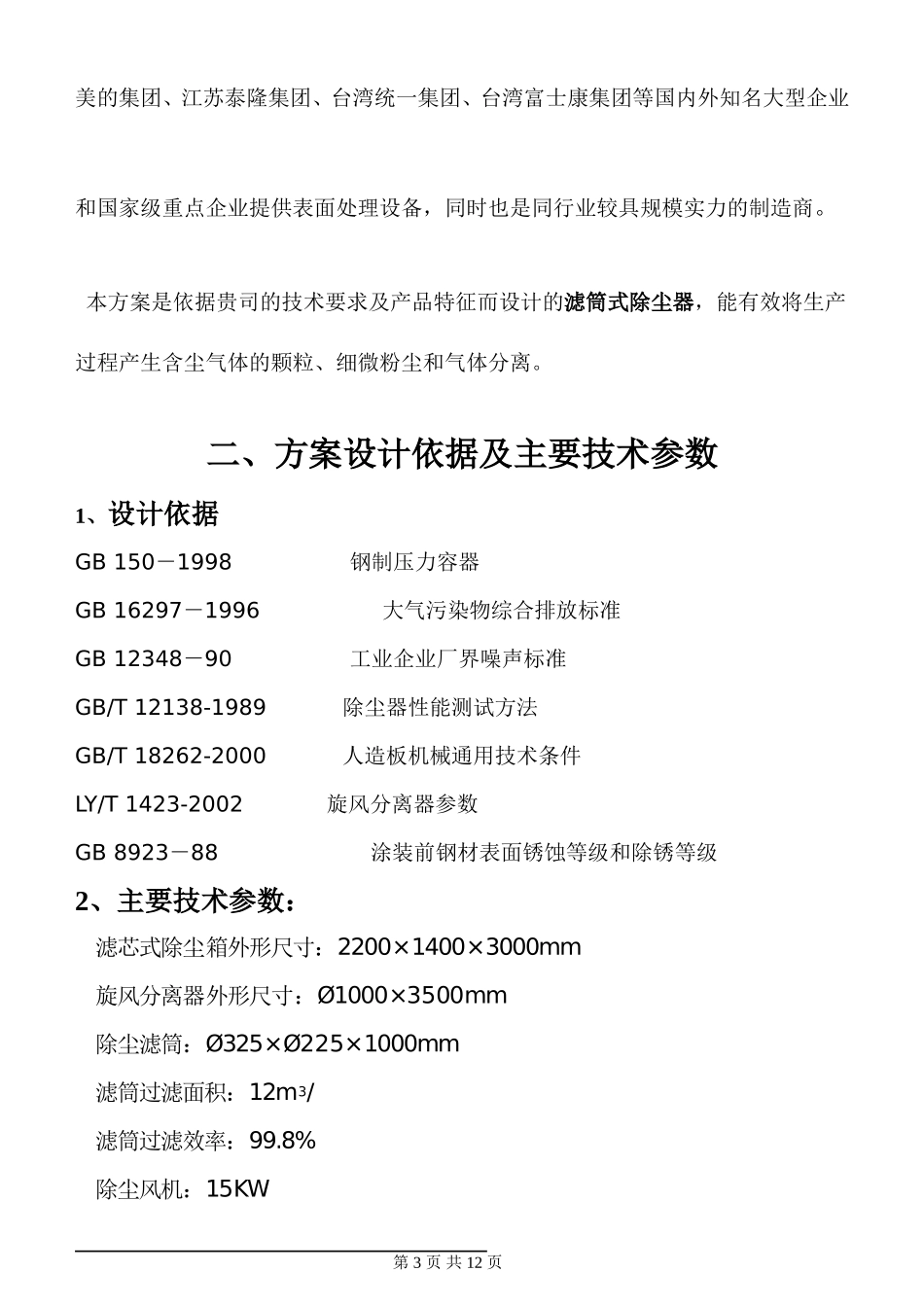

常州市川庆百通机械有限公司编号：140414发至：常州市华立液压润滑设备有限公司来自：常州市川庆百通机械有限公司电话:13776882637电话：0519-86377767传真：传真：0519-86713979收件人：姚华方发件人：鲜军喷砂房改造增加除尘系统喷砂房改造增加除尘系统设设计计方方案案书书目录一、方案概述…………………………………………………………………………………………………3第1页共12页二、方案设计依据及主要技术参数…………………………………………………………………4三、工作原理…………………………………………………………………………………………………5四、方案设计特色…………………………………………………………………………………………6五、主要设备构成………………………………………………………………………………8六、相关事宜及设备安装…………………………………………………………………10七、设计方案图……………………………………………………………………………………………11一、方案概述本公司是一家集表面处理与相关非标产品技术研究开发、设计、制造、销售为一体的企业，先后为核工业部二O二厂、成都5719厂、成都132飞机制造厂、西安西维航空有限公司、大连重工、长春一汽、东风汽车有限公司、四川长虹集团、顺德第2页共12页美的集团、江苏泰隆集团、台湾统一集团、台湾富士康集团等国内外知名大型企业和国家级重点企业提供表面处理设备，同时也是同行业较具规模实力的制造商。本方案是依据贵司的技术要求及产品特征而设计的滤筒式除尘器，能有效将生产过程产生含尘气体的颗粒、细微粉尘和气体分离。二、方案设计依据及主要技术参数1、设计依据GB150－1998钢制压力容器GB16297－1996大气污染物综合排放标准GB12348－90工业企业厂界噪声标准GB/T12138-1989除尘器性能测试方法GB/T18262-2000人造板机械通用技术条件LY/T1423-2002旋风分离器参数GB8923－88涂装前钢材表面锈蚀等级和除锈等级2、主要技术参数：滤芯式除尘箱外形尺寸：2200×1400×3000mm旋风分离器外形尺寸：Ø1000×3500mm除尘滤筒：Ø325×Ø225×1000mm滤筒过滤面积：12m3/滤筒过滤效率：99.8%除尘风机：15KW第3页共12页风流量：8050-14490m3/h三、工作原理工作原理：含尘气体进入除尘器器后，由于气流端面的突然扩大及气流分布板的作用，气流中一部分颗粒粗大的尘粒在重力和惯性力的作用下，沉降到灰斗；粒度细、密度小的尘粒进入过滤室，通过布朗扩散和纤维拦截等综合效应，使粉尘沉积在滤筒的滤料表面，净化后的气体进入净气室内，由出风口经风机排出。滤筒除尘器的阻力随着滤筒的表面积灰增加而变大，当阻力达到一定的设定值时，通过反吹系统脉冲阀经喷吹管的小孔，喷射出一股高速高压气流，通过进行清灰。此时脉冲控制脉冲阀的启闭，当脉冲阀开启时，气包内的压缩空气通过文丘里管的扩充，均匀的进入滤筒内部，在滤筒内部形成瞬间的正压，产生巨大的振动，市沉积在滤料上的粉尘脱落，掉入灰斗内，收集的粉尘通过卸灰阀，排出到集灰桶内。滤芯竖式安装示意图四、方案设计特色（1）滤筒除尘器采用国内优质生产公司设计制造，高效滤筒采用100%的聚脂纤维材料制造，过滤密度5µm。（2）过滤采用了先进的沉流式布局及滤筒竖装结构，因而除尘器在工作过程中同步清灰效果好。（3）尘气入口设置挡尘板，能有效防止对滤芯的缓冲及耐磨作用，使粉尘不能直接第4页共12页高速冲击滤筒，因而能延长滤筒的使用寿命。（4）本除尘系统除尘采用专用脉冲编程控制器自动除尘、同时也可以选用手动除尘，自动除尘无须人工操作，自动化程度高。（5）滤筒竖抽屉式安装，可使滤筒拆换方便，而且除尘器本体内不设置传动部件，使其维修工作减至最少。对一般性粉尘，滤筒可长期使用不需要更换，省去了常用袋式除尘器需经常换洗滤袋的繁琐工作，并节省了大量的维修费。（6）除尘风机可将排放的含尘气流经过一级旋风分离器初级过滤、再经滤筒过滤后，达到大气污染物排放限值：TSP≤120mg/m3。能有效防止环境的污染及保证操作人员的身体健康。（7）本设备制作选用及配置的材料、电气产品均采用国内外知...
