圆管涵施工方案

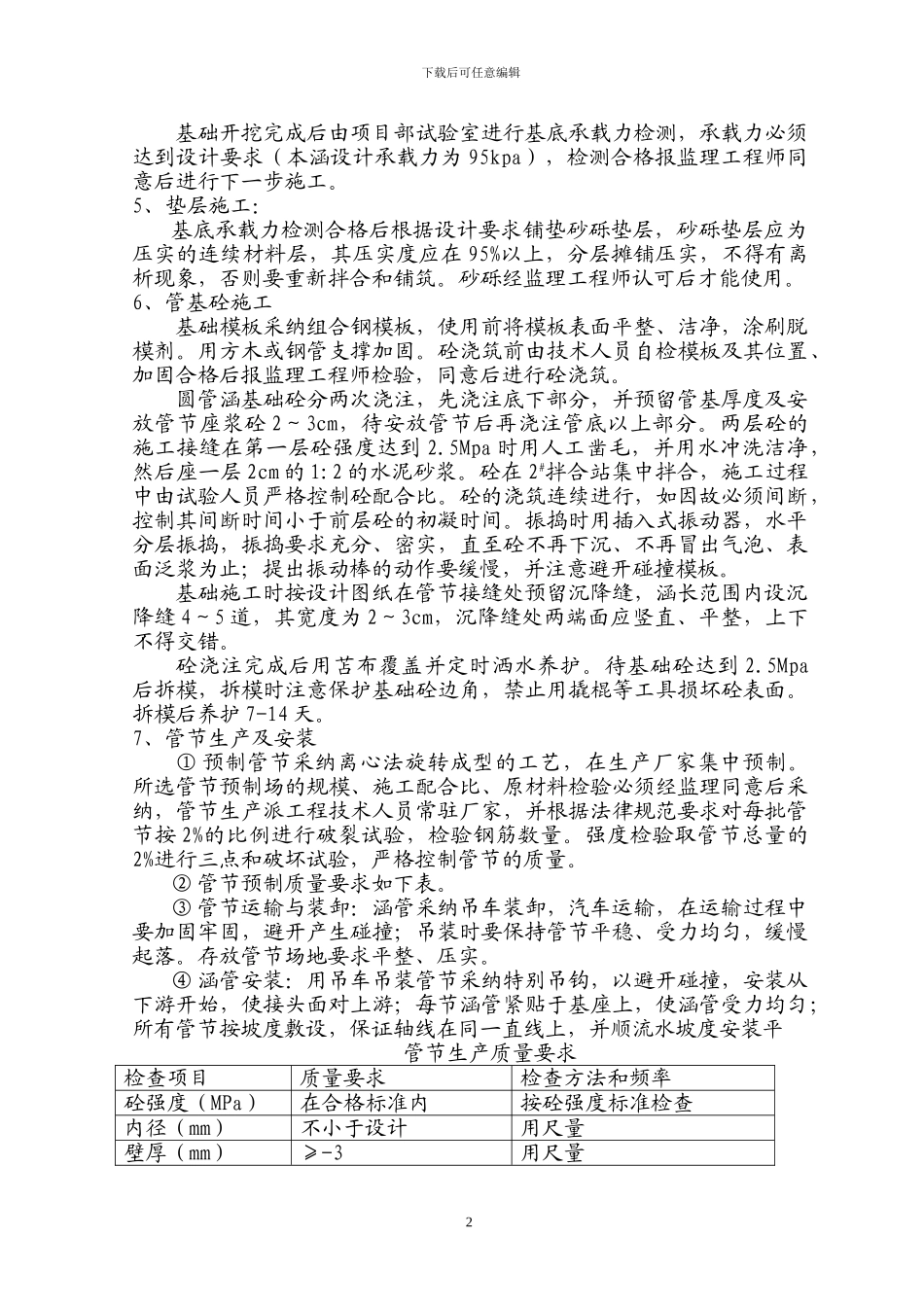

下载后可任意编辑K84+455.3 圆管涵施工方案一、 工程概况K84+455.3 圆管涵设计为 1-1.5m，全长 39 米。结构挖方量 86m3；C15 砼圬工量 35m3；7.5 号浆砌片石 11m3。标准管节（2 米）19 节，0.5米管节 2 节,圆管内径 1.5m，壁厚 14cm。二、 施工工艺及施工方案：施工工艺：测量放样 基坑开挖 基底检测 垫层施工 管基砼施工 涵身施工 回填1、测量放样由项目部测量班根据设计图纸及复核、批准后的导线点准确放出圆管涵纵横轴线的控制桩，并放出各中心控制桩的护桩。所有桩位经监理工程师复测合格后进行下一步施工。2、基坑开挖：①、基坑采纳机械配合人工开挖。为避开基底扰动而减弱其承载力，土质基坑开挖至接近基底标高时，应保留 10-20cm，在基础施工前由人工清底至设计标高。②、当基底有水不能彻底排干时，将水引至排水沟，并在基底铺一层 20～30cm 的碎石，但该垫层厚度不包含在基础厚度内。③、基坑开挖可根据土质情况实行不同的放坡形式（见表一），基坑按基础平面尺寸四周每边增设 30～50cm 工作面。为防止地表水流入坑内，在基坑顶部设置排水沟，坑口筑土埂引水。当地下水位高出基底标高时，基坑底要设置排水沟、集水井，井的边宽为 60～80cm，深度为 80～100cm，但排水沟、集水井应设在基坑范围以外，用水泵将水抽出。3、基底处理：①、在风化的岩层基底上建筑基础时，应按基础尺寸凿除已风化的表面岩层。岩层倾斜时将岩层面凿平或做成台阶。 基坑坑壁坡度 （表一）坑壁土类坑 壁 坡 度坡顶无荷载坡顶有静荷载坡顶有动荷载砂类土1∶11∶1.251∶1.5卵石、砾类土1∶0.751∶11∶1.25粉质、粘质土1∶0.331∶0.51∶0.75极软岩1∶0.251∶0.331∶0.67软质岩1∶01∶0.11∶0.25硬质岩1∶01∶01∶0②、在软基上修筑涵管，基底承载力不能满足设计要求时，基底加固要实行相应处理方法，并报监理工程师批准。③、机械开挖时应避开超挖，如超挖应将松动部分人工清除，超挖部分禁止回填虚土，而是采纳与基础相同的材料回填。4、基底检测1 下载后可任意编辑基础开挖完成后由项目部试验室进行基底承载力检测，承载力必须达到设计要求（本涵设计承载力为 95kpa），检测合格报监理工程师同意后进行下一步施工。5、垫层施工：基底承载力检测合格后根据设计要求铺垫砂砾垫层，砂砾垫层应为压实的连续材料层，其压实度应在 95%以上，分层摊铺压实，不得有离析现象，否则要重新拌合和铺筑。砂砾经监理工程师认可后才能使用...
