商业机电系统技术标准(设计任务书)-暖通20150424VIP免费

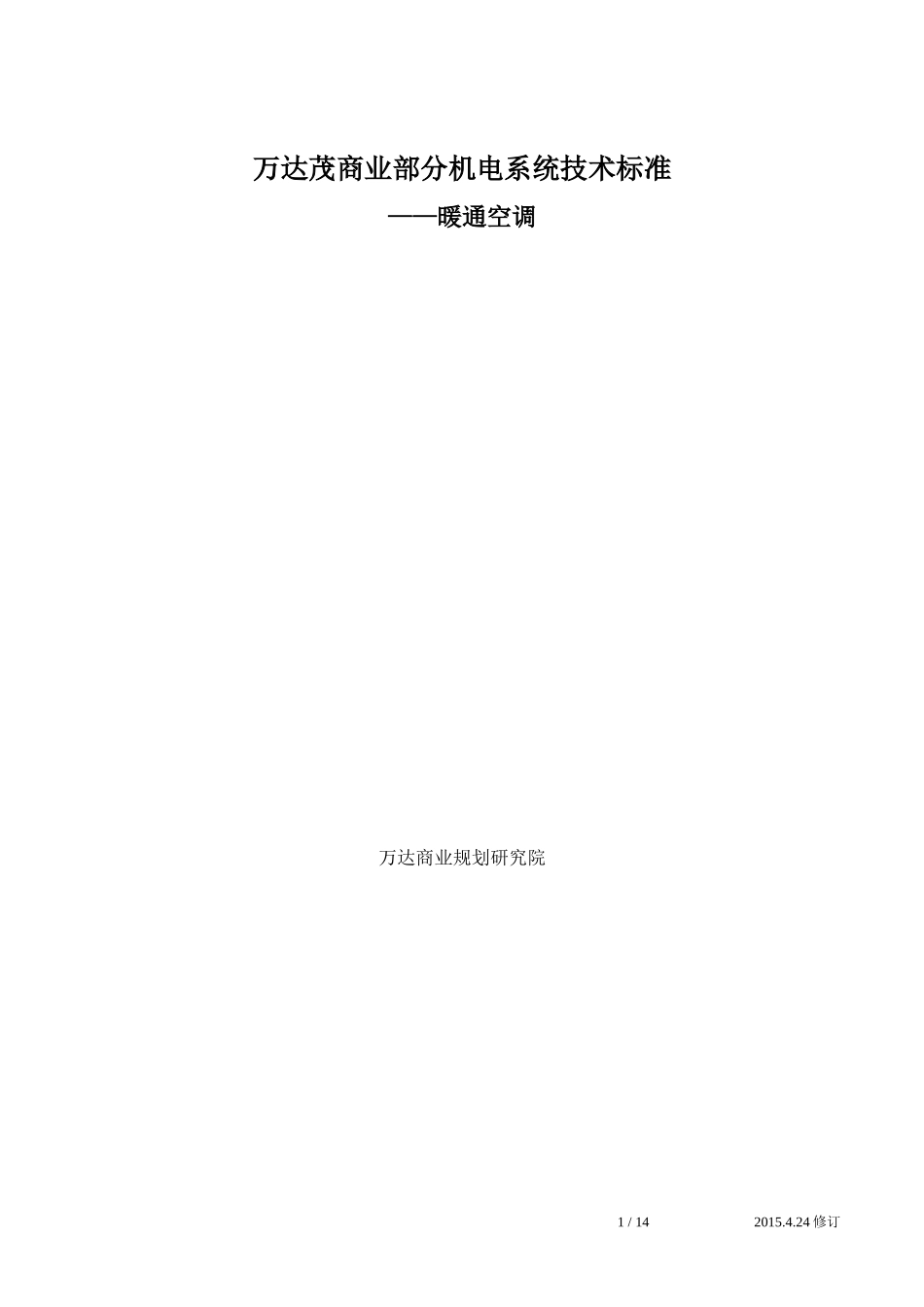

万达茂商业部分机电系统技术标准——暖通空调万达商业规划研究院1/142015.4.24修订采暖通风空调专业暖通目录1设计范围2设计依据3各阶段设计成果4设计深度要求5总体技术要求5.1一般规定5.2设备与材料5.3空调系统设计5.4采暖系统设计5.5通风系统设计5.6燃气系统设计5.7检测与监控要求5.8各业态暖通设计的具体要求1设计范围1.1负责项目用地红线范围内采暖空调通风及防排烟系统设计。燃气系统配合专业设计院进行设计。1.2负责项目用地红线范围内制冷站、锅炉房、换热站（如有）等动力站房设计。1.3配合项目用地红线范围内小市政综合管线设计（含热力、空调、燃气、工艺管线等）。1.4负责项目用地红线范围内热力（如有）、燃气系统与周边市政对接。1.5配合审核内装、景观、包装等相关专业图纸，根据内装、景观、包装对本专业相关的要求，修改并完善图纸。1.6配合业主指定的第三方设计顾问工作，落实经业主审核后的顾问工作指令及其所提技术要求。1.7配合并参与业主与政府各有关部门就本项目机电系统设计所进行的接洽、谈判。1.8配合业主指定的其他承包商（如有）工作，并对其工作成果进行审核并盖章确认。1.9设计应符合绿色建筑二星及LEED银级认证标准要求。应针对绿建二星设计及LEED银级认证给出专项设计说明。1.10国家及当地有关规范、标准内所规定的其他所应完成的工作内容。2设计依据2.1本设计任务书2.2国家及当地有关规范、标准2.3周边市政条件2.4业主指定的顾问工作指令及其所提技术要求2.5业主指定的其他承包商所提交的设计成果2.6业主所提供的技术标准等3各阶段设计成果3.1冷热源及空调系统方案论证报告（业主指导设计院编制）3.2初步设计：3.2.1初步设计说明、计算书、主要设备明细表。3.2.2总图（热力，空调，燃气相关小市政图）。3.2.3单体暖通专业初步设计图纸（系统、平面、立管、大样等）。3.2.4消防安全专篇（单独文件）3.3施工图设计（含配合精装修二次机电设计调整）3.3.1设计成果内容：1施工图设计说明、计算书、设备材料明细表。2总图（热力，空调，燃气相关小市政施工图）。3单体暖通专业施工图（系统、平面、立管、大样等）。4消防安全专篇（单独文件）5整体风平衡计算书6机电各专业自查会签表（确保所有水管不得从配电柜上方穿过）3.3.2成果提交版次：2/142015.4.24修订1第一版暖通专业施工图（满足地下室施工、机电招标等要求）2第二版暖通专业施工图（满足全部施工要求）注：版次可根据项目实际调整，需满足实际项目需求。4设计深度要求4.1设计应符合新版《建筑工程设计文件编制深度的规定》及《暖通空调制图标准》。4.2出图要求：4.2.1图纸应明确版次、日期，并显著标明改动之处。4.2.2电子版图纸要求：1电子版应包含CAD和PDF两种版本，文件名应由包含的图纸图号组成，格式为图号+图名（汉字），如“暖施001，005-008首层xxx，二层~五层xxx”。2电子版中不能包含过程版等无关内容，图层按系统划分。3外部参照要求绑定，特殊字库要与图纸一同提供。4.2.3分类别提供主要设备明细表，并至少注明设备用途、参数、安装位置、服务区域、是否纳入BA等；注明所有预留设备名称、占地位置及大小。4.2.4空调水、采暖水等系统图要求：除局部系统图外，还应提供项目整体系统图。4.2.5提供室内管线综合图（含暖通、电气、给排水、消防、工艺、结构梁等）。各业态暖通专业管线设计及安装应做到经管线综合后，满足净高要求，设计院负责校核精装修设计单位提供的设计图纸。4.2.6在管网综合评审阶段需提供变电所、制冷机房、水泵房等重要机房的管线综合大样。4.2.7所有管道要明确标识要求（含颜色、流动方向、文字代号等）。4.2.8有水管布置的机房平面（或大样）图需反应配电柜的准确位置。4.2.9应提供所有纳入BA的暖通动力系统控制原理图、点位表及控制条件、运行策略说明。4.2.10计算书应包括：空调逐时冷负荷计算书、空调（采暖）热负荷计算书、各类设备及控制阀选型计算书、空调（采暖）系统水力平衡计算书、节能计算书、通风系统计算书、消防类计算书、其他专项设计计算书等。施工图报审资料中必须包括万达茂整体风平衡计算书。4.2.11应提供消防专篇和节能专篇。4.2.12如采...
