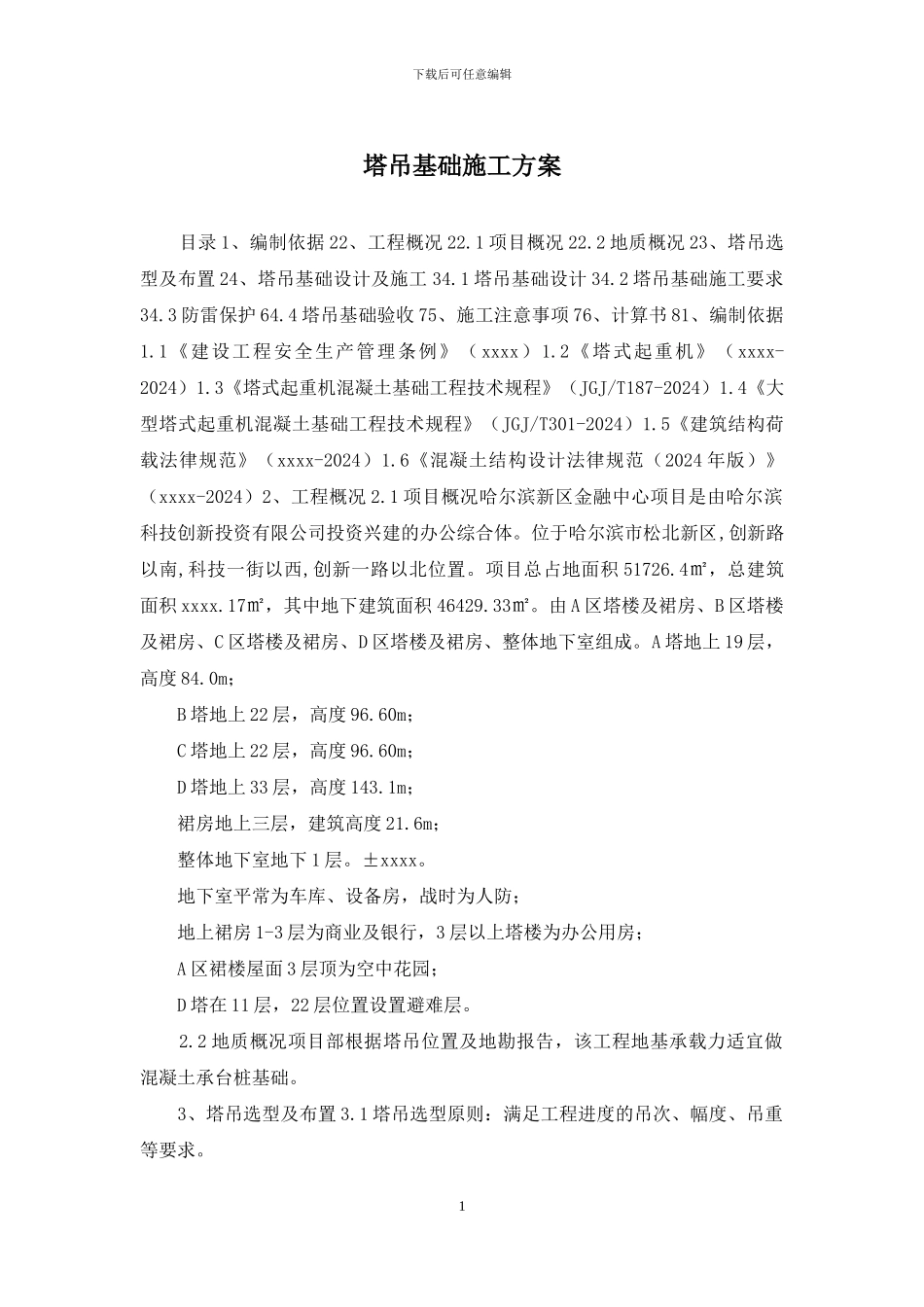

塔吊基础施工方案

下载后可任意编辑塔吊基础施工方案 目录 1、编制依据 22、工程概况 22.1 项目概况 22.2 地质概况 23、塔吊选型及布置 24、塔吊基础设计及施工 34.1 塔吊基础设计 34.2 塔吊基础施工要求34.3 防雷保护 64.4 塔吊基础验收 75、施工注意事项 76、计算书 81、编制依据1.1《建设工程安全生产管理条例》（ xxxx）1.2《塔式起重机》（xxxx-2024）1.3《塔式起重机混凝土基础工程技术规程》（JGJ/T187-2024）1.4《大型塔式起重机混凝土基础工程技术规程》（JGJ/T301-2024）1.5《建筑结构荷载法律规范》（xxxx-2024）1.6《混凝土结构设计法律规范（2024 年版）》（xxxx-2024）2、工程概况 2.1 项目概况哈尔滨新区金融中心项目是由哈尔滨科技创新投资有限公司投资兴建的办公综合体。位于哈尔滨市松北新区,创新路以南,科技一街以西,创新一路以北位置。项目总占地面积 51726.4㎡，总建筑面积 xxxx.17㎡，其中地下建筑面积 46429.33㎡。由 A 区塔楼及裙房、B 区塔楼及裙房、C 区塔楼及裙房、D 区塔楼及裙房、整体地下室组成。A 塔地上 19 层，高度 84.0m； B 塔地上 22 层，高度 96.60m； C 塔地上 22 层，高度 96.60m； D 塔地上 33 层，高度 143.1m； 裙房地上三层，建筑高度 21.6m； 整体地下室地下 1 层。±xxxx。 地下室平常为车库、设备房，战时为人防； 地上裙房 1-3 层为商业及银行，3 层以上塔楼为办公用房； A 区裙楼屋面 3 层顶为空中花园； D 塔在 11 层，22 层位置设置避难层。 2.2 地质概况项目部根据塔吊位置及地勘报告，该工程地基承载力适宜做混凝土承台桩基础。 3、塔吊选型及布置 3.1 塔吊选型原则：满足工程进度的吊次、幅度、吊重等要求。 1下载后可任意编辑 3.2 塔吊位置、幅度：根据本工程料场位置、主楼分布情况，尽最大可能确保满覆盖，设置塔吊的幅度见塔吊平面布置图。 3.3 塔吊布置原则： 1）满足覆盖及吊重需求； 2）塔身需避让基坑支护体系； 3）塔身需避让结构、柱； 4）方便塔吊安拆作业； 综上所述，1#、2#、3#、4#、5#、6#、7#塔身根据轴线关系，已避让结构梁、柱，即 7 台塔吊已明确定位。 4、塔吊基础设计及施工 4.1 塔吊基础设计施工现场布置 7 台塔吊，其中5#、6#、7#塔吊采纳预埋基础节方式。1#、2#、3#、4#塔吊采纳混凝土可拆卸地脚型式基础，基础与承台碰撞部位采纳扩大基础承台方式，将塔吊基础与承台地梁一起施工，将承...
