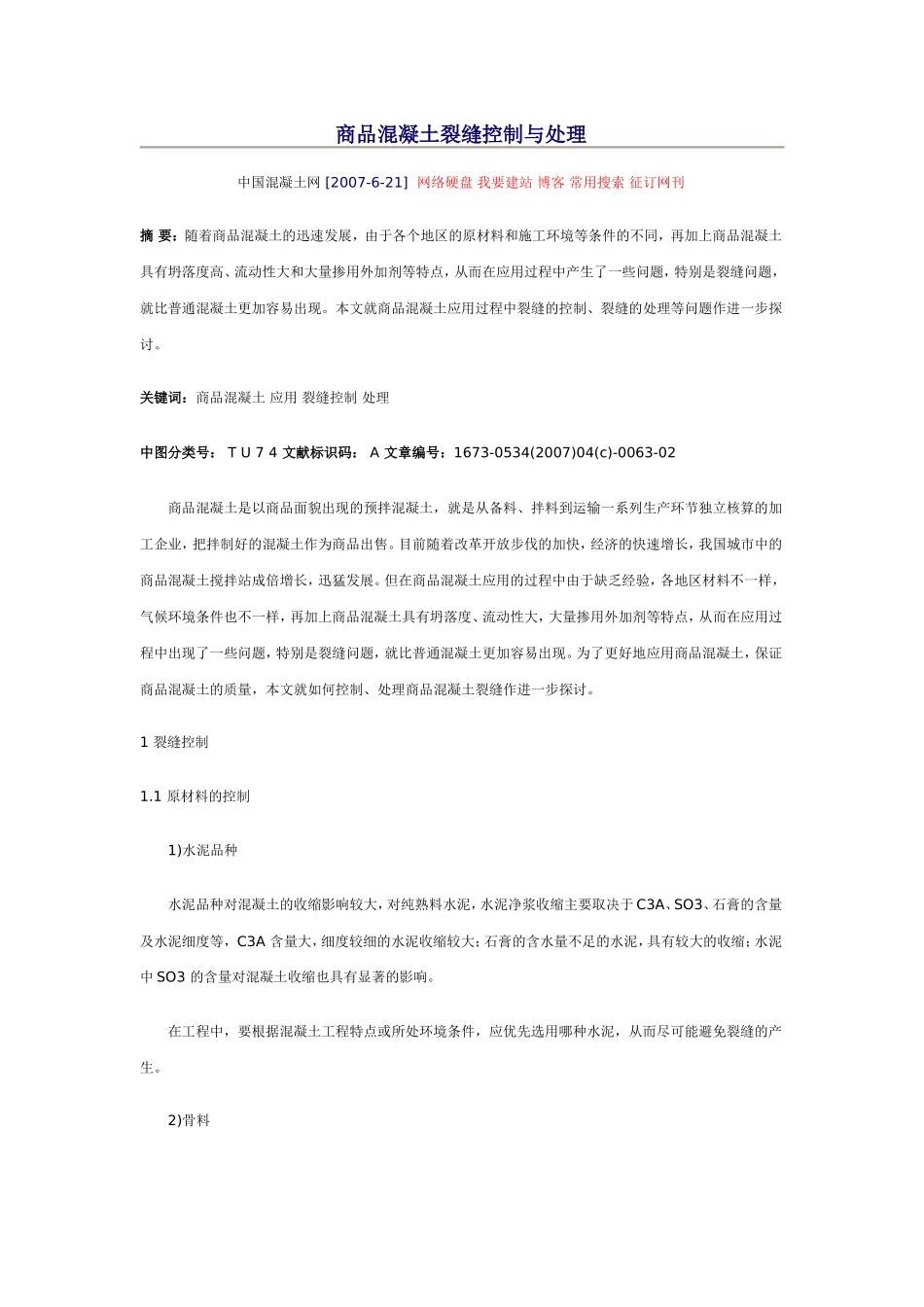

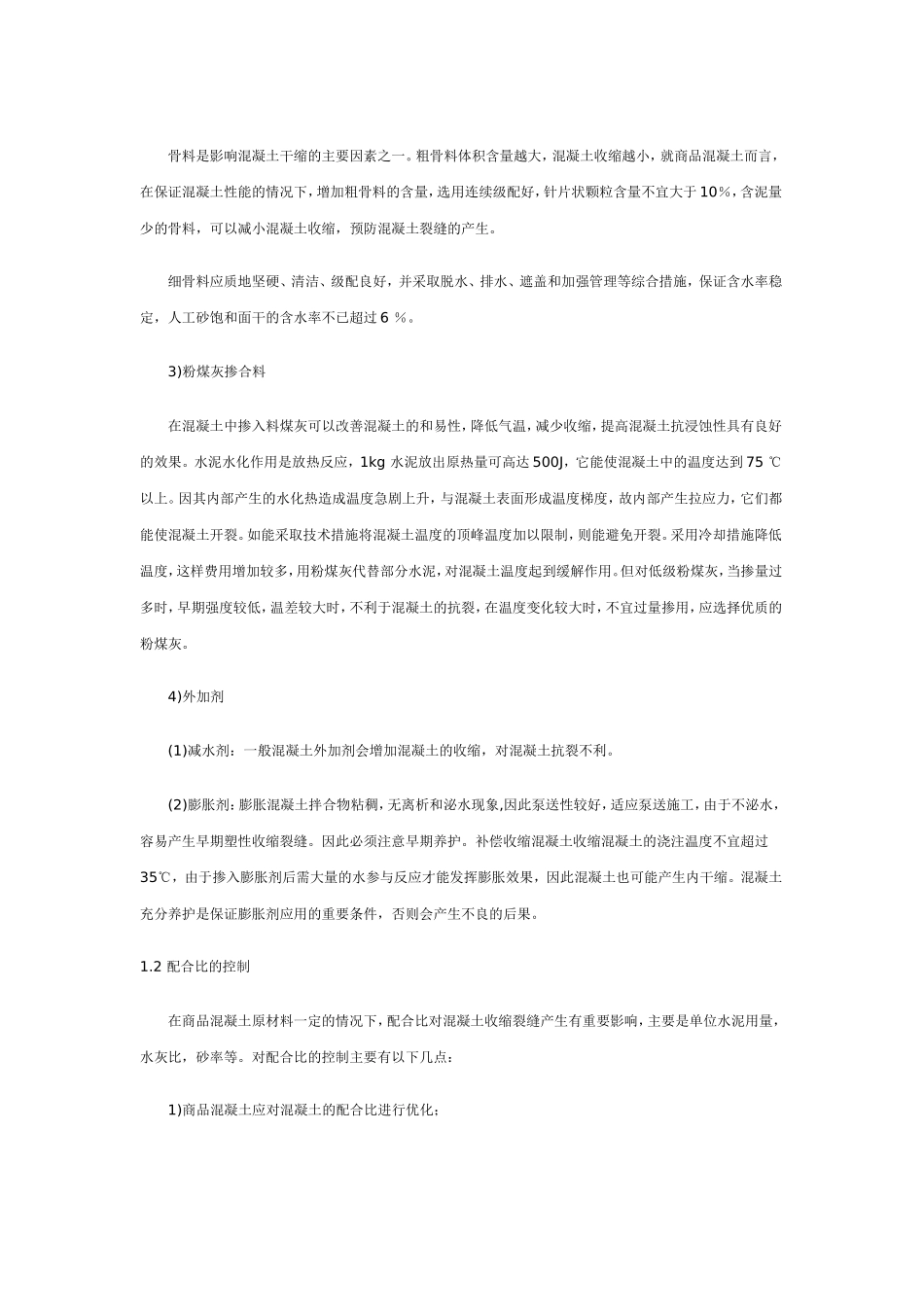

商品混凝土裂缝控制与处理中国混凝土网[2007-6-21]网络硬盘我要建站博客常用搜索征订网刊摘要：随着商品混凝土的迅速发展，由于各个地区的原材料和施工环境等条件的不同，再加上商品混凝土具有坍落度高、流动性大和大量掺用外加剂等特点，从而在应用过程中产生了一些问题，特别是裂缝问题，就比普通混凝土更加容易出现。本文就商品混凝土应用过程中裂缝的控制、裂缝的处理等问题作进一步探讨。关键词：商品混凝土应用裂缝控制处理中图分类号：TU74文献标识码：A文章编号：1673-0534(2007)04(c)-0063-02商品混凝土是以商品面貌出现的预拌混凝土，就是从备料、拌料到运输一系列生产环节独立核算的加工企业，把拌制好的混凝土作为商品出售。目前随着改革开放步伐的加快，经济的快速增长，我国城市中的商品混凝土搅拌站成倍增长，迅猛发展。但在商品混凝土应用的过程中由于缺乏经验，各地区材料不一样，气候环境条件也不一样，再加上商品混凝土具有坍落度、流动性大，大量掺用外加剂等特点，从而在应用过程中出现了一些问题，特别是裂缝问题，就比普通混凝土更加容易出现。为了更好地应用商品混凝土，保证商品混凝土的质量，本文就如何控制、处理商品混凝土裂缝作进一步探讨。1裂缝控制1.1原材料的控制1)水泥品种水泥品种对混凝土的收缩影响较大，对纯熟料水泥，水泥净浆收缩主要取决于C3A、SO3、石膏的含量及水泥细度等，C3A含量大，细度较细的水泥收缩较大；石膏的含水量不足的水泥，具有较大的收缩；水泥中SO3的含量对混凝土收缩也具有显著的影响。在工程中，要根据混凝土工程特点或所处环境条件，应优先选用哪种水泥，从而尽可能避免裂缝的产生。2)骨料骨料是影响混凝土干缩的主要因素之一。粗骨料体积含量越大，混凝土收缩越小，就商品混凝土而言，在保证混凝土性能的情况下，增加粗骨料的含量，选用连续级配好，针片状颗粒含量不宜大于10％，含泥量少的骨料，可以减小混凝土收缩，预防混凝土裂缝的产生。细骨料应质地坚硬、清洁、级配良好，并采取脱水、排水、遮盖和加强管理等综合措施，保证含水率稳定，人工砂饱和面干的含水率不已超过6％。3)粉煤灰掺合料在混凝土中掺入料煤灰可以改善混凝土的和易性，降低气温，减少收缩，提高混凝土抗浸蚀性具有良好的效果。水泥水化作用是放热反应，1kg水泥放出原热量可高达500J，它能使混凝土中的温度达到75℃以上。因其内部产生的水化热造成温度急剧上升，与混凝土表面形成温度梯度，故内部产生拉应力，它们都能使混凝土开裂。如能采取技术措施将混凝土温度的顶峰温度加以限制，则能避免开裂。采用冷却措施降低温度，这样费用增加较多，用粉煤灰代替部分水泥，对混凝土温度起到缓解作用。但对低级粉煤灰，当掺量过多时，早期强度较低，温差较大时，不利于混凝土的抗裂，在温度变化较大时，不宜过量掺用，应选择优质的粉煤灰。4)外加剂(1)减水剂：一般混凝土外加剂会增加混凝土的收缩，对混凝土抗裂不利。(2)膨胀剂：膨胀混凝土拌合物粘稠，无离析和泌水现象,因此泵送性较好，适应泵送施工，由于不泌水，容易产生早期塑性收缩裂缝。因此必须注意早期养护。补偿收缩混凝土收缩混凝土的浇注温度不宜超过35℃，由于掺入膨胀剂后需大量的水参与反应才能发挥膨胀效果，因此混凝土也可能产生内干缩。混凝土充分养护是保证膨胀剂应用的重要条件，否则会产生不良的后果。1.2配合比的控制在商品混凝土原材料一定的情况下，配合比对混凝土收缩裂缝产生有重要影响，主要是单位水泥用量，水灰比，砂率等。对配合比的控制主要有以下几点：1)商品混凝土应对混凝土的配合比进行优化；2)不同季节、不同的施工环境应采用不同的配合比；3)不同用途的混凝土应采用不同的配合比；4)原材料变化时应重新确定配合比；5)加强原材料的计量与控制，特别要加强雨季砂、石含水量的控制；6)商品混凝土的水灰比宜为0.4~0.6，砂率宜为38％~45％，最小水泥用量宜为300kg/m3。因此，不良原配合比会产生混凝土收缩加大，引起开裂。1.3施工过程的控制(1)加强商品混凝土的养护由于商品混凝土流动性较大，容易在早期发生混凝土半和物沉缩裂缝，塑性收缩裂缝，干燥收缩裂缝，温度...
