[全]图解竖井电缆桥架穿楼板防火封堵

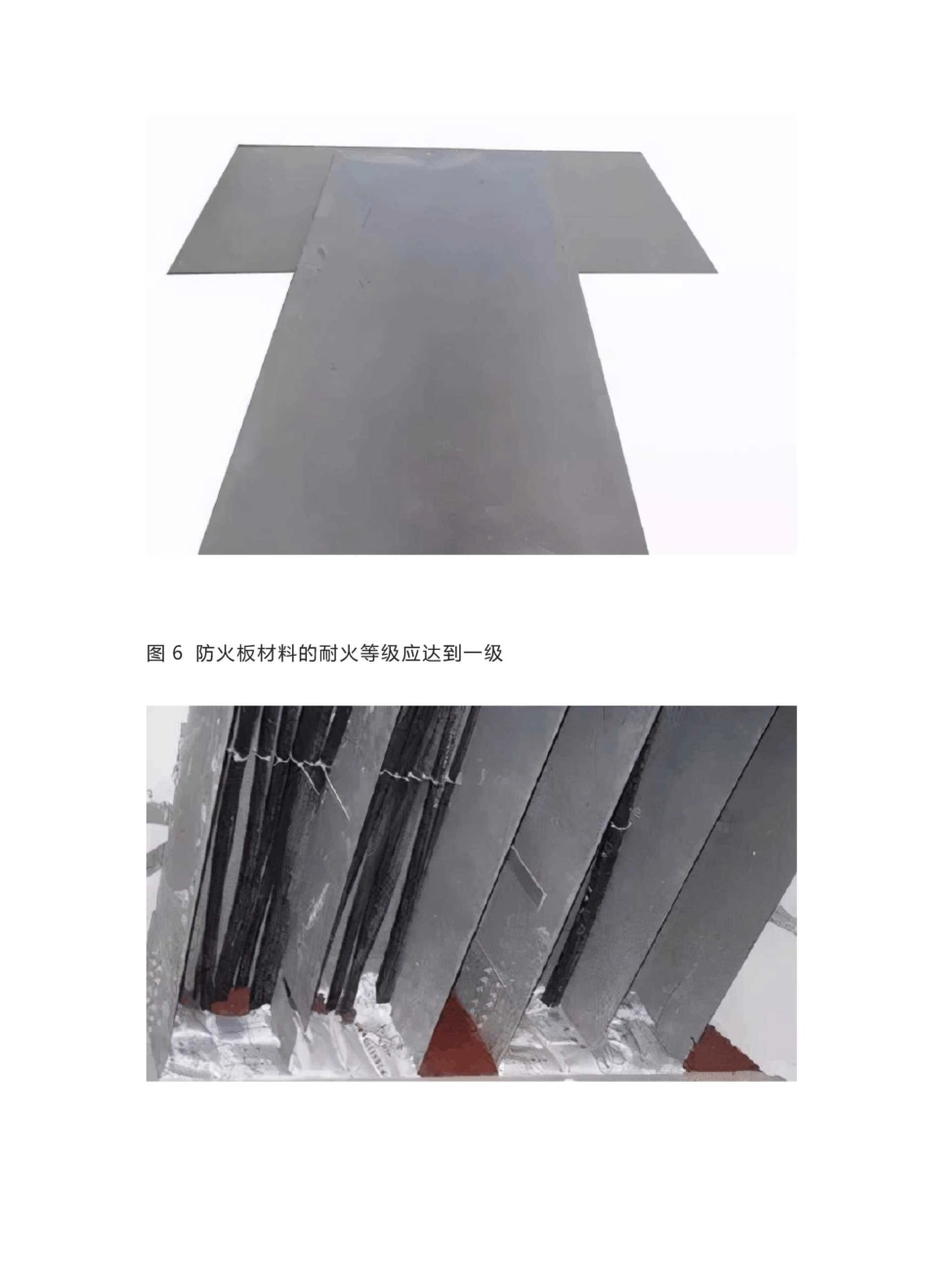

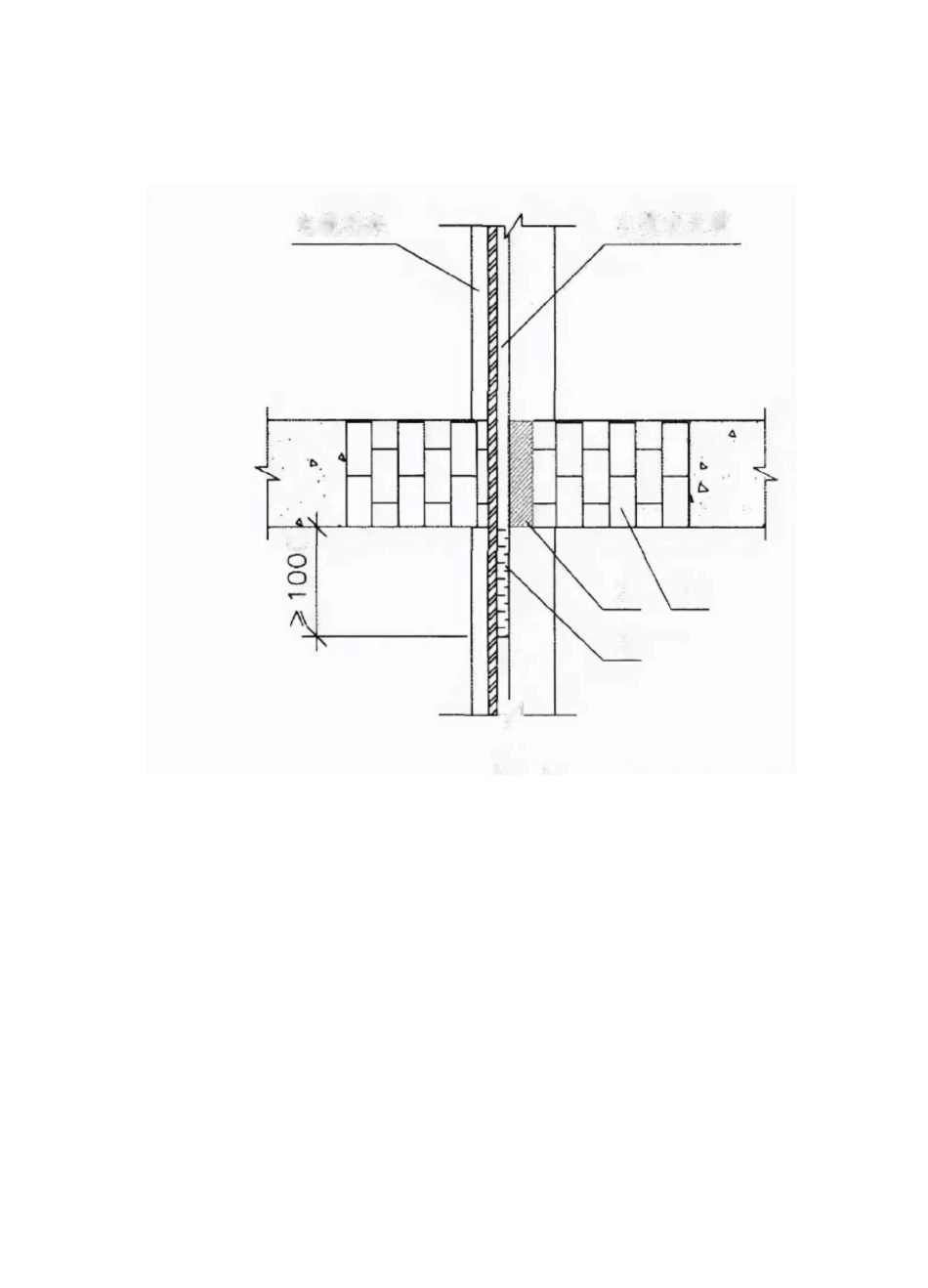

图解竖井电缆桥架穿楼板防火封堵桥架外防火效果213AAAo1-轻质膨胀型有机防火堵料（防火包）；2-柔性有机防火堵料（防火泥）；3-防火涂料图 5 电缆竖井无机堵料防火封堵桥架顶板防火效果电缆桥电缆或光图 7 桥架内部防火效果（1）图 8 桥架内部防火效果（2）基本要求本办法仅电缆桥架穿楼板的防火封堵做法推荐。其他部位孔洞宜设置防火封堵有：电缆由室外进入室内入口处；电缆进出竖井的出入口处；电缆引至电气柜、盘或控制屏、台的开孔部位；电缆穿隔墙、楼板的孔洞处；主控制室或配电室与电缆夹层之间；跨越防火分区以及竖井跨越楼层的电线管两端管口处；其他需要设置的地方。电缆及绝缘电线穿钢管布线时，应在楼层间预埋钢管，布线后应在两端钢管管口空隙用防火堵料隔离。耐火隔板采用矿棉半硬板（Ef-85 型耐火隔板）或 6mm 及以上钢板。上下防火板夹层空间内可用岩棉或阻火包填塞，防火板间隙用防火泥封堵。桥架孔洞边设置 1.5mm 厚钢板做方形套管，套管高度为高出地面3cm，或设置一圈 3cm 高 2cm 厚的素混凝土阻水圈。桥架内部也应用防火材料上下层隔离。电缆穿套管过防火封堵层，套管端口用防火泥填塞。桥架内部可设支架上布防火板或将下层防火板加工成图（15）形状，内塞防火包如图（7）。母线穿楼板防火封堵做法可参照桥架防火封堵工艺。桥架盖板要求穿楼板处应断开。专用防火封堵材料>>>>防火包/阻火包性能指标•外观、松散密度、耐水性、耐油性、抗压强度、抗跌落性、耐火性能；•包体完整无破损 0.6x103kg/m3>3dR>0.05Mpa—级防火封堵材料耐火极限>180min>>>>防火泥性能指标外观密度耐水性耐油性腐蚀性耐火性能塑性固体,具有一定柔韧性W2.0x103kg/m3N3d，无溶胀N7N3d，无溶—级>>>>防火材料耐火等级为三级—级＞180min＞二级＞120min＞三级＞90min阻火包"滾毀仇口阪誤 34 包V12 个”I生严日 os 年 6inaR1电话：0551721 新 47隔火铿fitJ图 9 阻火包图 10 防火泥施工方法>>>>阻火包电缆竖井,用阻火网、防火隔板或铁板做支垫，将防火包,阻火包平铺于垫上，垒成隔层，电缆隧道和电缆沟根据国内电缆隧道和电缆竖井的有关间距规定，在需要设置隔墙处，将防火包，且火包垒成防火墙即可。必要时可用角钢做成支架以方便封堵。>>>>防火泥将有机防火堵料取出揉成团状，若气温过低，可将堵料连同包装置于40~70 工的温水中加热再进行操作。需封堵的孔洞，封堵前需要清扫干净。将堵料均匀地铺、嵌、填于孔洞缝隙中,对于较...
