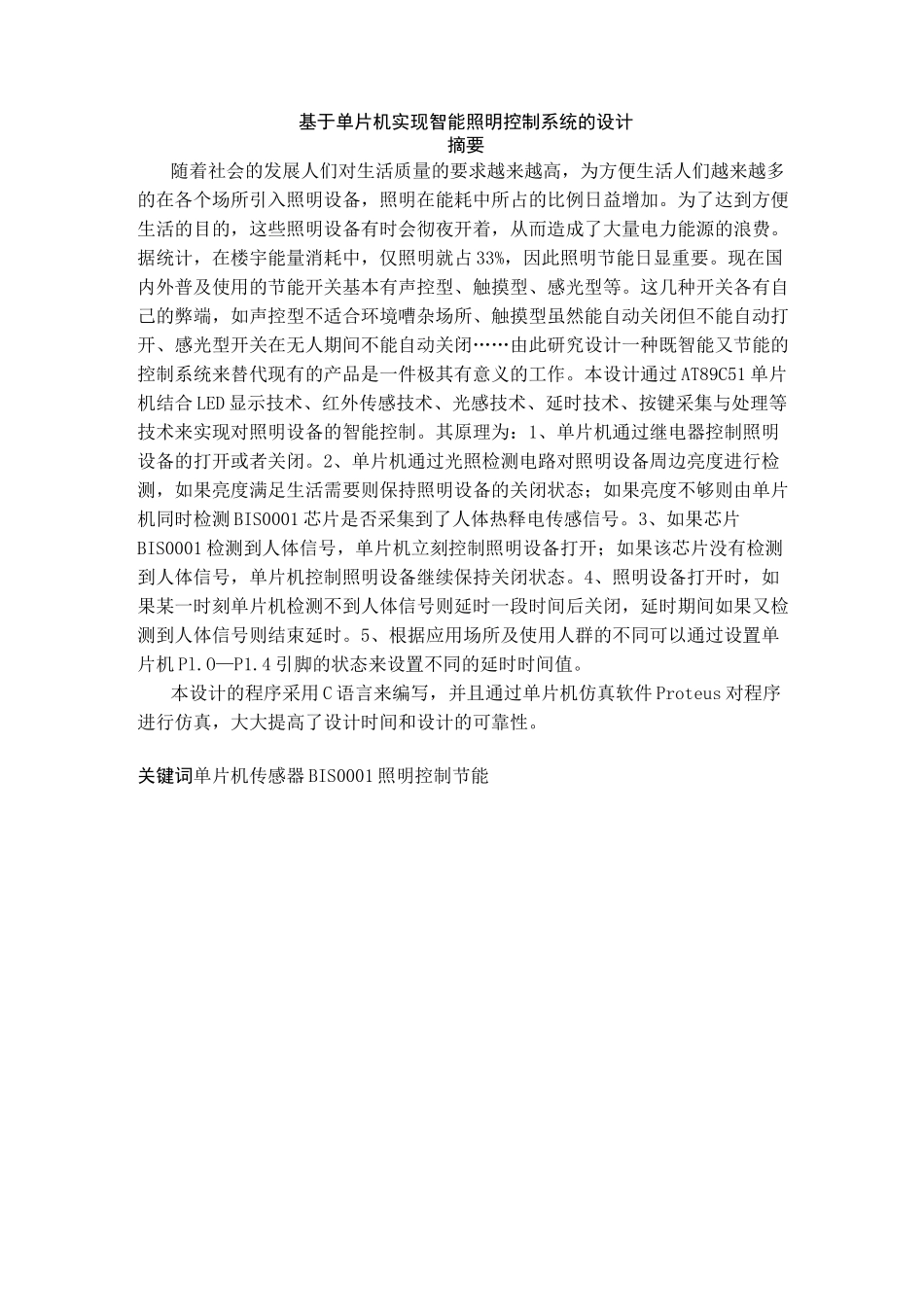

基于单片机实现智能照明控制系统的设计摘要随着社会的发展人们对生活质量的要求越来越高，为方便生活人们越来越多的在各个场所引入照明设备，照明在能耗中所占的比例日益增加。为了达到方便生活的目的，这些照明设备有时会彻夜开着，从而造成了大量电力能源的浪费。据统计，在楼宇能量消耗中，仅照明就占 33%，因此照明节能日显重要。现在国内外普及使用的节能开关基本有声控型、触摸型、感光型等。这几种开关各有自己的弊端，如声控型不适合环境嘈杂场所、触摸型虽然能自动关闭但不能自动打开、感光型开关在无人期间不能自动关闭……由此研究设计一种既智能又节能的控制系统来替代现有的产品是一件极其有意义的工作。本设计通过 AT89C51 单片机结合 LED 显示技术、红外传感技术、光感技术、延时技术、按键采集与处理等技术来实现对照明设备的智能控制。其原理为：1、单片机通过继电器控制照明设备的打开或者关闭。2、单片机通过光照检测电路对照明设备周边亮度进行检测，如果亮度满足生活需要则保持照明设备的关闭状态；如果亮度不够则由单片机同时检测 BIS0001 芯片是否采集到了人体热释电传感信号。3、如果芯片BIS0001 检测到人体信号，单片机立刻控制照明设备打开；如果该芯片没有检测到人体信号，单片机控制照明设备继续保持关闭状态。4、照明设备打开时，如果某一时刻单片机检测不到人体信号则延时一段时间后关闭，延时期间如果又检测到人体信号则结束延时。5、根据应用场所及使用人群的不同可以通过设置单片机 Pl.O—P1.4 引脚的状态来设置不同的延时时间值。本设计的程序采用 C 语言来编写，并且通过单片机仿真软件 Proteus 对程序进行仿真，大大提高了设计时间和设计的可靠性。关键词单片机传感器 BIS0001 照明控制节能目录1绪论………………………………………………………………………………11.1系统研制意义1.2国内外研究（设计）现状2系统设计方案……………………………………………………………………22.1单片机的选择……………………………………………………………22.2光照检测方式……………………………………………………………22.3人体感应方式……………………………………………………………32.4显示电路…………………………………………………………………42.5延时参数设置电路………………………………………………………52.6照明设备驱动电路………………………………………………………53系统原理图...
