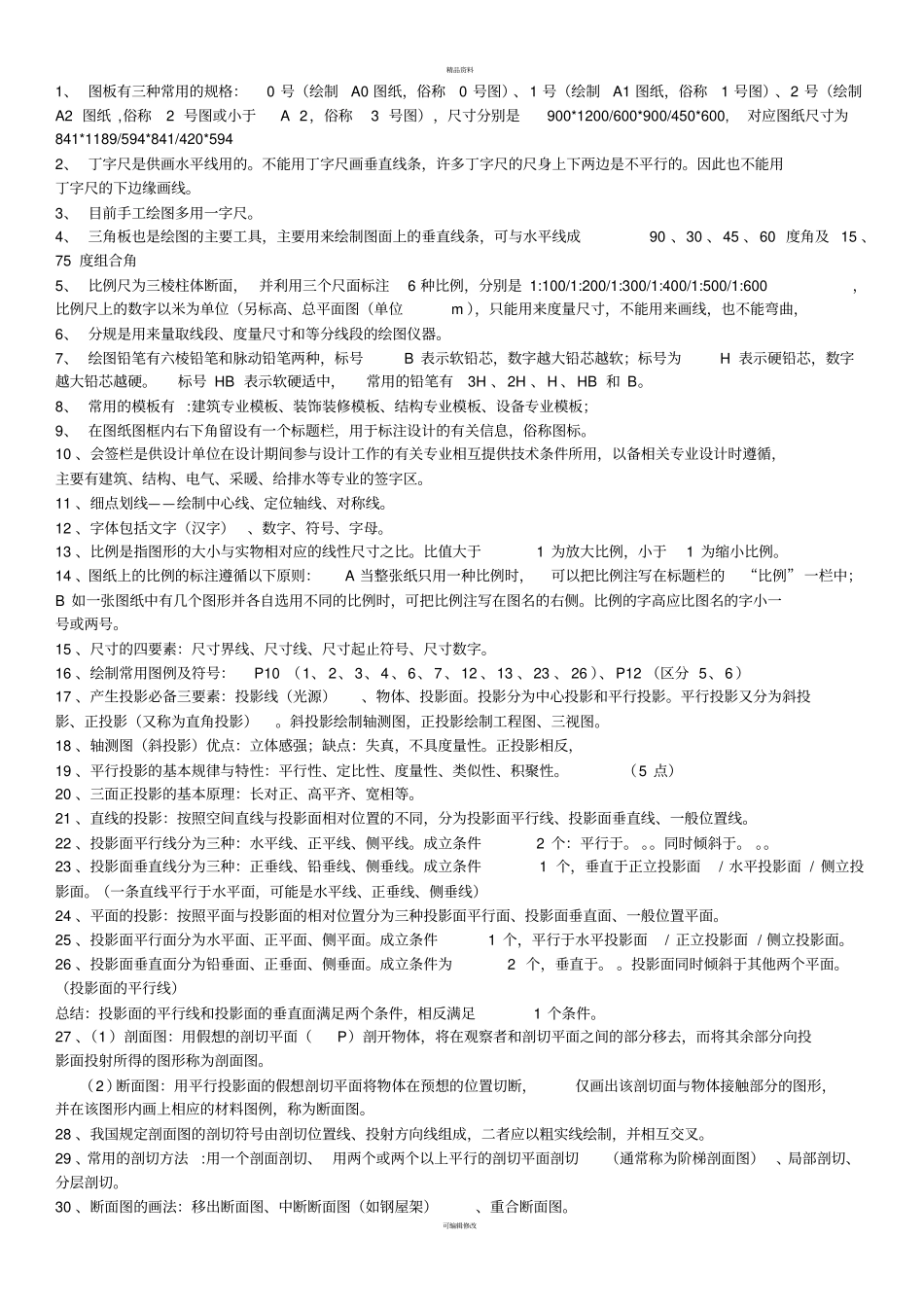

精品资料可编辑修改1、 图板有三种常用的规格:0 号(绘制A0 图纸,俗称0 号图)、1 号(绘制A1 图纸,俗称1 号图)、2 号(绘制A2 图纸 ,俗称2 号图或小于A 2,俗称3 号图),尺寸分别是900*1200/600*900/450*600,对应图纸尺寸为841*1189/594*841/420*594 2、 丁字尺是供画水平线用的。不能用丁字尺画垂直线条,许多丁字尺的尺身上下两边是不平行的。因此也不能用丁字尺的下边缘画线。3、 目前手工绘图多用一字尺。4、 三角板也是绘图的主要工具,主要用来绘制图面上的垂直线条,可与水平线成90 、30 、45 、60 度角及 15 、75 度组合角5、 比例尺为三棱柱体断面, 并利用三个尺面标注6 种比例,分别是 1:100/1:200/1:300/1:400/1:500/1:600,比例尺上的数字以米为单位(另标高、总平面图(单位m ),只能用来度量尺寸,不能用来画线,也不能弯曲,6、 分规是用来量取线段、度量尺寸和等分线段的绘图仪器。7、 绘图铅笔有六棱铅笔和脉动铅笔两种,标号B 表示软铅芯,数字越大铅芯越软;标号为H 表示硬铅芯,数字越大铅芯越硬。标号 HB 表示软硬适中,常用的铅笔有3H 、2H 、H 、HB 和 B。8、 常用的模板有 :建筑专业模板、装饰装修模板、结构专业模板、设备专业模板;9、 在图纸图框内右下角留设有一个标题栏,用于标注设计的有关信息,俗称图标。10 、会签栏是供设计单位在设计期间参与设计工作的有关专业相互提供技术条件所用,以备相关专业设计时遵循,主要有建筑、结构、电气、采暖、给排水等专业的签字区。11 、细点划线——绘制中心线、定位轴线、对称线。12 、字体包括文字(汉字)、数字、符号、字母。13 、比例是指图形的大小与实物相对应的线性尺寸之比。比值大于1 为放大比例,小于1 为缩小比例。14 、图纸上的比例的标注遵循以下原则:A 当整张纸只用一种比例时,可以把比例注写在标题栏的“比例” 一栏中;B 如一张图纸中有几个图形并各自选用不同的比例时,可把比例注写在图名的右侧。比例的字高应比图名的字小一号或两号。15 、尺寸的四要素:尺寸界线、尺寸线、尺寸起止符号、尺寸数字。16 、绘制常用图例及符号:P10 (1、 2、3、4 、6、7 、12 、13 、23 、 26 )、P12 (区分 5、6 )17 、产生投影必备三要素:投影线(光源)、物体、投影面。投影分为中心投影和平行投影。平行投影又分为斜投影、正投影(又称为直角投影)。斜投影绘制轴测图,正投影绘...
