赛射频宽带放大器报告最终报告汇总

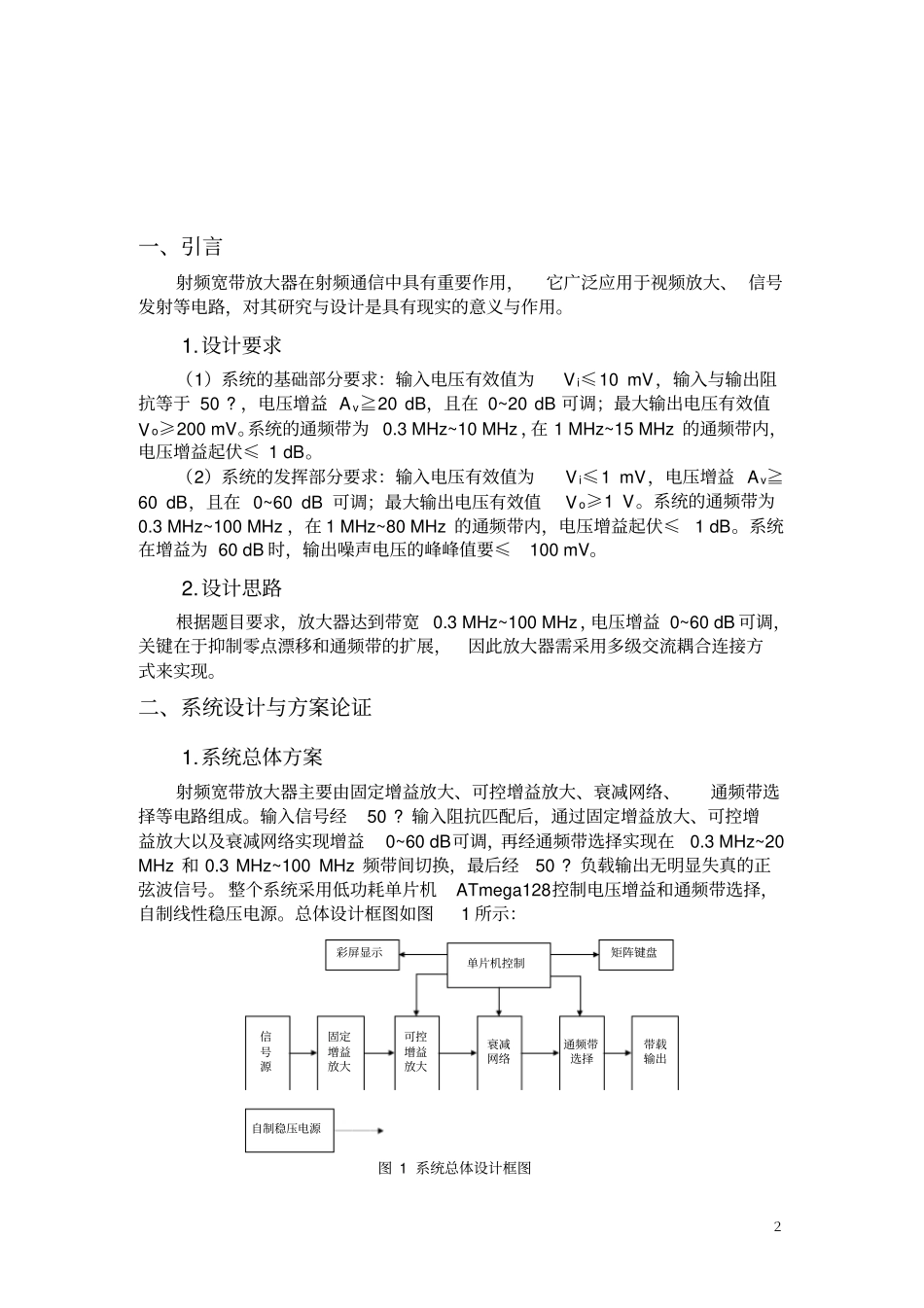

１射频宽带放大器【本科组】摘 要：本设计以低功耗单片机ATmega128为控制核心， 采用高宽带低噪声集成运放芯片 THS3202 和可控增益放大器AD603 相结合的方式， 制作了一个电压增益可调的射频宽带放大器。 整个系统通过继电器在各衰减网络间进行切换，并对直流漂移进行调零处理， 较好地实现了电压增益0~60 dB 可调，输出信号波形无明显失真，且各项指标均达到或超过基础和发挥部分要求，具有频带宽、噪声低、增益高、性能稳定等优点。关键词： ATmega128 射频宽带运放可调增益２一、引言射频宽带放大器在射频通信中具有重要作用，它广泛应用于视频放大、 信号发射等电路，对其研究与设计是具有现实的意义与作用。1.设计要求（1）系统的基础部分要求：输入电压有效值为V i≤10 mV，输入与输出阻抗等于 50 ? ，电压增益 A v≧20 dB，且在 0~20 dB 可调；最大输出电压有效值V o≥200 mV。系统的通频带为 0.3 MHz~10 MHz ，在 1 MHz~15 MHz 的通频带内，电压增益起伏≤ 1 dB。（2）系统的发挥部分要求：输入电压有效值为V i≤1 mV，电压增益 A v≧60 dB，且在 0~60 dB 可调；最大输出电压有效值V o≥1 V。系统的通频带为0.3 MHz~100 MHz ，在 1 MHz~80 MHz 的通频带内，电压增益起伏≤1 dB。系统在增益为 60 dB 时，输出噪声电压的峰峰值要≤100 mV。2.设计思路根据题目要求，放大器达到带宽 0.3 MHz~100 MHz，电压增益 0~60 dB 可调，关键在于抑制零点漂移和通频带的扩展，因此放大器需采用多级交流耦合连接方式来实现。二、系统设计与方案论证1.系统总体方案射频宽带放大器主要由固定增益放大、可控增益放大、衰减网络、通频带选择等电路组成。输入信号经50 ? 输入阻抗匹配后，通过固定增益放大、可控增益放大以及衰减网络实现增益0~60 dB可调，再经通频带选择实现在0.3 MHz~20 MHz 和 0.3 MHz~100 MHz 频带间切换，最后经50 ? 负载输出无明显失真的正弦波信号。 整个系统采用低功耗单片机ATmega128控制电压增益和通频带选择，自制线性稳压电源。总体设计框图如图1 所示：信号源固定增益放大可控增益放大衰减网络带载输出矩阵键盘彩屏显示自制稳压电源通频带选择单片机控制图 1 系统总体设计框图３2.系统方案论证（1）通频带选择方案论证根据题意，为实现放大器频带在0.3 MHz~20 MHz 和 0.3 MHz~100 MHz 间可切换，需要选择滤波电路来实现，以下有两种方案...
