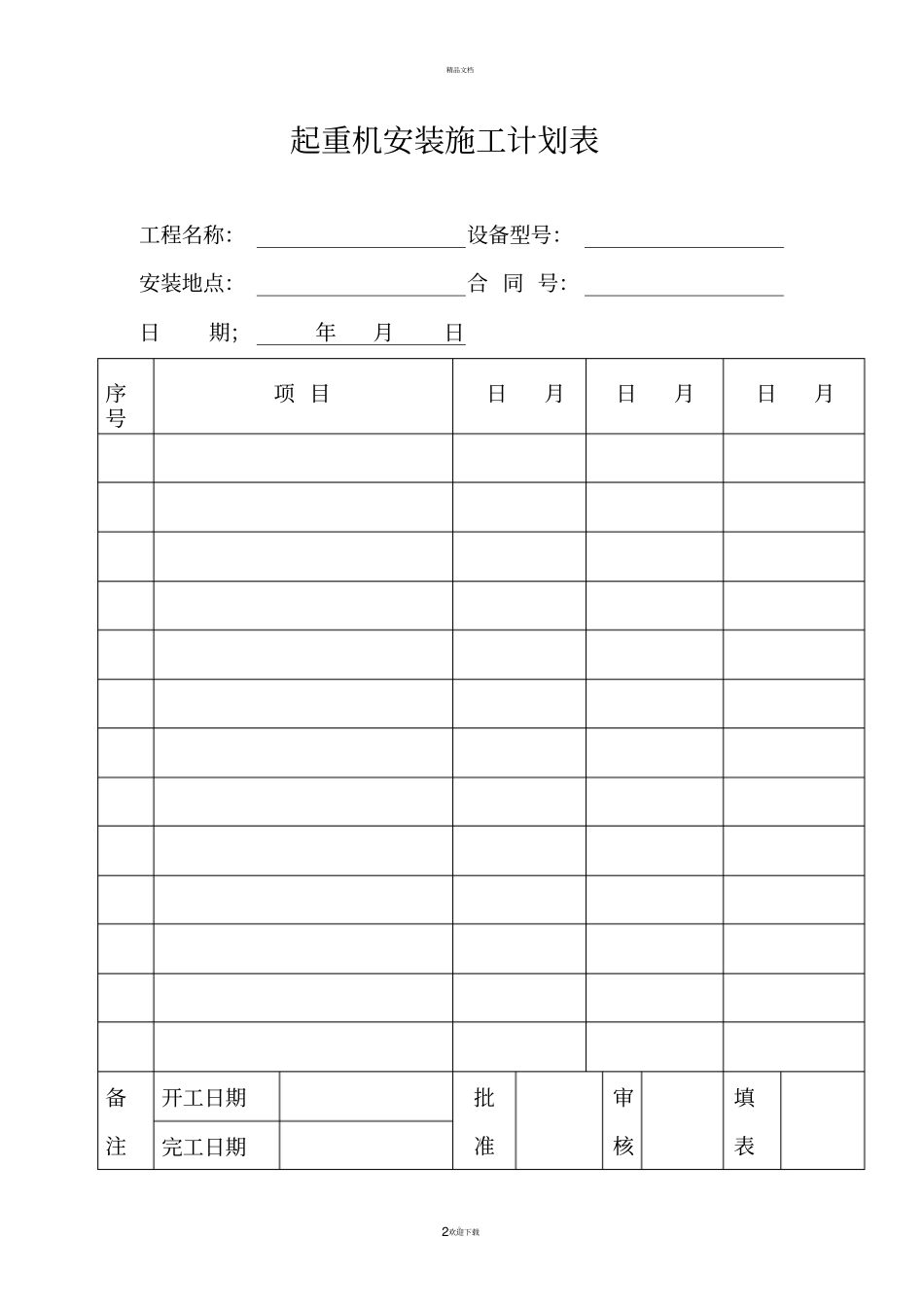

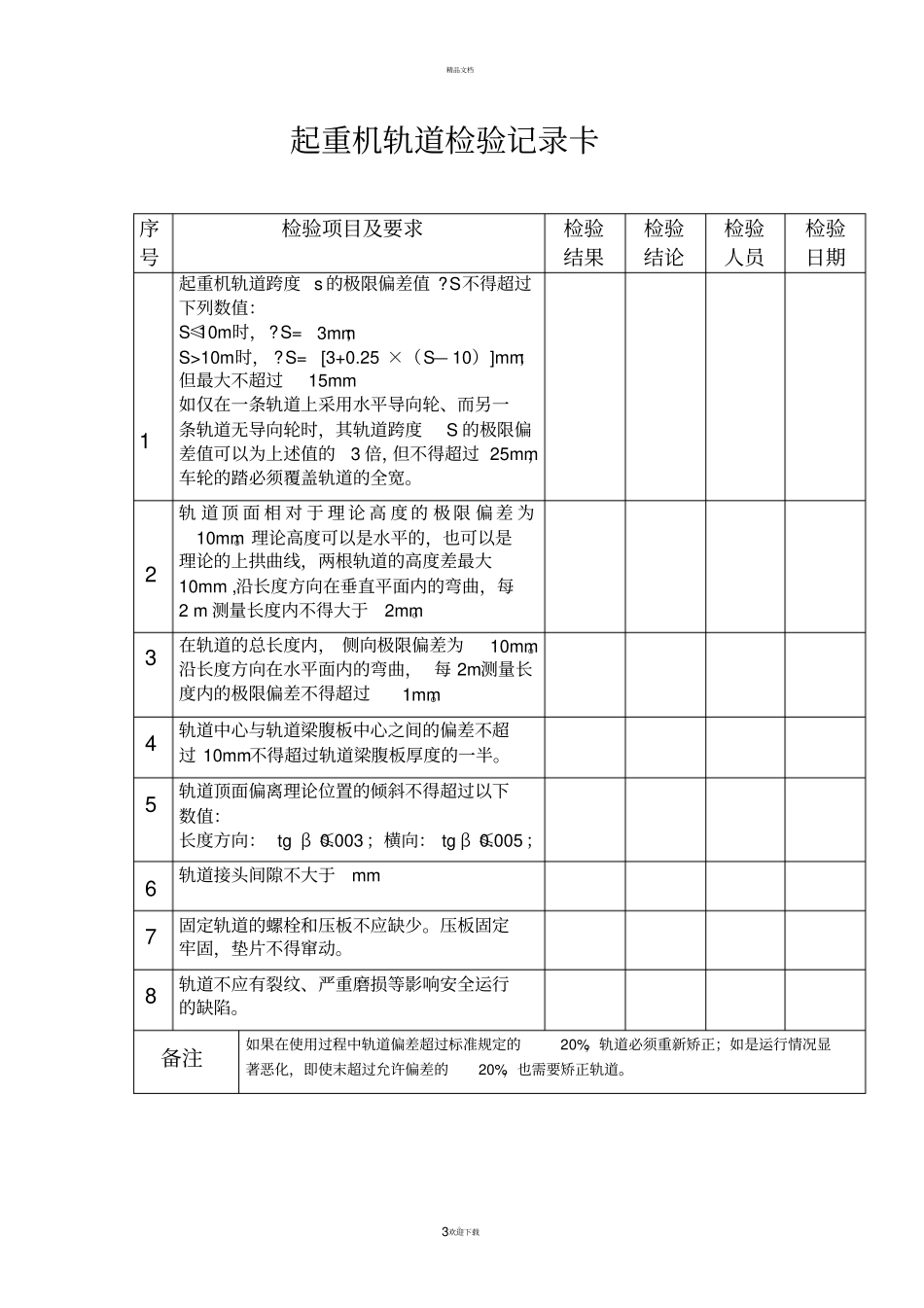

精品文档。1欢迎下载起重机基础和轨道验收合格证明攀枝花市特种设备监督检验所：我单位于年月日 组织对（地点）由（施工单位）安装的（设备名称及型号）起重机基础和轨道进行了验收，均（符合或不符合）标准（《桥式和门式起重机制造及轨道安装公差》GB10183— 88 要求。特此证明验收单位：（公章）验收人员：验收日期：年月日备注由使用单位组织验收后出具此证明精品文档。2欢迎下载起重机安装施工计划表工程名称：设备型号：安装地点：合 同 号：日期；年月日序号项 目日月日月日月备注开工日期批准审核填表完工日期精品文档。3欢迎下载起重机轨道检验记录卡序号检验项目及要求检验结果检验结论检验人员检验日期1 起重机轨道跨度 s 的极限偏差值 ?S不得超过下列数值：S≤10m时，?S=3mm；S>10m时， ?S=[3+0.25 ×（S— 10）]mm；但最大不超过15mm 如仅在一条轨道上采用水平导向轮、而另一条轨道无导向轮时，其轨道跨度S 的极限偏差值可以为上述值的3 倍，但不得超过 25mm，车轮的踏必须覆盖轨道的全宽。2 轨 道 顶 面 相 对 于 理 论 高 度 的 极 限 偏 差 为10mm。理论高度可以是水平的，也可以是理论的上拱曲线，两根轨道的高度差最大10mm ,沿长度方向在垂直平面内的弯曲，每2 m 测量长度内不得大于2mm。3 在轨道的总长度内， 侧向极限偏差为10mm。沿长度方向在水平面内的弯曲， 每 2m测量长度内的极限偏差不得超过1mm。4 轨道中心与轨道梁腹板中心之间的偏差不超过 10mm 不得超过轨道梁腹板厚度的一半。5 轨道顶面偏离理论位置的倾斜不得超过以下数值：长度方向： tg β ≤0.003 ；横向： tg β ≤0.005 ；6 轨道接头间隙不大于mm 7 固定轨道的螺栓和压板不应缺少。压板固定牢固，垫片不得窜动。8 轨道不应有裂纹、严重磨损等影响安全运行的缺陷。备注如果在使用过程中轨道偏差超过标准规定的20%，轨道必须重新矫正；如是运行情况显著恶化，即使末超过允许偏差的20%，也需要矫正轨道。精品文档。4欢迎下载附图：精品文档。5欢迎下载通 用 桥（ 门 ）式 起 重 机施工（安装、改造、重大维修）监督检验记录卡安装单位：使用单位：起重机型号：起重机产品编号：安装许可证编号 / 级别：精品文档。6欢迎下载起重机械安装改造重大维修监督检验记录卡编号：施工单位安装改造维修许可证编号（或受理号）施工单位负责人施工单位联系人施工单位联系电话使用单位使用单位地址使用单位...
