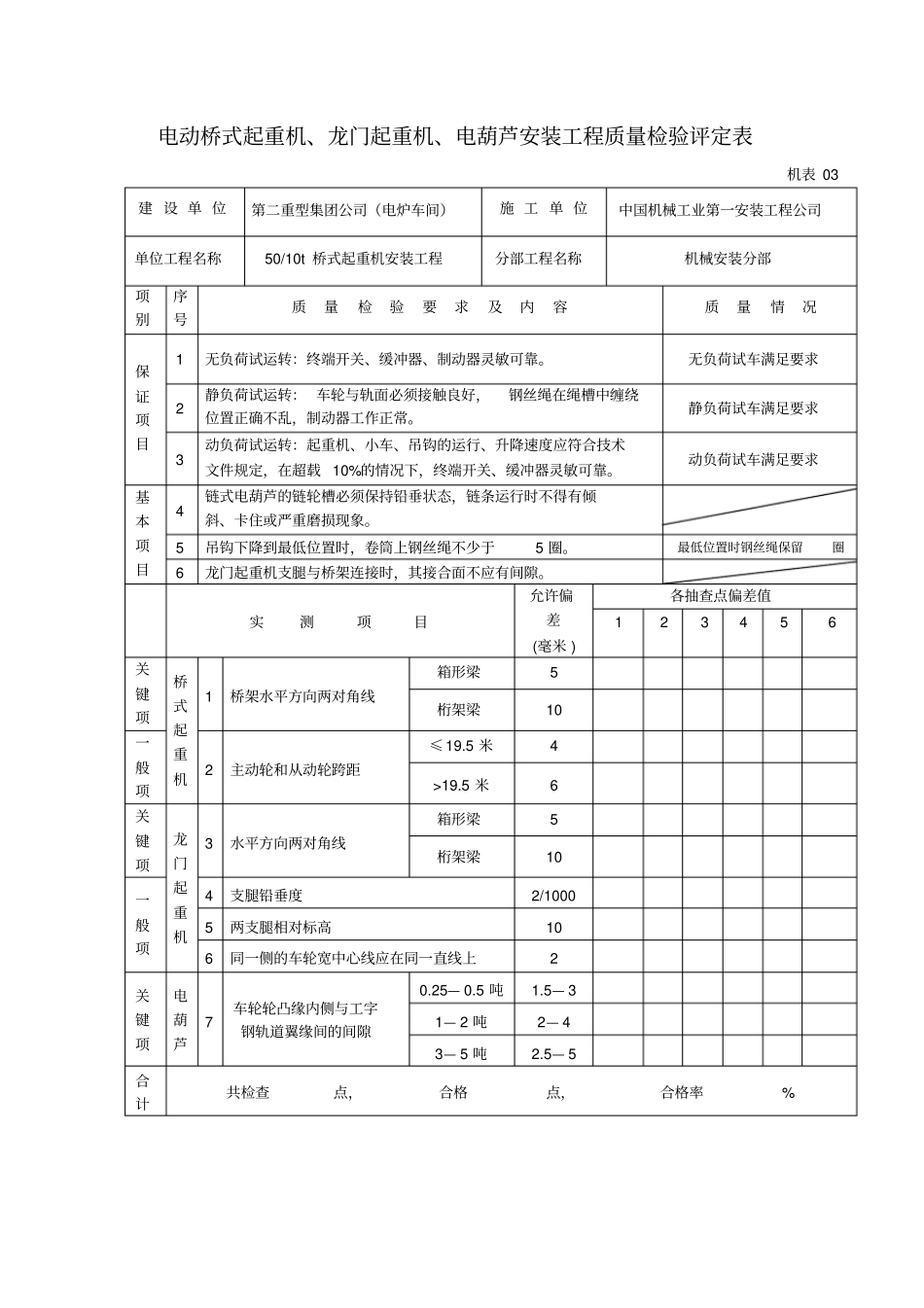

电动桥式起重机、龙门起重机、电葫芦安装工程质量检验评定表机表 03 建 设 单 位第二重型集团公司（电炉车间）施 工 单 位中国机械工业第一安装工程公司单位工程名称50/10t 桥式起重机安装工程分部工程名称机械安装分部项别序号质量检验要求及内容质量情况保证项目1 无负荷试运转：终端开关、缓冲器、制动器灵敏可靠。无负荷试车满足要求2 静负荷试运转： 车轮与轨面必须接触良好，钢丝绳在绳槽中缠绕位置正确不乱，制动器工作正常。静负荷试车满足要求3 动负荷试运转：起重机、小车、吊钩的运行、升降速度应符合技术文件规定，在超载 10%的情况下，终端开关、缓冲器灵敏可靠。动负荷试车满足要求基本项目4 链式电葫芦的链轮槽必须保持铅垂状态，链条运行时不得有倾斜、卡住或严重磨损现象。5 吊钩下降到最低位置时，卷筒上钢丝绳不少于5 圈。最低位置时钢丝绳保留圈6 龙门起重机支腿与桥架连接时，其接合面不应有间隙。实测项目允许偏差(毫米 ) 各抽查点偏差值1 2 3 4 5 6 关键项桥式起重机1 桥架水平方向两对角线箱形梁5 桁架梁10 一般项2 主动轮和从动轮跨距≤19.5 米4 >19.5 米6 关键项龙门起重机3 水平方向两对角线箱形梁5 桁架梁10 一般项4 支腿铅垂度2/1000 5 两支腿相对标高10 6 同一侧的车轮宽中心线应在同一直线上2 关键项电葫芦7 车轮轮凸缘内侧与工字钢轨道翼缘间的间隙0.25— 0.5 吨1.5— 3 1— 2 吨2— 4 3— 5 吨2.5— 5 合计共检查点，合格点，合格率% 检验意见建设单位代表评定等级项目技术负责人：质量检查员：班组长：制表人：年月日（主要操作者）通用桥式起重机试车运行记录（一）工程名称二重桥式起重机安装工程工程地点二重电炉车间单位工程名称50/10t 桥式起重机安装工程规格型号50/10t-16.5 米建设单位第二重型集团公司（电炉车间）试车时间2004 年月日空负荷试运行试车检查项目检查记录检查人1．检查各润滑部位润滑情况所有轴承和件速箱都已加油马海2．检查各限位开关动作情况各限位开关动作灵敏、正常黄炳泽3．大、小车沿全程往返三次，检查大、小车运行情况大、小车运行正常马海4．主、副钩空负荷分别升降三次，检查工作情况主、副钩工作正常马海5．检查主卷扬工作情况主卷扬工作正常马海6．检查主、副钩制动器工作情况主、副钩制动器工作正常马海7．检查大、小车运行机构制动器工作情况大、小车制动器工作正常马海8．各操纵手柄工作情况各操纵手柄灵活...
