起重机械常用材料组成及安全检验

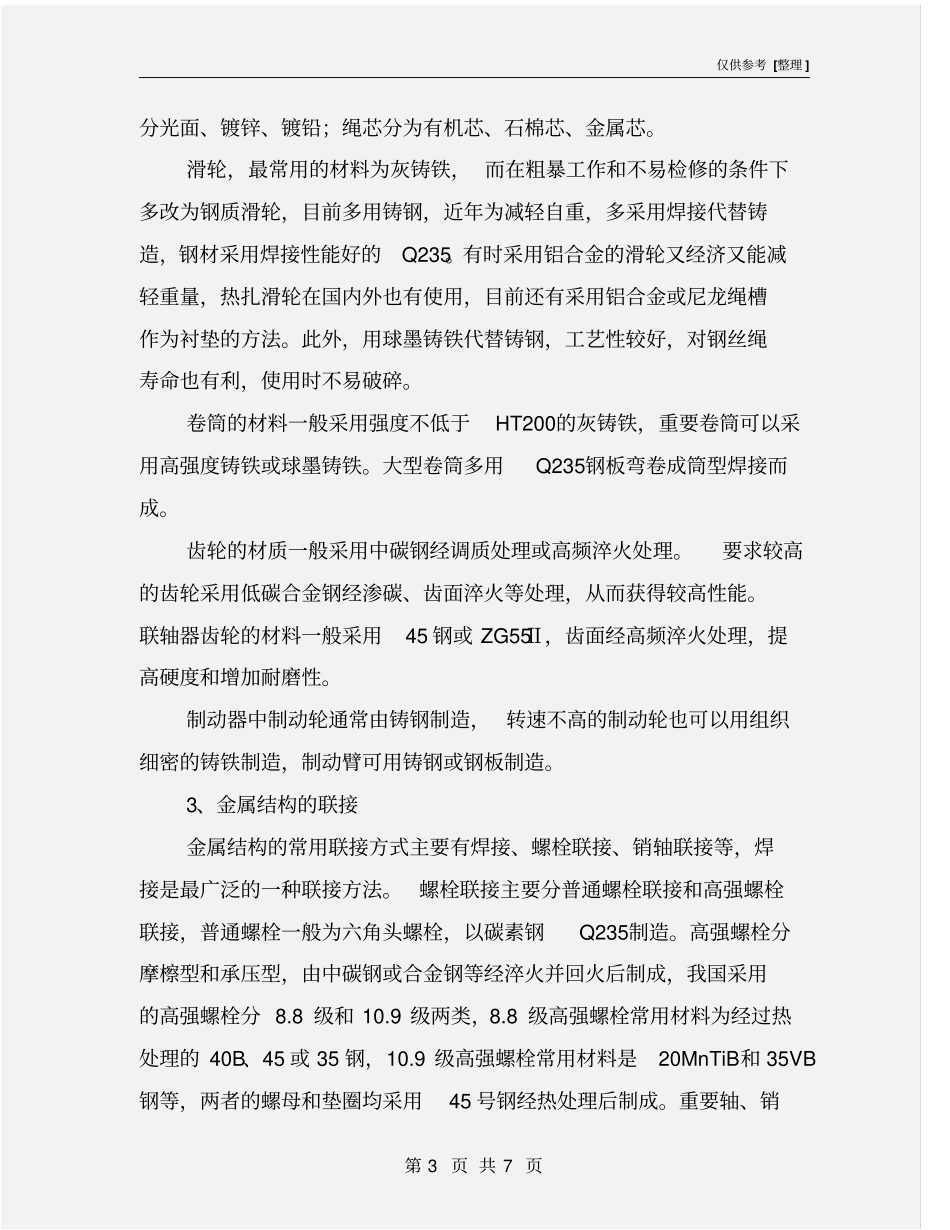

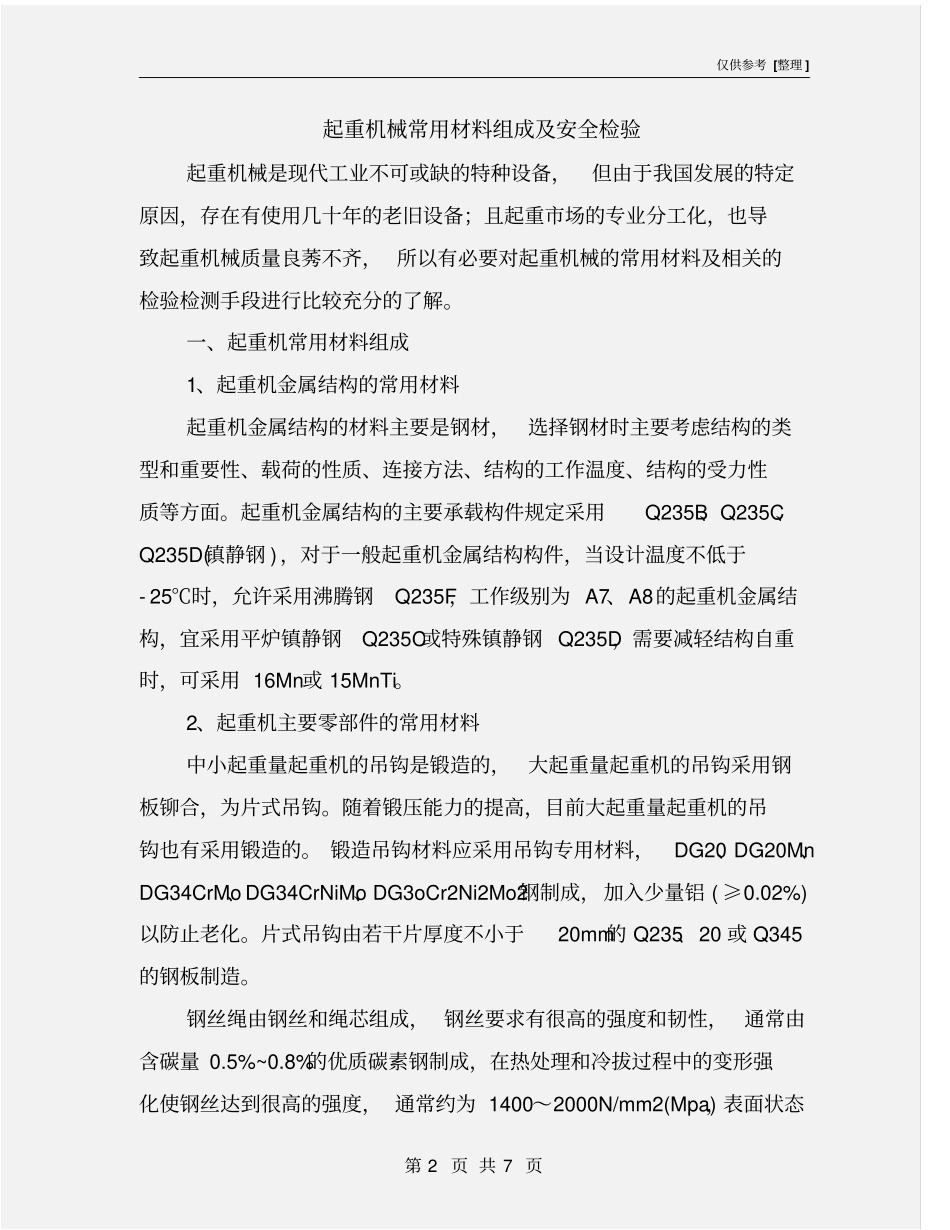

仅供参考 [整理 ] 第 1 页 共 7 页安全管理文书起重机械常用材料组成及安全检验日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 7 页起重机械常用材料组成及安全检验起重机械是现代工业不可或缺的特种设备，但由于我国发展的特定原因，存在有使用几十年的老旧设备；且起重市场的专业分工化，也导致起重机械质量良莠不齐， 所以有必要对起重机械的常用材料及相关的检验检测手段进行比较充分的了解。一、起重机常用材料组成1、起重机金属结构的常用材料起重机金属结构的材料主要是钢材，选择钢材时主要考虑结构的类型和重要性、载荷的性质、连接方法、结构的工作温度、结构的受力性质等方面。起重机金属结构的主要承载构件规定采用Q235B、Q235C、Q235D(镇静钢 )，对于一般起重机金属结构构件，当设计温度不低于- 25℃时，允许采用沸腾钢Q235F，工作级别为 A7、A8的起重机金属结构，宜采用平炉镇静钢Q235C或特殊镇静钢 Q235D，需要减轻结构自重时，可采用 16Mn或 15MnTi。2、起重机主要零部件的常用材料中小起重量起重机的吊钩是锻造的，大起重量起重机的吊钩采用钢板铆合，为片式吊钩。随着锻压能力的提高，目前大起重量起重机的吊钩也有采用锻造的。 锻造吊钩材料应采用吊钩专用材料，DG20、DG20Mn、DG34CrMo、DG34CrNiMo、DG3oCr2Ni2Mo2钢制成，加入少量铝 ( ≥0.02%)以防止老化。片式吊钩由若干片厚度不小于20mm的 Q235、20 或 Q345的钢板制造。钢丝绳由钢丝和绳芯组成， 钢丝要求有很高的强度和韧性，通常由含碳量 0.5%~0.8%的优质碳素钢制成，在热处理和冷拔过程中的变形强化使钢丝达到很高的强度， 通常约为 1400～2000N/mm2(Mpa)，表面状态仅供参考 [整理 ] 第 3 页 共 7 页分光面、镀锌、镀铅；绳芯分为有机芯、石棉芯、金属芯。滑轮，最常用的材料为灰铸铁， 而在粗暴工作和不易检修的条件下多改为钢质滑轮，目前多用铸钢，近年为减轻自重，多采用焊接代替铸造，钢材采用焊接性能好的Q235。有时采用铝合金的滑轮又经济又能减轻重量，热扎滑轮在国内外也有使用，目前还有采用铝合金或尼龙绳槽作为衬垫的方法。此外，用球墨铸铁代替铸钢，工艺性较好，对钢丝绳寿命也有利，使用时不易破碎。卷筒的材料一般采用强度不低于HT200的灰铸铁，重要卷筒可以采用高强度铸铁或球墨铸铁。大型卷筒多用Q235钢板弯卷成筒型焊接而成。齿轮的材质一般采用中碳钢经调质处理或高...
