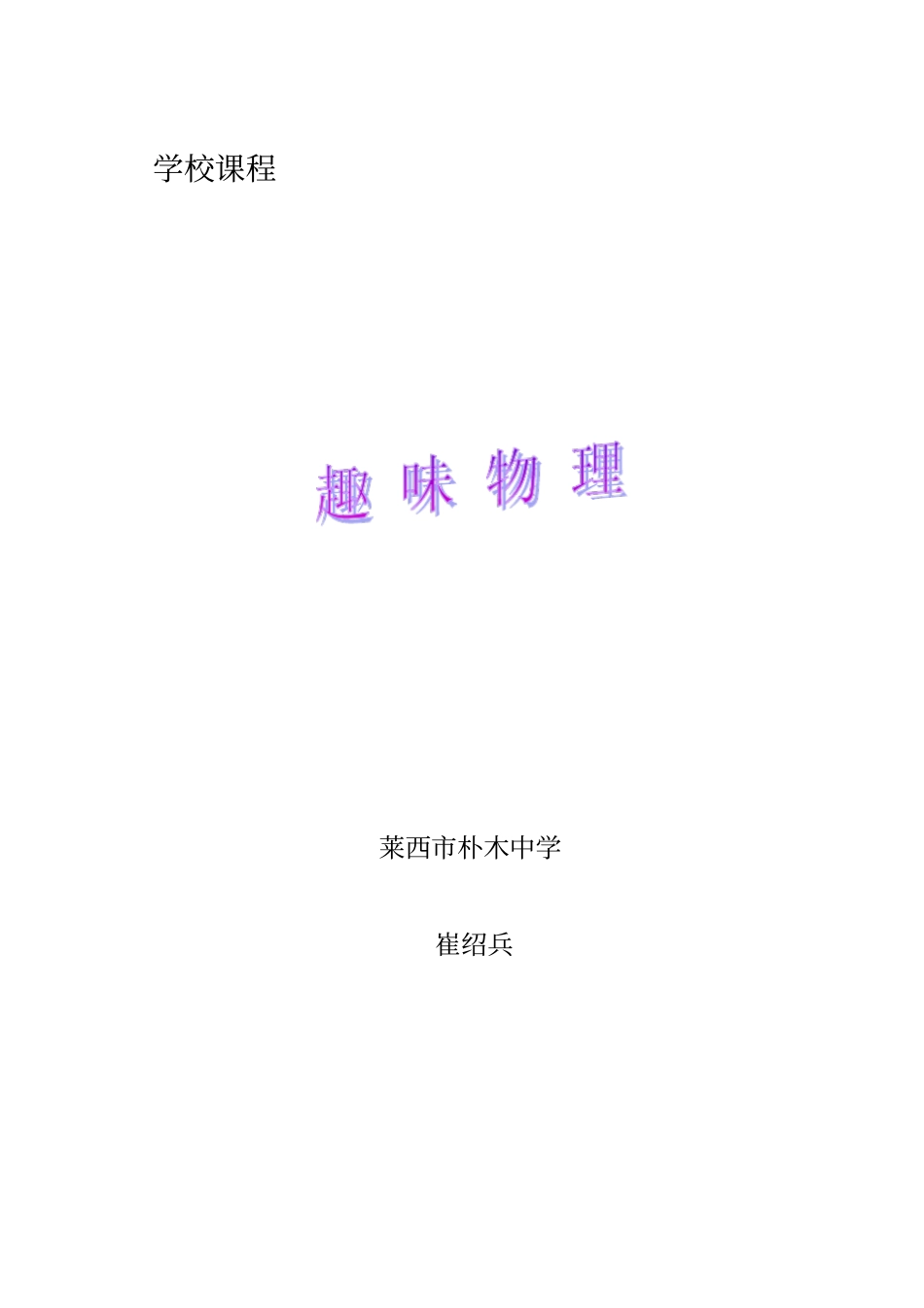

趣味物理分析

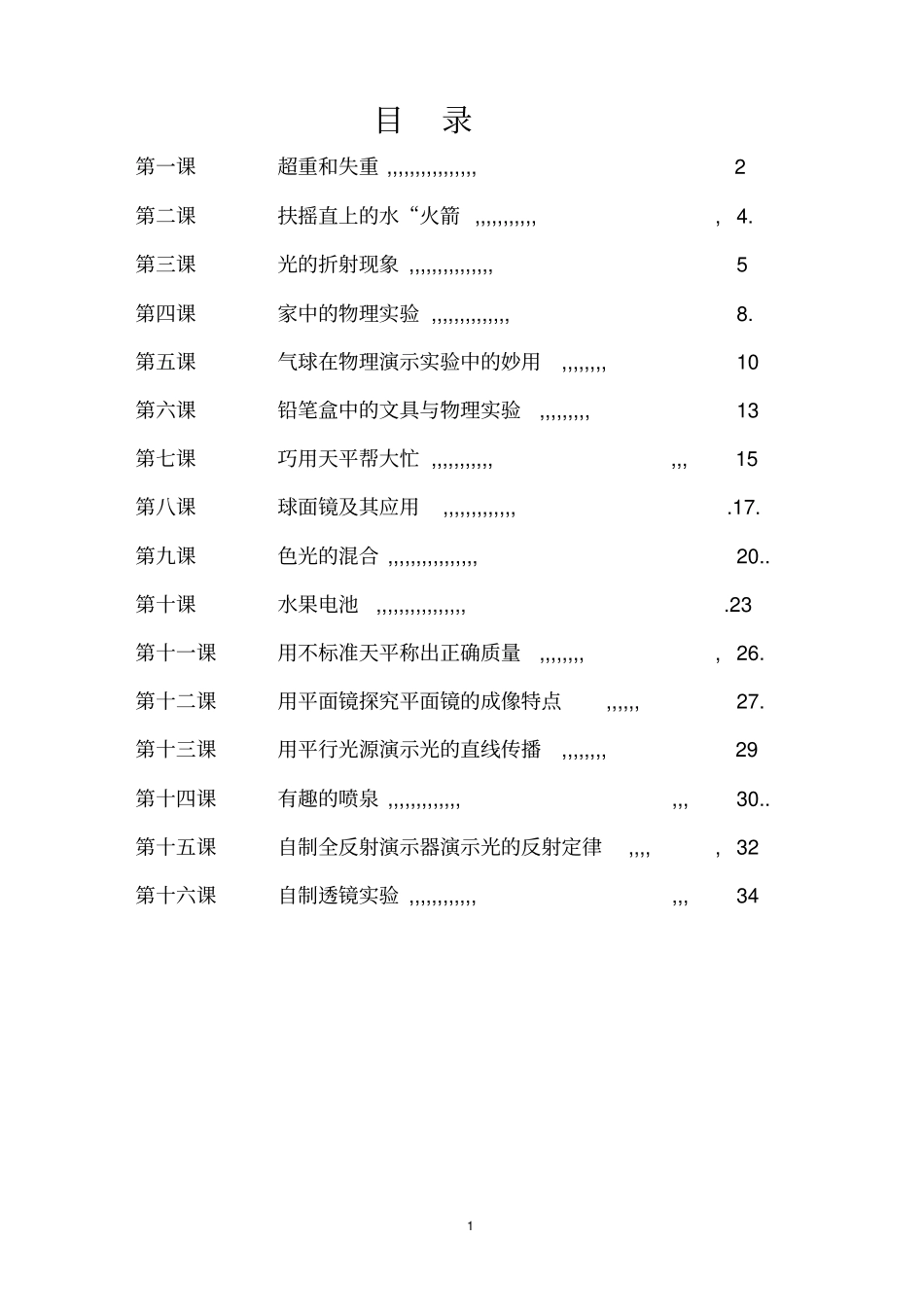

学校课程莱西市朴木中学崔绍兵1 目录第一课超重和失重 ,,,,,,,,,,,,,,,,2 第二课扶摇直上的水“火箭 ,,,,,,,,,,,, 4.第三课光的折射现象 ,,,,,,,,,,,,,,,5第四课家中的物理实验 ,,,,,,,,,,,,,,8.第五课气球在物理演示实验中的妙用,,,,,,,,10 第六课铅笔盒中的文具与物理实验,,,,,,,,,13第七课巧用天平帮大忙 ,,,,,,,,,,,,,,15 第八课球面镜及其应用,,,,,,,,,,,,,.17. 第九课色光的混合 ,,,,,,,,,,,,,,,,20.. 第十课水果电池,,,,,,,,,,,,,,,,.23第十一课用不标准天平称出正确质量,,,,,,,,, 26. 第十二课用平面镜探究平面镜的成像特点,,,,,,27.第十三课用平行光源演示光的直线传播,,,,,,,,29第十四课有趣的喷泉 ,,,,,,,,,,,,,,,,30.. 第十五课自制全反射演示器演示光的反射定律,,,,, 32 第十六课自制透镜实验 ,,,,,,,,,,,,,,,34 2 第一课超重和失重“超重和失重”，是以升降机为例说明，没有现成的演示实验器，教师理论上的推导及说明都不能直观地展示给学生，激不起学生的兴趣。而我们制作的超重失重现象演示器就不一样，在该演示器中，有模拟升降机和光显模块，光显应用了发光二极管 (LED)，把超重和失重这一现象用具体的、生动的色光展示在学生面前。在演示超重时，即升降机加速上升的时候，发光二极管发出红( 绿) 色亮光，展示了超重现象；演示失重时，先给光显模块配重( 即加砝码或橡皮泥 ) ，然后放在升降机上，发光二极管发光， 再让升降机加速下降， 发光二极管不发光， 展示了失重现象。结构原理该演示器由模拟升降机及处于其中的光显示模块两部分构成。光显示块( 以下简称模块 ) ，内装有两节干电池，与外接的八只发光二极管相连接构成电路。电路两端与模块底部的两个铜条电极相连，把模块放入升降机中时，两铜条电极与升降机的金属底板紧密接触时即可构成闭合电路，另外在模拟升降机的底板上安装三只劲度系数小的轻质弹簧，利用三只弹簧控制模块与底板的接触与分离。结构、原理图 ( 见图 1) 使用方法①实验时将模块放入升降机，当升降机静止时，由于模块所受重力作用与金属底板上的三只倔强系数小的轻质弹簧接触，但与底板不接触，电路不闭合，发光二3 极管不发光。 当用手提着升降机的顶部， 使升降机加速上升时， 因整个演示器超重，模块将压缩三只弹簧，使得两个铜条电极与升降机的金属底板紧密接触而构成闭合电路，发光二极管发光。说明模块与底板间压力增大，演示了加速向上过程中模块的...
