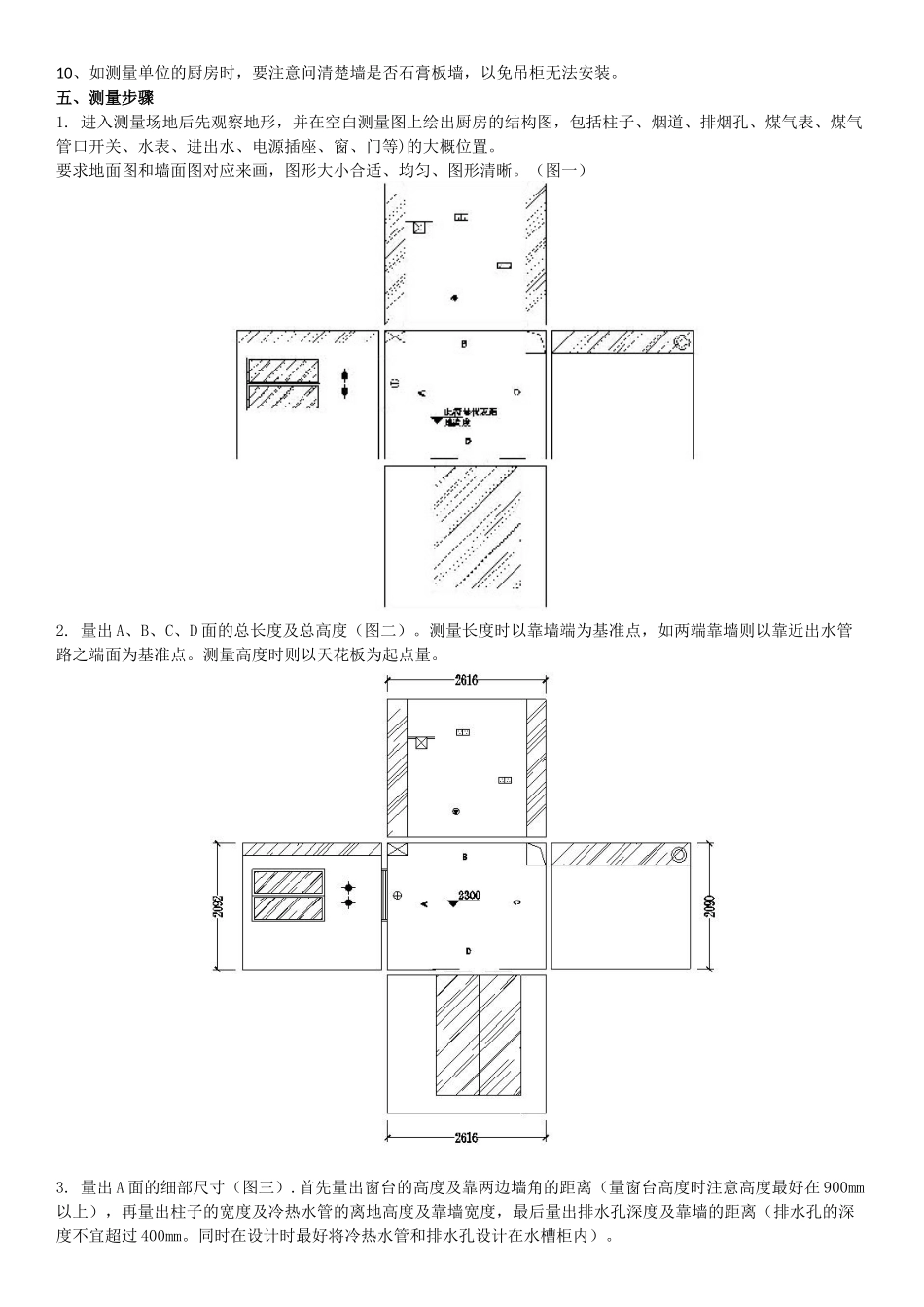

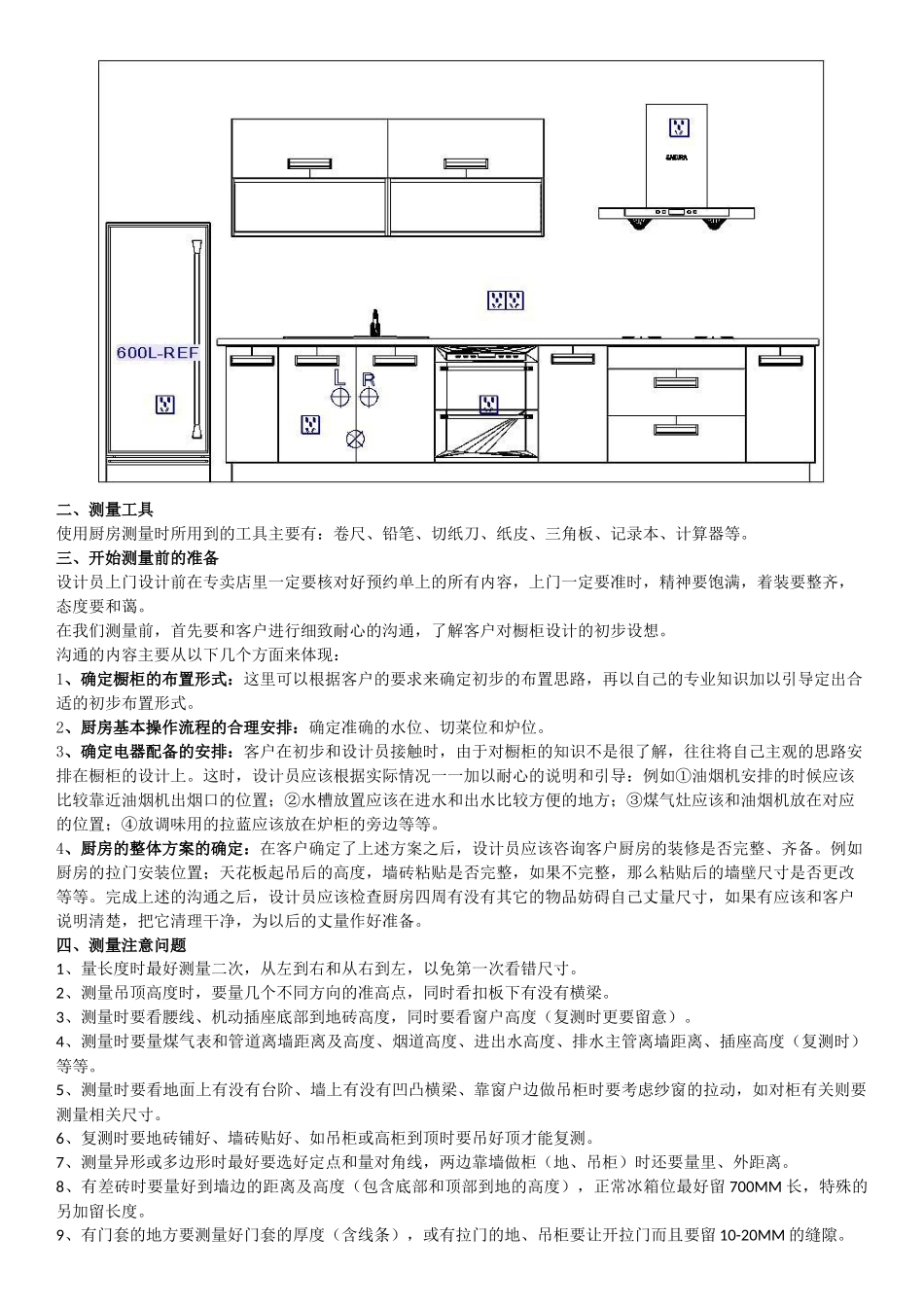

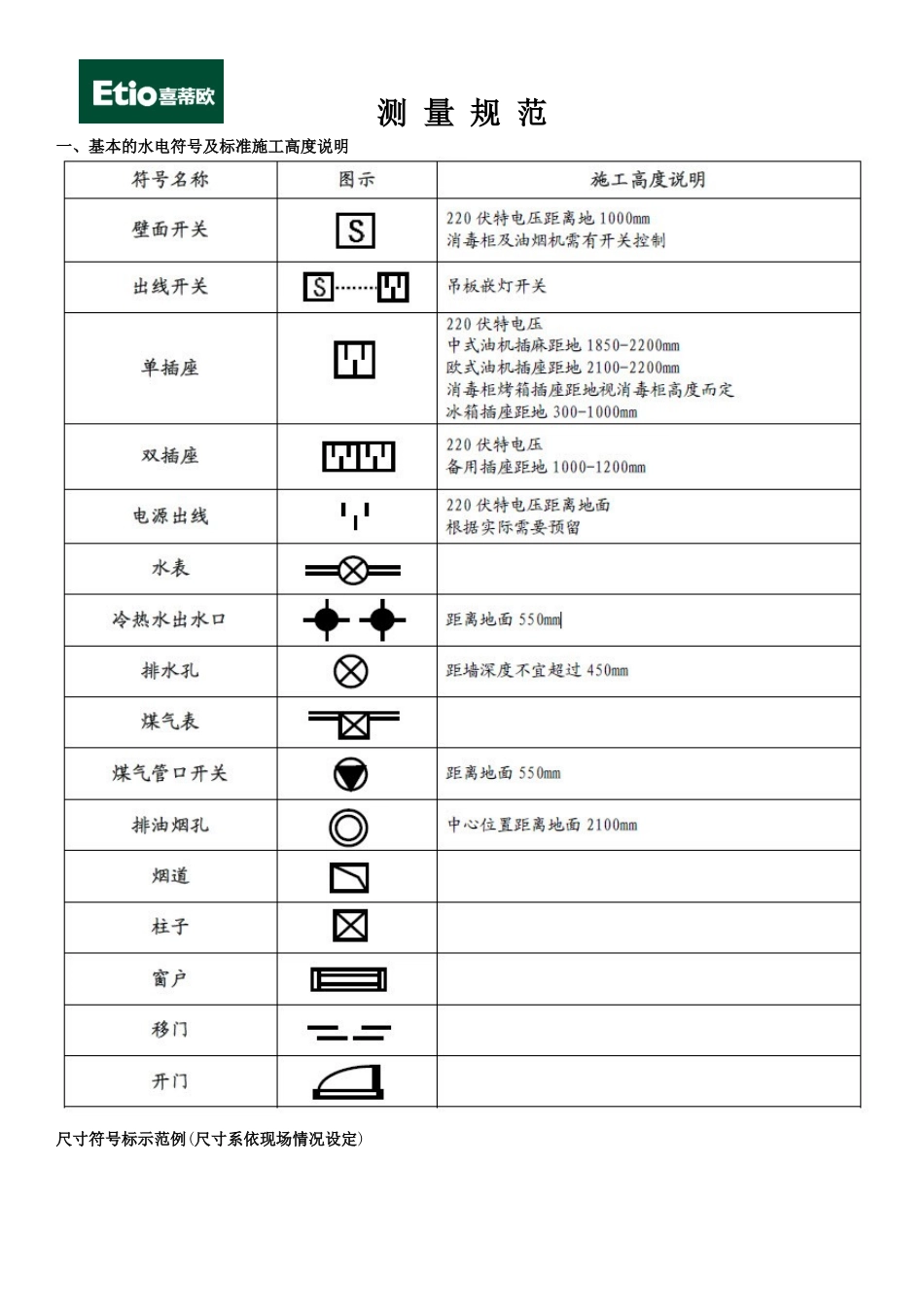

测量规范一、基本的水电符号及标准施工高度说明尺寸符号标示范例(尺寸系依现场情况设定)二、测量工具使用厨房测量时所用到的工具主要有：卷尺、铅笔、切纸刀、纸皮、三角板、记录本、计算器等。三、开始测量前的准备设计员上门设计前在专卖店里一定要核对好预约单上的所有内容，上门一定要准时，精神要饱满，着装要整齐，态度要和蔼。在我们测量前，首先要和客户进行细致耐心的沟通，了解客户对橱柜设计的初步设想。沟通的内容主要从以下几个方面来体现：1、确定橱柜的布置形式：这里可以根据客户的要求来确定初步的布置思路，再以自己的专业知识加以引导定出合适的初步布置形式。2、厨房基本操作流程的合理安排：确定准确的水位、切菜位和炉位。3、确定电器配备的安排：客户在初步和设计员接触时，由于对橱柜的知识不是很了解，往往将自己主观的思路安排在橱柜的设计上。这时，设计员应该根据实际情况一一加以耐心的说明和引导：例如①油烟机安排的时候应该比较靠近油烟机出烟口的位置；②水槽放置应该在进水和出水比较方便的地方；③煤气灶应该和油烟机放在对应的位置；④放调味用的拉蓝应该放在炉柜的旁边等等。4、厨房的整体方案的确定：在客户确定了上述方案之后，设计员应该咨询客户厨房的装修是否完整、齐备。例如厨房的拉门安装位置；天花板起吊后的高度，墙砖粘贴是否完整，如果不完整，那么粘贴后的墙壁尺寸是否更改等等。完成上述的沟通之后，设计员应该检查厨房四周有没有其它的物品妨碍自己丈量尺寸，如果有应该和客户说明清楚，把它清理干净，为以后的丈量作好准备。四、测量注意问题1、量长度时最好测量二次，从左到右和从右到左，以免第一次看错尺寸。2、测量吊顶高度时，要量几个不同方向的准高点，同时看扣板下有没有横梁。3、测量时要看腰线、机动插座底部到地砖高度，同时要看窗户高度（复测时更要留意）。4、测量时要量煤气表和管道离墙距离及高度、烟道高度、进出水高度、排水主管离墙距离、插座高度（复测时）等等。5、测量时要看地面上有没有台阶、墙上有没有凹凸横梁、靠窗户边做吊柜时要考虑纱窗的拉动，如对柜有关则要测量相关尺寸。6、复测时要地砖铺好、墙砖贴好、如吊柜或高柜到顶时要吊好顶才能复测。7、测量异形或多边形时最好要选好定点和量对角线，两边靠墙做柜（地、吊柜）时还要量里、外距离。8、有差砖时要量好到墙边的距离及高度（包含底部和顶部到地的高度），正常冰箱位最好留700MM长，特殊的另加留长度。9、有门套的地方要测量好门套的厚度（含线条），或有拉门的地、吊柜要让开拉门而且要留10-20MM的缝隙。10、如测量单位的厨房时，要注意问清楚墙是否石膏板墙，以免吊柜无法安装。五、测量步骤1.进入测量场地后先观察地形，并在空白测量图上绘出厨房的结构图，包括柱子、烟道、排烟孔、煤气表、煤气管口开关、水表、进出水、电源插座、窗、门等)的大概位置。要求地面图和墙面图对应来画，图形大小合适、均匀、图形清晰。（图一）2.量出A、B、C、D面的总长度及总高度（图二）。测量长度时以靠墙端为基准点，如两端靠墙则以靠近出水管路之端面为基准点。测量高度时则以天花板为起点量。3.量出A面的细部尺寸（图三）.首先量出窗台的高度及靠两边墙角的距离（量窗台高度时注意高度最好在900mm以上），再量出柱子的宽度及冷热水管的离地高度及靠墙宽度，最后量出排水孔深度及靠墙的距离（排水孔的深度不宜超过400mm。同时在设计时最好将冷热水管和排水孔设计在水槽柜内）。4.量出B面的细部尺寸(图四).量出柱子的宽度、煤气表的高度及到墙角的距离、煤气管口的高度及到墙角的距离、插座的高度及到墙角的距离（量煤气表时注意煤气表深度，有些厨房的煤气表是在底部，量时注意表的宽深高）。5.量出C面的细部尺寸(图五)1.量出烟道的宽度及排烟孔的高度（量排烟孔时注意烟孔的直径）6.量出D面的细部尺寸（图六）.量出门的宽度及门距两边墙角的距离7.厨房电器的主要设计参数的选取(1)煤气灶：嵌入式煤气灶主要测量记录的外形尺寸长、宽、高数据，和开孔尺寸长、宽，而台置式煤气灶只要选取其长*宽*高就可以了。(2)油烟机：油烟机也有两种，烟窗式...
