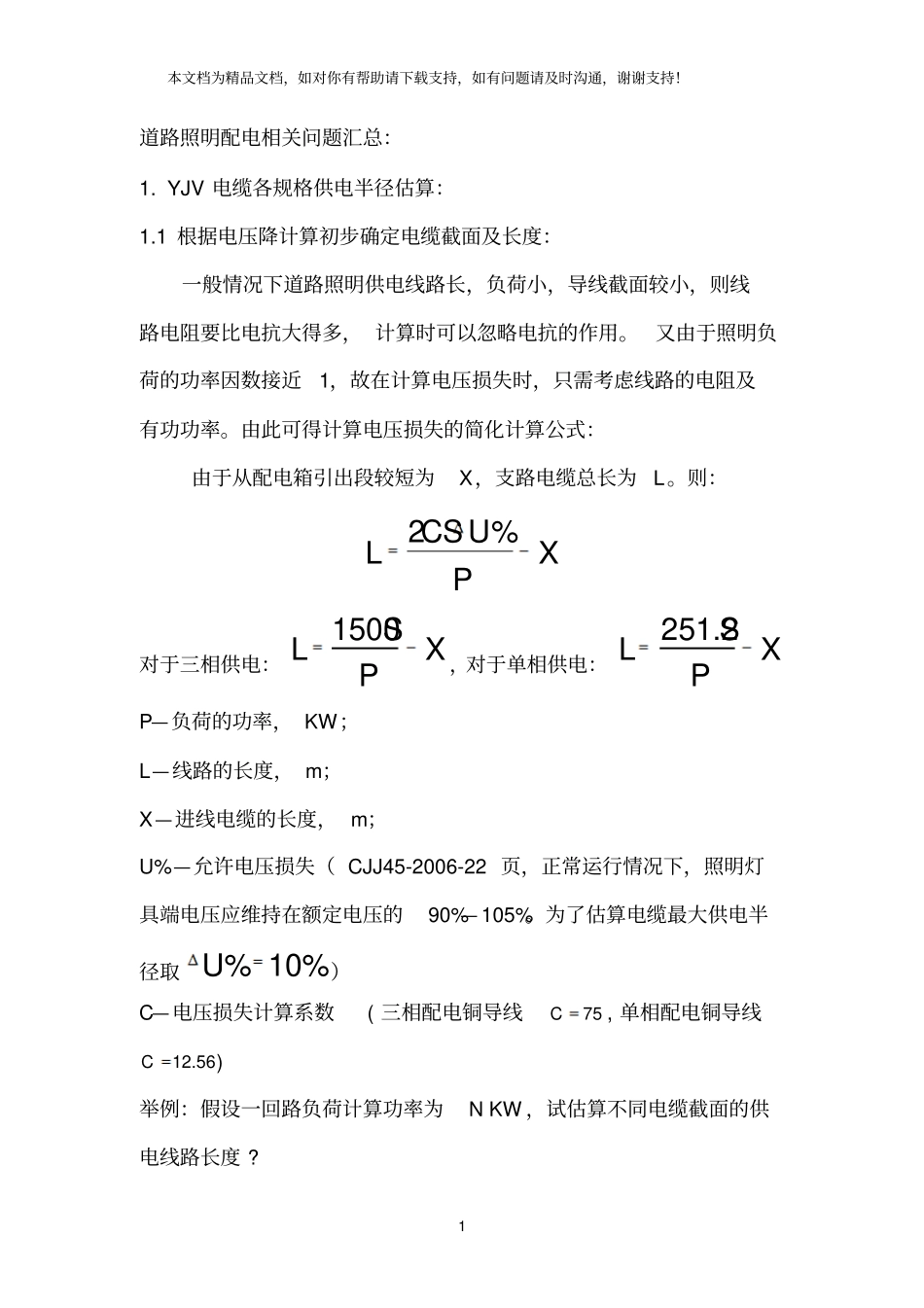

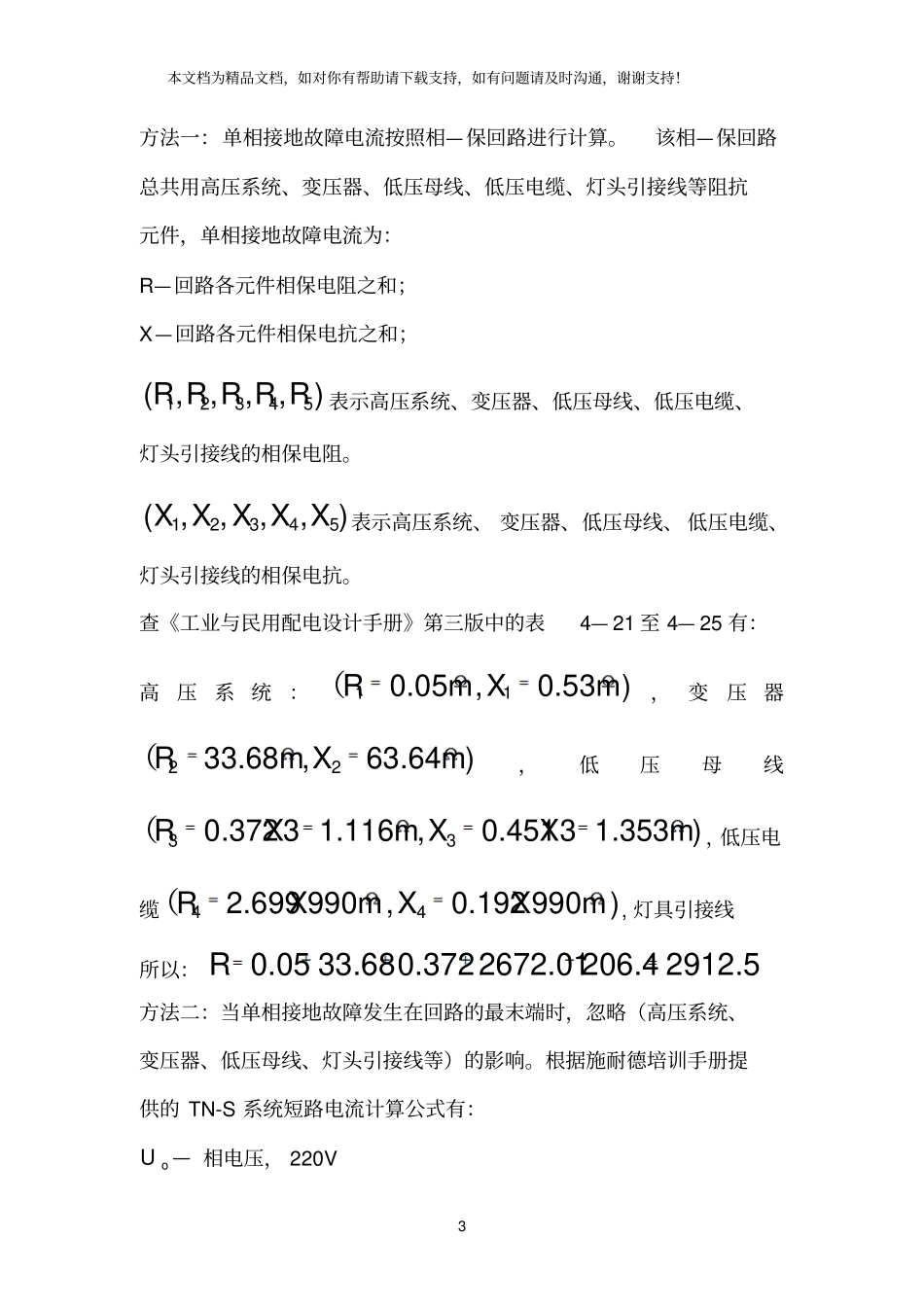

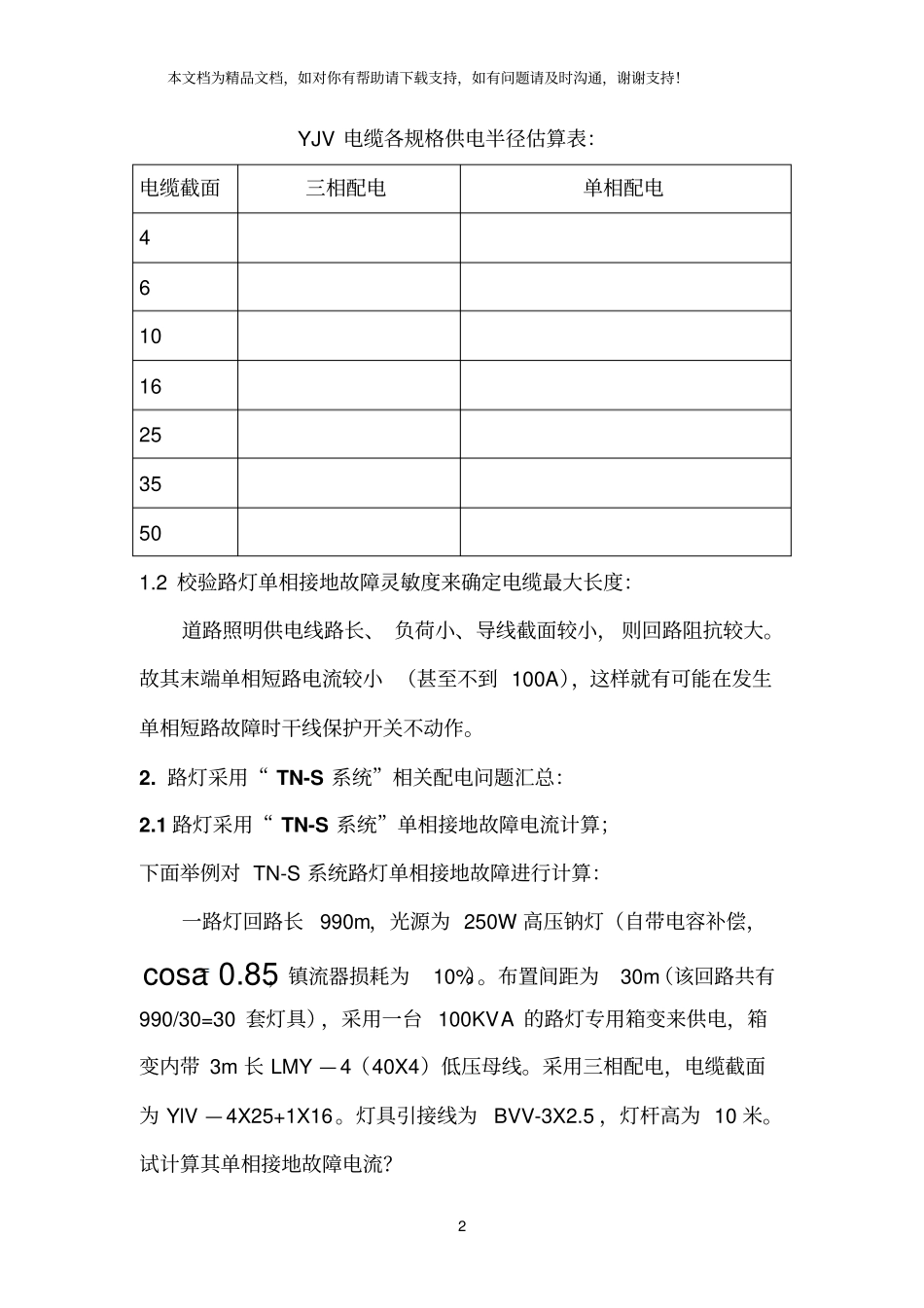

本文档为精品文档，如对你有帮助请下载支持，如有问题请及时沟通，谢谢支持！1 道路照明配电相关问题汇总：1. YJV 电缆各规格供电半径估算：1.1 根据电压降计算初步确定电缆截面及长度：一般情况下道路照明供电线路长，负荷小，导线截面较小，则线路电阻要比电抗大得多， 计算时可以忽略电抗的作用。又由于照明负荷的功率因数接近1，故在计算电压损失时，只需考虑线路的电阻及有功功率。由此可得计算电压损失的简化计算公式：由于从配电箱引出段较短为X，支路电缆总长为L。则：2%CSULXP对于三相供电：1500SLXP，对于单相供电：251.2SLXPP—负荷的功率， KW；L—线路的长度， m；X—进线电缆的长度， m；U%—允许电压损失（ CJJ45-2006-22 页，正常运行情况下，照明灯具端电压应维持在额定电压的90%— 105%。为了估算电缆最大供电半径取% 10%U）C—电压损失计算系数( 三相配电铜导线75C, 单相配电铜导线12.56C) 举例：假设一回路负荷计算功率为N KW ，试估算不同电缆截面的供电线路长度 ? 本文档为精品文档，如对你有帮助请下载支持，如有问题请及时沟通，谢谢支持！2 YJV 电缆各规格供电半径估算表：电缆截面三相配电单相配电4 6 10 16 25 35 50 1.2 校验路灯单相接地故障灵敏度来确定电缆最大长度：道路照明供电线路长、 负荷小、导线截面较小， 则回路阻抗较大。故其末端单相短路电流较小 （甚至不到 100A），这样就有可能在发生单相短路故障时干线保护开关不动作。2. 路灯采用“ TN-S 系统”相关配电问题汇总：2.1 路灯采用“ TN-S 系统”单相接地故障电流计算；下面举例对 TN-S 系统路灯单相接地故障进行计算：一路灯回路长990m，光源为 250W 高压钠灯（自带电容补偿，cosa 0.85，镇流器损耗为10%）。布置间距为30m（该回路共有990/30=30 套灯具），采用一台 100KVA 的路灯专用箱变来供电，箱变内带 3m 长 LMY — 4（40X4）低压母线。采用三相配电，电缆截面为 YlV — 4X25+1X16。灯具引接线为BVV-3X2.5 ，灯杆高为 10 米。试计算其单相接地故障电流？本文档为精品文档，如对你有帮助请下载支持，如有问题请及时沟通，谢谢支持！3 方法一：单相接地故障电流按照相—保回路进行计算。该相—保回路总共用高压系统、变压器、低压母线、低压电缆、灯头引接线等阻抗元件，单相接地故障电流为：R—回路各元件相保电阻之和；X—回路各元件相保电抗之和；12345( ,,,,)R R R R R表示高...
