轨道高架桥脚手架方案VIP专享

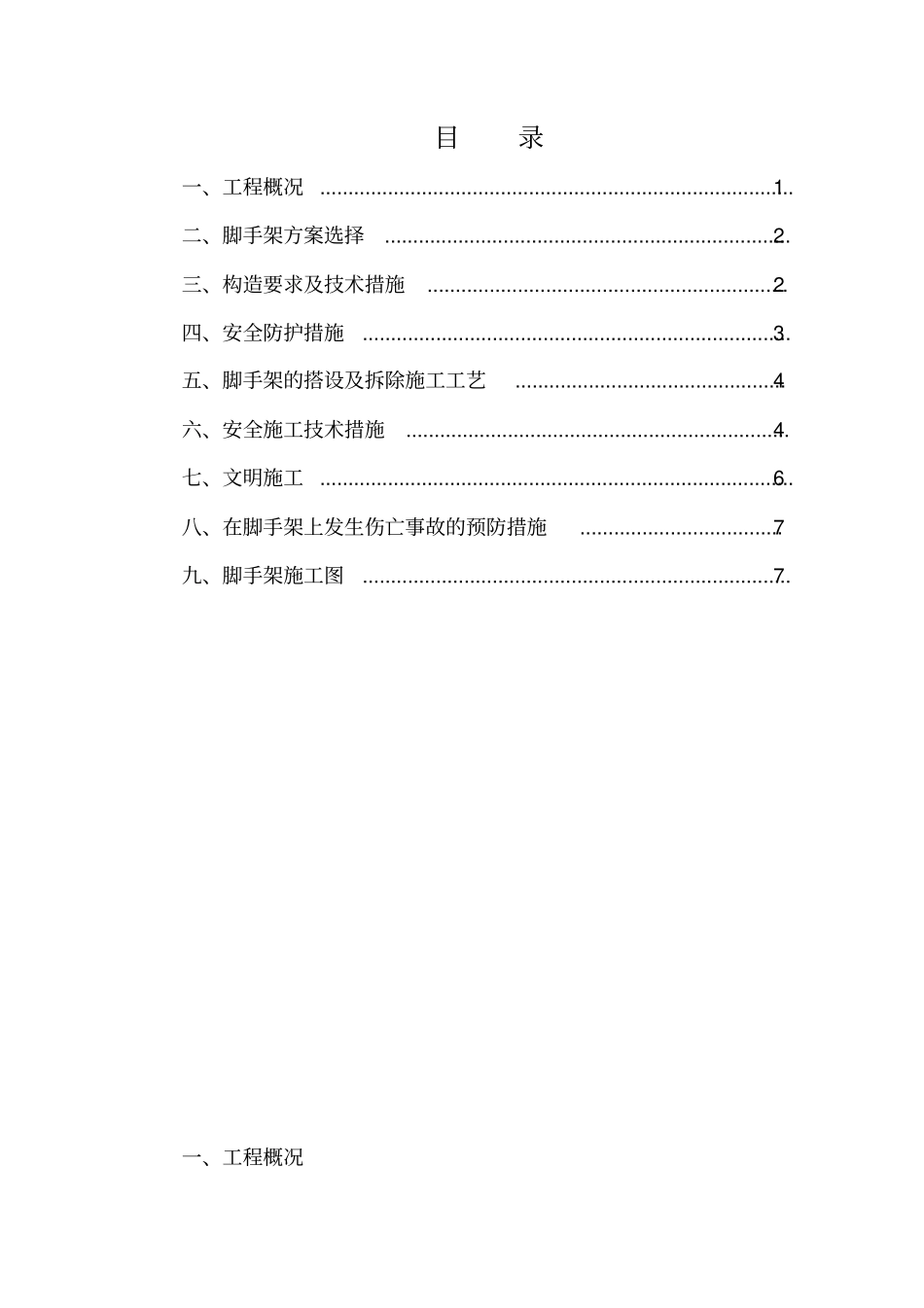

目录一、工程概况 .................................................................................... 1二、脚手架方案选择 ........................................................................ 2三、构造要求及技术措施 ................................................................ 2四、安全防护措施 ............................................................................ 3五、脚手架的搭设及拆除施工工艺 ................................................ 4六、安全施工技术措施 .................................................................... 4七、文明施工 .................................................................................... 6八、在脚手架上发生伤亡事故的预防措施 .................................... 7九、脚手架施工图 ............................................................................ 7一、工程概况二、脚手架方案选择结合本工程结构形式， 实际施工特点， 在承台上搭设落地式全高全封闭的扣件式双排钢管脚手架。 此架为一架三用， 既用于结构施工和装修施工， 同时兼作安全防护。脚手架搭设采用双排单立杆。立杆离墩柱外沿1.2m，横距为 1.2m，纵距为1.2m，大横杆布局为 1.5m. 三、构造要求及技术措施1、地基处 理： 搭设场地必须平整。基础上底座下设置垫板，其厚度不小于50mm，布设必须平稳，不得悬空。并设置排水措施。2、立杆: 全楼脚手架采用双排单立杆，立杆顶端高出结构檐口上皮1.5m。立杆接头采用对接扣件连接， 立杆与大横杆采用直角扣件连接。接头交错布置， 两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm。3、大横杆： 大横杆至于小横杆之下，在立杆的内侧，用直角扣件与立杆扣紧，其长度大于 3 跨，不小于 6m，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步，同跨内。相邻接头水平距离不小于 50cm，各接头距立柱的距离不大于50cm。4、小横杆 : 每一立杆与横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧，在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱间距相同， 且根据作业层脚手板搭设的需要，可在两立柱之间等间距增设小横杆。小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆在立柱处相向...
