轮系习题答案

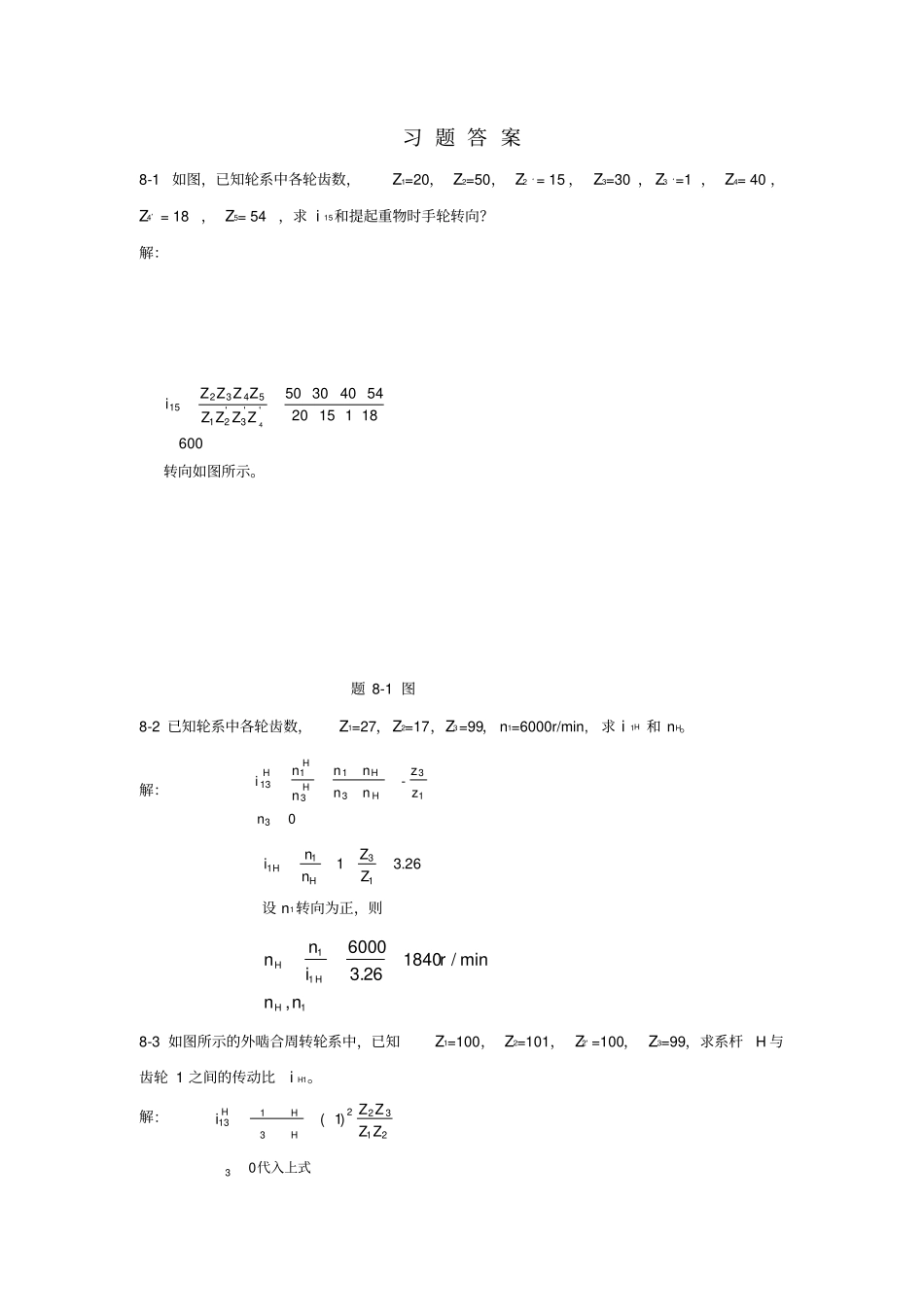

习 题 答 案8-1 如图，已知轮系中各轮齿数，Z1=20， Z2=50， Z2‘= 15 ， Z3=30 ， Z3‘=1 ， Z4= 40 ，Z4’= 18 ， Z5= 54 ，求 i 15和提起重物时手轮转向？解：600181152054403050''3'215432154ZZZZZZZZi转向如图所示。题 8-1 图8-2 已知轮系中各轮齿数，Z1=27，Z2=17，Z3=99， n1=6000r/min,求 i 1H 和 nH。解：0-313313113nzznnnnnniHHHHH26.311311ZZnniHH设 n1转向为正，则111,min/184026.36000nnrinnHHH8-3 如图所示的外啮合周转轮系中，已知Z1=100， Z2=101， Z2' =100， Z3=99，求系杆H 与齿轮 1 之间的传动比i H1。解: 213223113)1(ZZZZiHHH代入上式03100100991011'21321ZZZZH100001100009999111HHi1000011HHi8-4 图示圆锥齿轮组成的周转轮系中，已知Z1=20， Z2=30， Z2‘=50， Z3=80， n1=50r/min. 求系杆 H转速 。题 8-4 图解：'213231ZZZZnnnnHH等式右边的符号是在转化轮系中确定的。设n1 转向为正，则50208030050HHnnmin/7.14rnH与 n1 转向相同，方向的判定如图所示。8-5 如图为标准圆柱直齿轮传动系统，已知Z1=60， Z2=20， Z2‘=25，各轮模数相等，求：1）Z3；2）若已知 n3=200r/min, n1=50r/min, n3,n 1转向如图，求系杆H转速大小和方向；3）若 n1方向与图中相反时，则系杆H转速大小和方向如何？解：1）首先根据同心条件求出Z3)(21)(213'221ZZmZZm153Z2）'21323113ZZZZnnnniHHH2560152020050HHnnmin/75rnH转向与 n1 一致3）当 n1 方向相反时，以-50r/min代入，则2560152020050HHnnmin/33.8rnHmin/33.8rnH转向与 n1 一致8-6 图示轮系中，已知各轮齿数为Z1=60，Z2=20，Z2‘=20，Z3=20，Z4=20，Z5=100，试求传动比 i 41。解：为求解传动比，可以将该轮系划分为由齿轮1、2、2′ 、 5 和行星架H所组成的行星轮系，得：35206010020'21525115zzzziHHH由,05得381H831H（ 1）由齿轮 2′ ， 3，4， 5 和行星架 H所组成得行星轮系，得520100455445zziHHH4514H所以：148341传动比为：231441i8-7如图所示为用于自动化照明灯具上的周转轮系，已知输入轴转速n1=min ，各轮齿数Z1=60， Z2= Z2‘= 30 ， Z3=40， Z4= 40 ， Z5= 120 ，试求箱体转速？解： n 5=04'2153235115)1(ZZZZZZnnnniHHHmin/5.6 rnH转向与 n1 一致8-8 已知图示轮系中各轮齿数，Z1=30，Z4= Z5=21，Z2=24，Z3=Z6=40，Z7=30，Z8=90，n1=960r/min ，方向如图示，求nH的大小...
