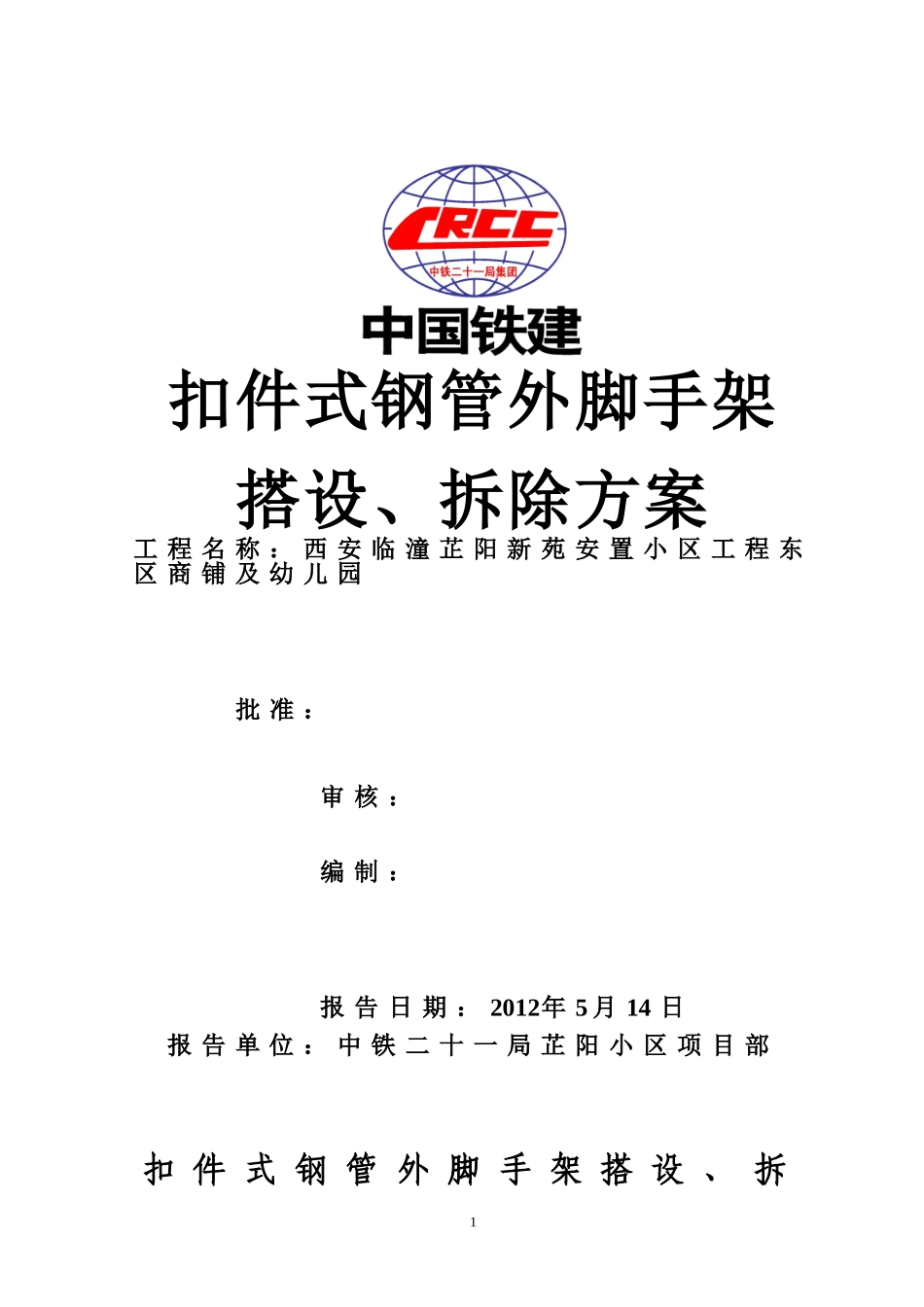

扣件式钢管外脚手架搭设、拆除方案工程名称：西安临潼芷阳新苑安置小区工程东区商铺及幼儿园批准：审核：编制：报告日期：2012年5月14日报告单位：中铁二十一局芷阳小区项目部扣件式钢管外脚手架搭设、拆1除方案一、编制依据1、施工图纸、施工合同、上级规定2、根据施工现场地理位置和现场、周边环境3、劳动保护法律、法规、规范4、建筑施工高处作业安全技术规范、施工现场临时用电技术规范、脚手架工程等技术、规范标准5、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）6、《钢结构设计规范》（GB50017-2003）7、《建筑结构荷载规范》（GB50009-2001）8、《混凝土结构设计规范》（GB50010-2002）9、《建筑地基基础设计规范》（GB50007-2002）10、《建筑施工安全检查标准》（JGJ59-99）二、工程概况1、建设单位：西安曲江建设集团有限公司2、工程名称：芷阳新苑安置小区东区商铺3、设计单位：深圳大学建筑设计研究院4、监理单位：陕西高新建设监理有限公司5、工程简况：本工程位于陕鼓大道北侧、西临高速公路南侧，西邻高新加油站，东侧为临潼区小寨村本工程基础为独立基础，上部结构为框架结构呈长方形。结构共2层。三、总体搭设部署1、为了安全生产，施工必须坚持“安全第一、预防为主”的方针，严格执行安全生产的法律法规，规范标准及公司安全管理制度，做好施工现场安全防护，根据工程特点、陕西省相关要求、公司条件及架体的用途，确定采用落地式双排封闭式脚手架形式。四、材料的选用1、钢管宜采用外径48mmØ，壁厚3.5mm钢管,材质、长度、外观和每根管件的重量等符合JGJ130-2001规范中3.1要求。2、扣件扣件式钢管脚手架应采用可锻铸铁制造的2扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。扣件外观不能有裂纹，气孔疏松，砂眼等铸造缺陷，扣件钢管的贴合面要接触良好。扣件夹紧钢管时开口处的最小距离应小于5mm。扣件种类及用途：（1）十字扣件：做两根垂直相交的钢管连接用，如立杆与大横杆，大横杆与小横杆，与横向水平杆连接的剪刀撑等。（2）旋转扣件：供两根任意相交钢管连接用。（3）对接扣件：供立杆对接用和纵向水平杆连接用。3、脚手板：脚手板采用50mm厚，300mm宽，长3m的钢架板或竹串片式脚手板。4、密目网：绿色1.8m×6m网，有生产许可证、产品合格证和检测报告。5、隔离层：竹架板、竹笆子五、搭设要求（一）、搭设参数1、立杆间距1.5m。2、按照密目网尺寸设置纵向水平杆间距0.9m，横向水平杆间距0.9m，步距为1.8m（根据密目网张拉平展的性能步距可适当微调整）。内排距离外墙0.25m。3、连墙杆横向间距与纵向间距按照JGJ130-2001规范执行。一般水平方向6m，竖向间距按照楼层层高每层拉接。（二）、纵向水平杆（1）纵向水平杆设置在立杆内侧，其长度不宜小于3跨；（2）纵向水平杆接长采用对接扣件连接，对接扣件交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不能大于0.50m；（3）纵向水平杆采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm；（三）、横向水平杆（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm，内排脚手架的3外伸长度300mm；（2）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距1/2；（3）使用竹架板脚手板时，双排脚手架的横向水平杆两端，应用直角扣件固定在立杆上。（四）、脚手板（1）作业层脚手板应铺满，铺稳，离开墙面120～150mm；（2）冲压钢脚手板，木脚手板，竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板采用对接平铺，接头处必须设两根横向水平杆，脚手板外伸长应取130～150mm,两块脚手板外伸长度的和不应大于300mm；（3）作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠地固定；（五）、立杆（1）每根立杆底部设置底座或垫板；（2）脚手...
