软件工程例题分解

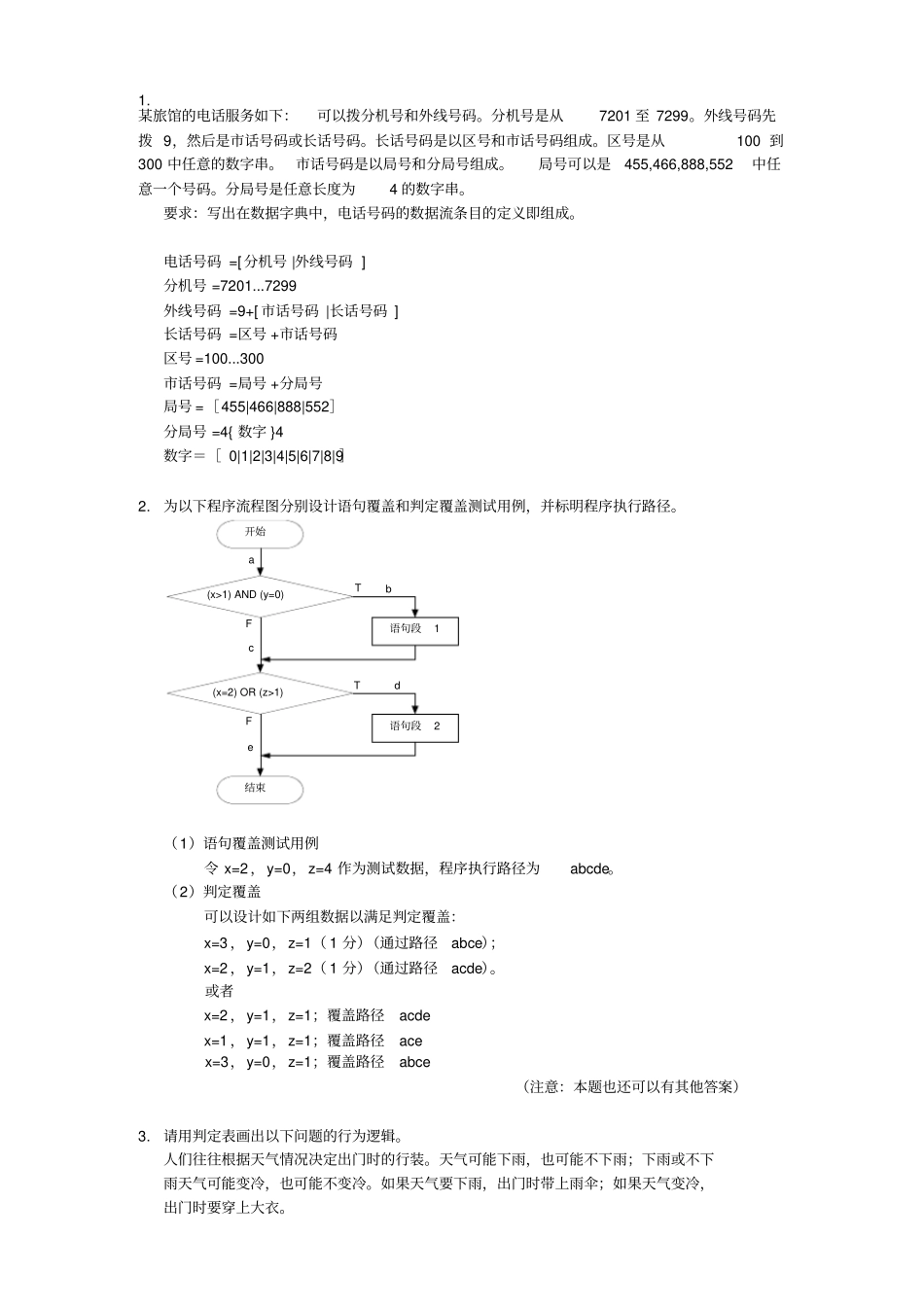

1.某旅馆的电话服务如下：可以拨分机号和外线号码。分机号是从7201 至 7299。外线号码先拨 9，然后是市话号码或长话号码。长话号码是以区号和市话号码组成。区号是从100 到300 中任意的数字串。市话号码是以局号和分局号组成。局号可以是455,466,888,552中任意一个号码。分局号是任意长度为4 的数字串。要求：写出在数据字典中，电话号码的数据流条目的定义即组成。电话号码 =[分机号 |外线号码 ] 分机号 =7201...7299 外线号码 =9+[ 市话号码 |长话号码 ] 长话号码 =区号 +市话号码区号 =100...300 市话号码 =局号 +分局号局号 =［455|466|888|552］分局号 =4{ 数字 }4 数字＝［ 0|1|2|3|4|5|6|7|8|9］2.为以下程序流程图分别设计语句覆盖和判定覆盖测试用例，并标明程序执行路径。开始(x>1) AND (y=0)(x=2) OR (z>1)语句段1语句段2结束FFTTabcde（1）语句覆盖测试用例令 x=2 ，y=0，z=4 作为测试数据，程序执行路径为abcde。（2）判定覆盖可以设计如下两组数据以满足判定覆盖：x=3 ，y=0，z=1（ 1 分）（通过路径abce）；x=2 ，y=1，z=2（ 1 分）（通过路径acde）。或者x=2 ，y=1，z=1；覆盖路径acde x=1 ，y=1，z=1；覆盖路径ace x=3，y=0，z=1；覆盖路径abce （注意：本题也还可以有其他答案）3.请用判定表画出以下问题的行为逻辑。人们往往根据天气情况决定出门时的行装。天气可能下雨，也可能不下雨；下雨或不下雨天气可能变冷，也可能不变冷。如果天气要下雨，出门时带上雨伞；如果天气变冷，出门时要穿上大衣。天气情况下雨不下雨变冷不变冷变冷不变冷带雨伞Yes Yes No No 穿大衣Yes No Yes No 4.对下列子程序进行调试：procedure example(y,z: real; var x: real) begin if (y>1) and (z=0) then x:=x/y; if (y=2) or (x>l) then x:=x+l; end. 该子程序接受 x, y, z 的值，并将计算结果x的值返回给调用程序。完成下列各题：(1)画出程序流程图。(2)用条件组合覆盖设计测试用例，并写出其中一组测试用例。答：（ 1）程序流程图(y>1) AND (z=0)(y=2) OR (x>1)x=x/yx=x+1NNYY（2）用白盒法中条件组合覆盖设计测试用例：① y=2, z=0, x=4; ② y=2, z=1, x=1; ③ y=1, z=0, x=2; ④ y=1, z=1, x=1. （注：也可有其它答案）5.选择排序的伪代码如下，请根据代码画出其PAD图。select_sort(a[1],a[2], ⋯, a[n]) { for(i=1;i
