软件工程打印--大题作业

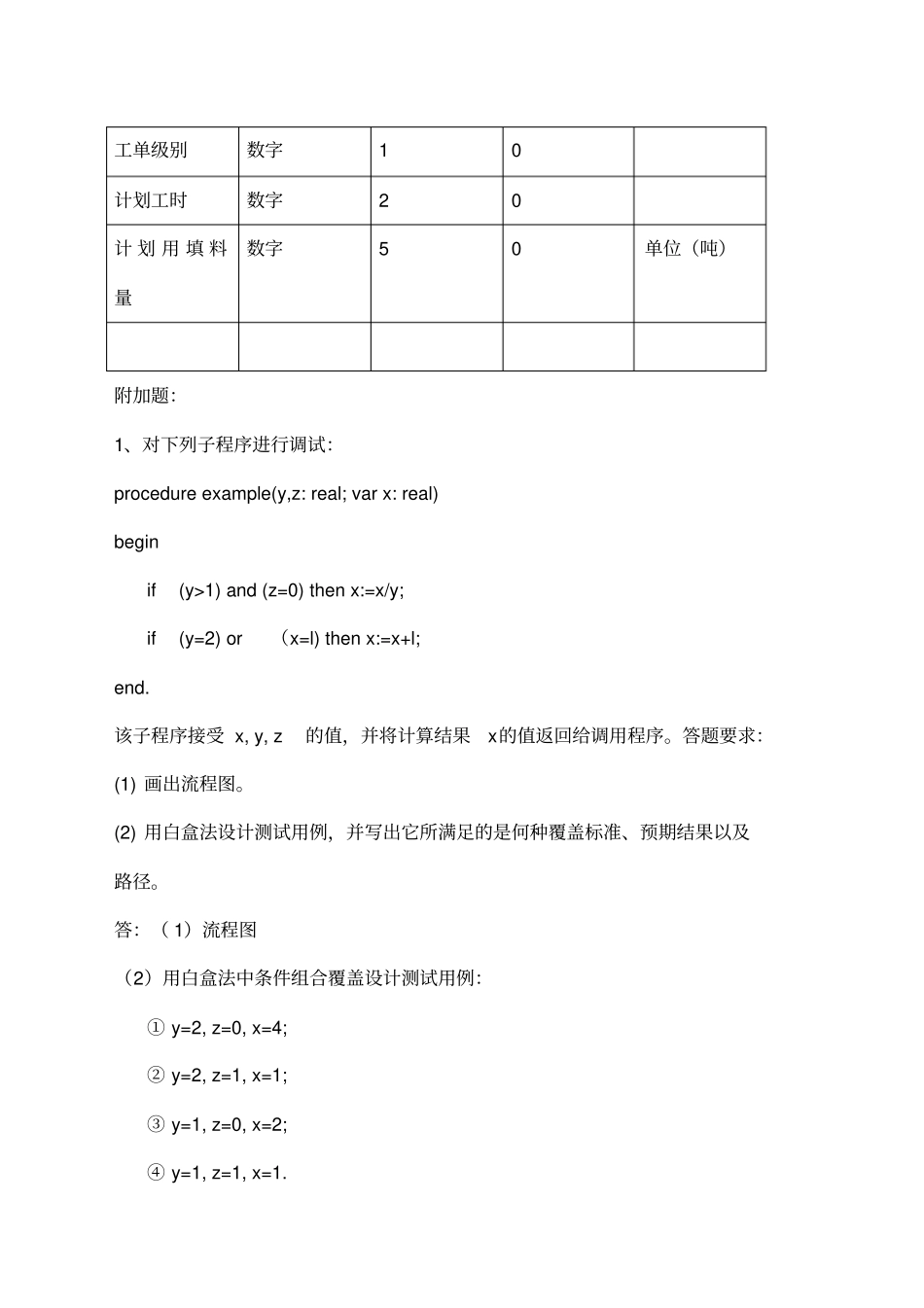

根 据 下 面 程 序 代 码 ， 画 出 程 序 流 程 图 ， 然 后 设 计 满 足 条 件 组 合 覆 盖 的 测 试 用 例 。BEGIN T:=0 IF ( X>=80 AND Y>=80 )THEN T:=1 ELSE IF ( X>=90 AND Y>=75 ) THEN T:=2 ENDIF END. 答案：经化简后的测试用例：x=95 y=95;x=95,y=70;x=70,y=95;x=70,y=70; 一、应用题 2 一个城市的公共事业部决定开发一个“计算机化的”坑洼跟踪和修理系统。市民通过本系统报告有坑洼时，要说明街道地址、大小、影响程度，还要记录报告者的姓名和电话，存储在坑洼报告信息中，被送到公共事业部，工作人员根据坑洼的地点和大小，修理队标识号，修理队的人数，被分配的装备，制定一份工单，送到维修队。维修队修理后，将坑洼修理信息上报公共事业部的工作人员，包括：修理坑洼状况，使用填料的数量和修理的开销( 时间、人数、使用的材料、装备) 。请画出数据流程图，并写出工单的数据字典。工单数据字典数据项类型长度初始值备注工单号字符8 自动生成主键坑洼编号字符8 DS01的主键维 修 单 位 编号字符8 DS02的主键制单日期日期8 当前日期制单人字符8 工单描述字符500 工单级别数字1 0 计划工时数字2 0 计 划 用 填 料量数字5 0 单位（吨）附加题：1、对下列子程序进行调试：procedure example(y,z: real; var x: real) begin if (y>1) and (z=0) then x:=x/y; if (y=2) or （x=l) then x:=x+l; end. 该子程序接受 x, y, z的值，并将计算结果x的值返回给调用程序。答题要求：(1) 画出流程图。(2) 用白盒法设计测试用例，并写出它所满足的是何种覆盖标准、预期结果以及路径。答：（ 1）流程图（2）用白盒法中条件组合覆盖设计测试用例：① y=2, z=0, x=4; ② y=2, z=1, x=1; ③ y=1, z=0, x=2; ④ y=1, z=1, x=1. 3、对以下程序进行测试： PROCEDURE EX （A，B：REAL；VAR X：REAL）； BEGIN IF（A=3）OR（B> 1） THEN X：=A×B IF（A>2）AND（B=0） THEN X：=A－3 END 先画出程序流程图。再按不同逻辑覆盖法设计一种（写出名称）测试数据。答：语句覆盖A=3 B=0 4、程序功能说明书指出，某程序的输入条件为：每个学生可以选修1至 3门课程，试用黑盒法设计测试用例。(1) 按等价分类法设计测试用例（要求列出设计过程）(2) 按边缘值分析法设计测试用例。答：1）合理等价类选修 1门选修 2门...
