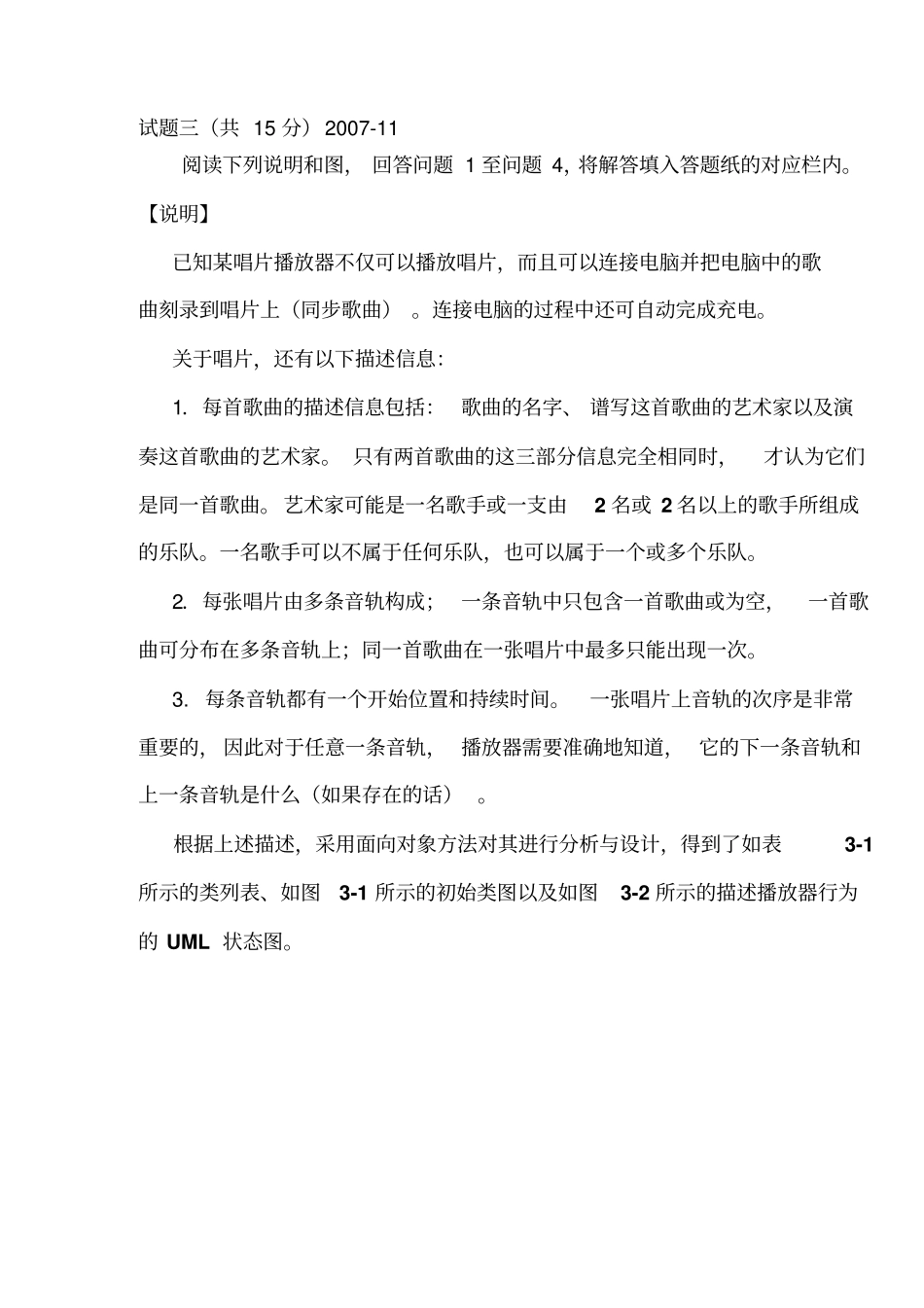

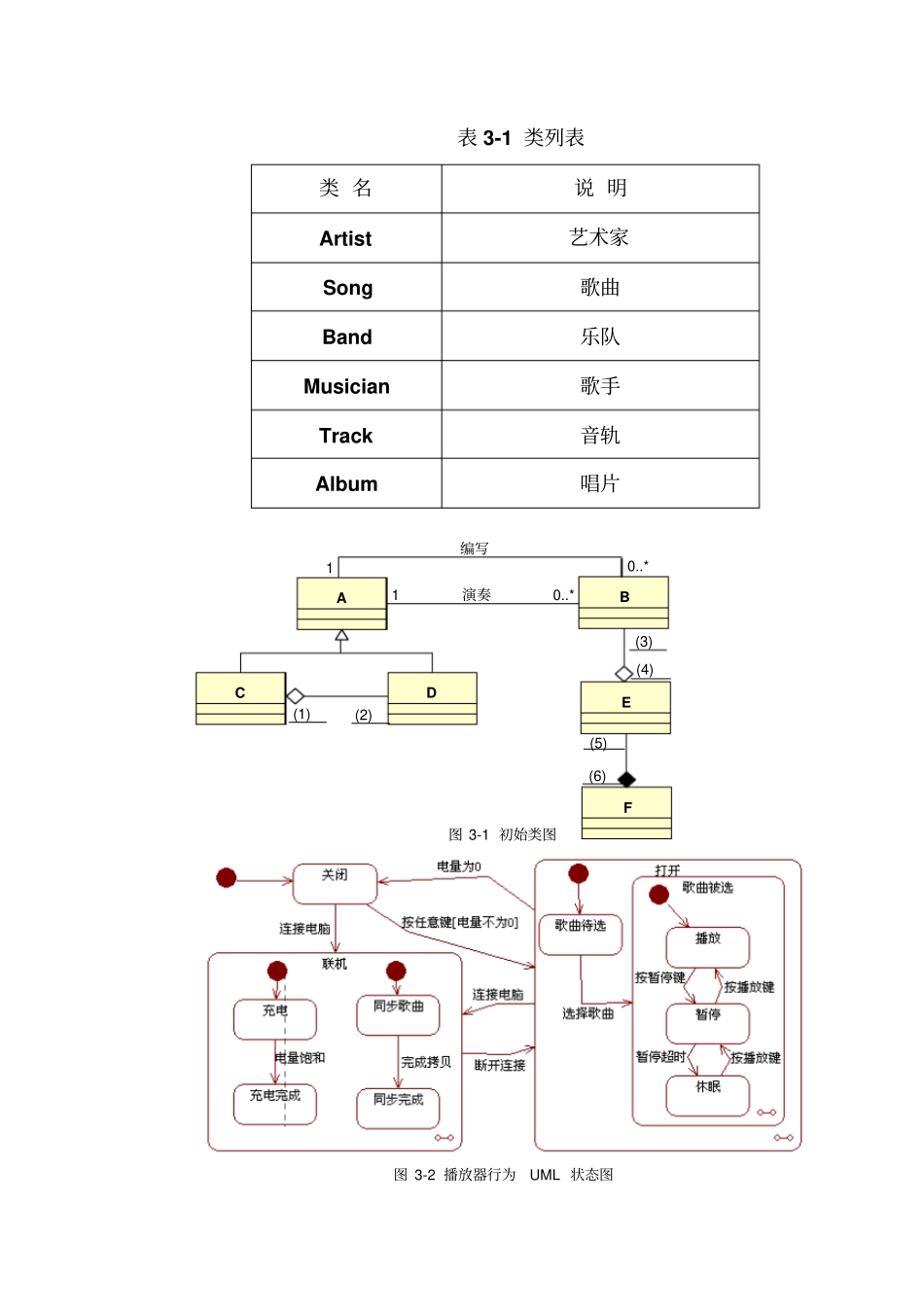

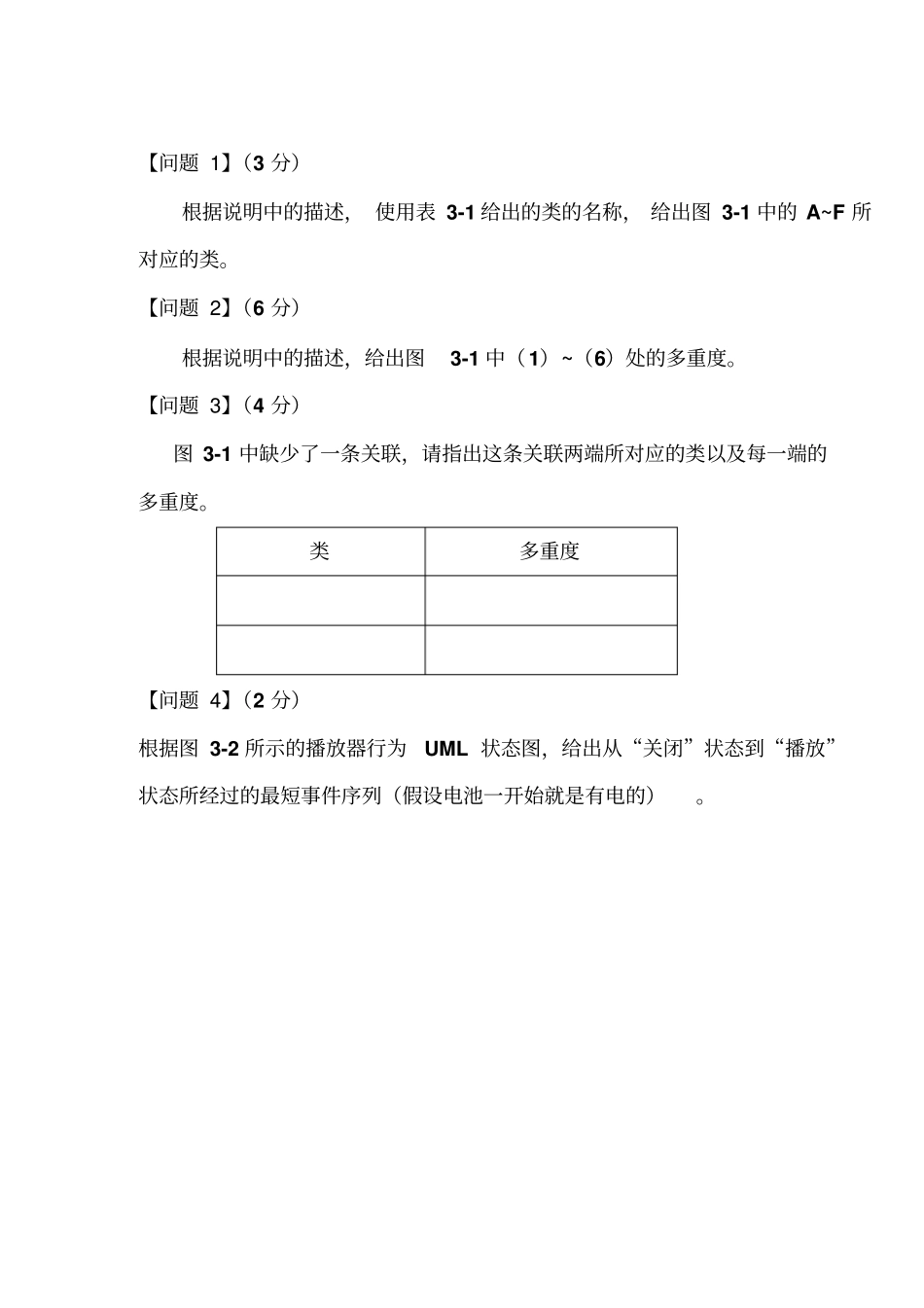

试题三（共 15 分）2007-11阅读下列说明和图， 回答问题 1 至问题 4，将解答填入答题纸的对应栏内。【说明】已知某唱片播放器不仅可以播放唱片，而且可以连接电脑并把电脑中的歌曲刻录到唱片上（同步歌曲） 。连接电脑的过程中还可自动完成充电。关于唱片，还有以下描述信息：1．每首歌曲的描述信息包括： 歌曲的名字、 谱写这首歌曲的艺术家以及演奏这首歌曲的艺术家。 只有两首歌曲的这三部分信息完全相同时，才认为它们是同一首歌曲。艺术家可能是一名歌手或一支由2 名或 2 名以上的歌手所组成的乐队。一名歌手可以不属于任何乐队，也可以属于一个或多个乐队。2．每张唱片由多条音轨构成； 一条音轨中只包含一首歌曲或为空，一首歌曲可分布在多条音轨上；同一首歌曲在一张唱片中最多只能出现一次。3. 每条音轨都有一个开始位置和持续时间。一张唱片上音轨的次序是非常重要的， 因此对于任意一条音轨， 播放器需要准确地知道， 它的下一条音轨和上一条音轨是什么（如果存在的话） 。根据上述描述，采用面向对象方法对其进行分析与设计，得到了如表3-1所示的类列表、如图3-1 所示的初始类图以及如图3-2 所示的描述播放器行为的 UML 状态图。表 3-1 类列表类 名说 明Artist 艺术家Song 歌曲Band 乐队Musician 歌手Track 音轨Album 唱片图 3-1 初始类图图 3-2 播放器行为UML 状态图A C D F E B (1) (2) (3) (4) (5) (6) 1 0..* 1 0..* 编写演奏【问题 1】（3 分）根据说明中的描述， 使用表 3-1 给出的类的名称， 给出图 3-1 中的 A~F 所对应的类。【问题 2】（6 分）根据说明中的描述，给出图3-1 中（1）~（6）处的多重度。【问题 3】（4 分）图 3-1 中缺少了一条关联，请指出这条关联两端所对应的类以及每一端的多重度。类多重度【问题 4】（2 分）根据图 3-2 所示的播放器行为UML 状态图，给出从“关闭”状态到“播放”状态所经过的最短事件序列（假设电池一开始就是有电的）。试题三[ 问题 1]A：Artist B：Song C：Band D：Musician E ：Track F ：Album[ 问题 2] (1) 0..* (2) 2..* (3)0..1 (4) 1..* (5) 1..* (6) 1 [ 问题 3]类多重度Track 或 E 0..1 Track 或 E 0..1 【问题 4】按任意键，选择歌曲试题二 (15 分) 2006-5 阅读下列说明以及UML类图，回答问题1、问题 2 和问题 3，将解答填入答题纸的对应栏内。[ 说明...
