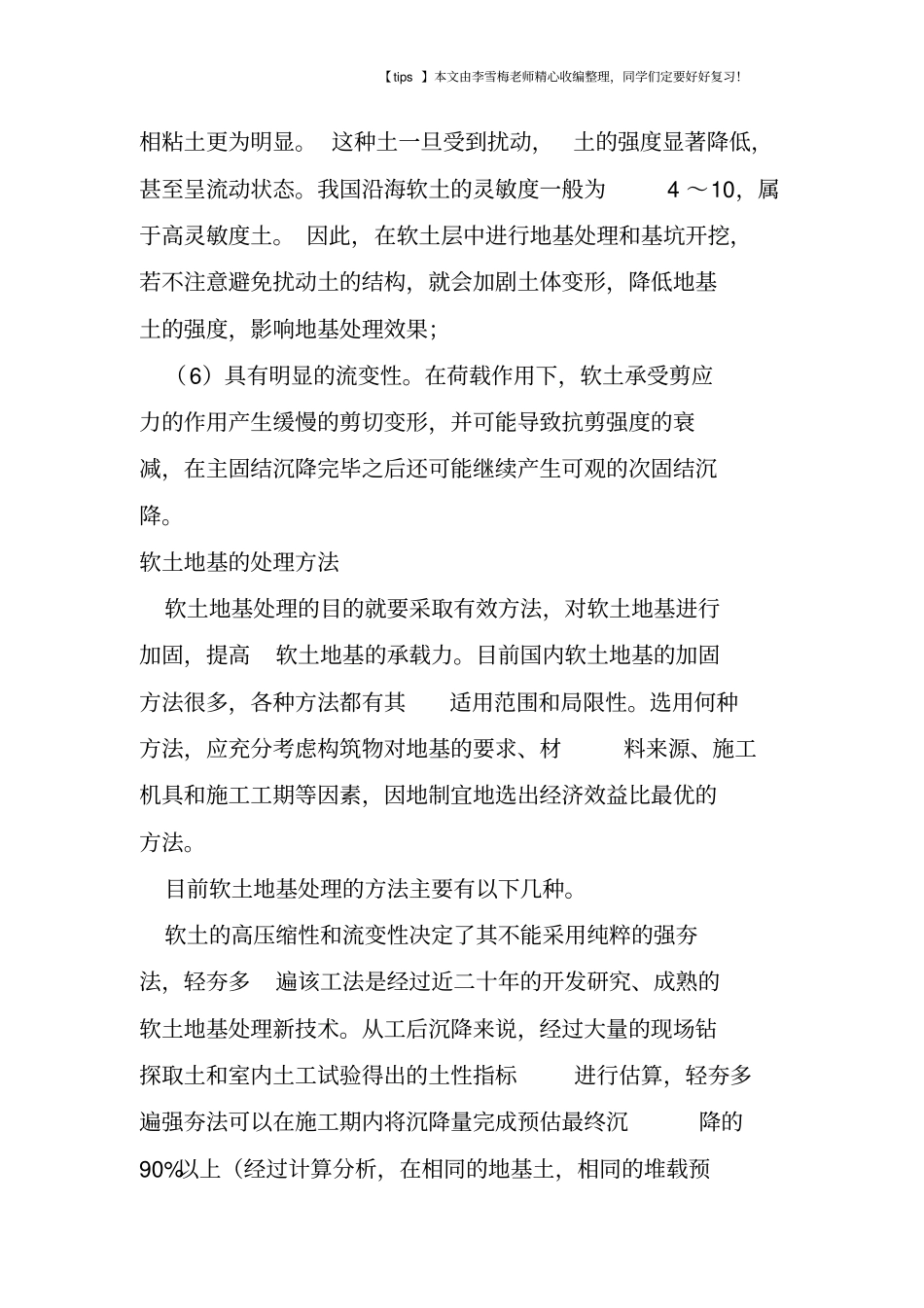

【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！软土地基的工程特性及处理方法软土地基的工程特性及处理方法我国公路行业规范对软土地基定义是指强度低, 压缩量较高的软弱土层，多数含有一定的有机物质。软土地基的性质因地而异，因层而异，不可预见性大。在设计、施工过程中，稍有疏忽就会出现质量事故。本文总结了软土地基的工程特性及常见处理方法，好好学习哦软土地基的工程特性（1）含水量较高，孔隙比大。一般含水量为 35%～80%，孔隙比为 1～2；（2）抗剪强度很低。根据土工试验的结果，我国软土的天然不排水抗剪强度一般小于 20kPa ，其变化范围在 5 ～25kPa；有效内摩擦角约为 20° ～35° ；固结不排水剪内摩擦角 12° ～17° 。正常固结的软土层的不排水抗剪强度往往是随距地表深度的增加而增大，每米的增长率约为 1 ～2kPa。加速软土层的固结速率是改善软土强度特性的一项有效途径；（3）压缩性较高。一般正常固结的软土的压缩系数约为α1-2=0.5～1.5MPa-1 ，最大可达α1-2=4.5MPa-1；压缩指数约为 Cc=0.35 ～0.75 ；（4）渗透性很小。软土的渗透系数一般约为1×10-6～1×10-8cm/s ；（5）具有明显的结构性。软土一般为絮状结构，尤以海【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！相粘土更为明显。 这种土一旦受到扰动，土的强度显著降低，甚至呈流动状态。我国沿海软土的灵敏度一般为 4 ～10，属于高灵敏度土。 因此，在软土层中进行地基处理和基坑开挖，若不注意避免扰动土的结构，就会加剧土体变形，降低地基土的强度，影响地基处理效果；（6）具有明显的流变性。在荷载作用下，软土承受剪应力的作用产生缓慢的剪切变形，并可能导致抗剪强度的衰减，在主固结沉降完毕之后还可能继续产生可观的次固结沉降。软土地基的处理方法软土地基处理的目的就要采取有效方法，对软土地基进行加固，提高软土地基的承载力。目前国内软土地基的加固方法很多，各种方法都有其适用范围和局限性。选用何种方法，应充分考虑构筑物对地基的要求、材料来源、施工机具和施工工期等因素，因地制宜地选出经济效益比最优的方法。目前软土地基处理的方法主要有以下几种。软土的高压缩性和流变性决定了其不能采用纯粹的强夯法，轻夯多遍该工法是经过近二十年的开发研究、成熟的软土地基处理新技术。从工后沉降来说，经过大量的现场钻探取土和室内土工试验得出...
