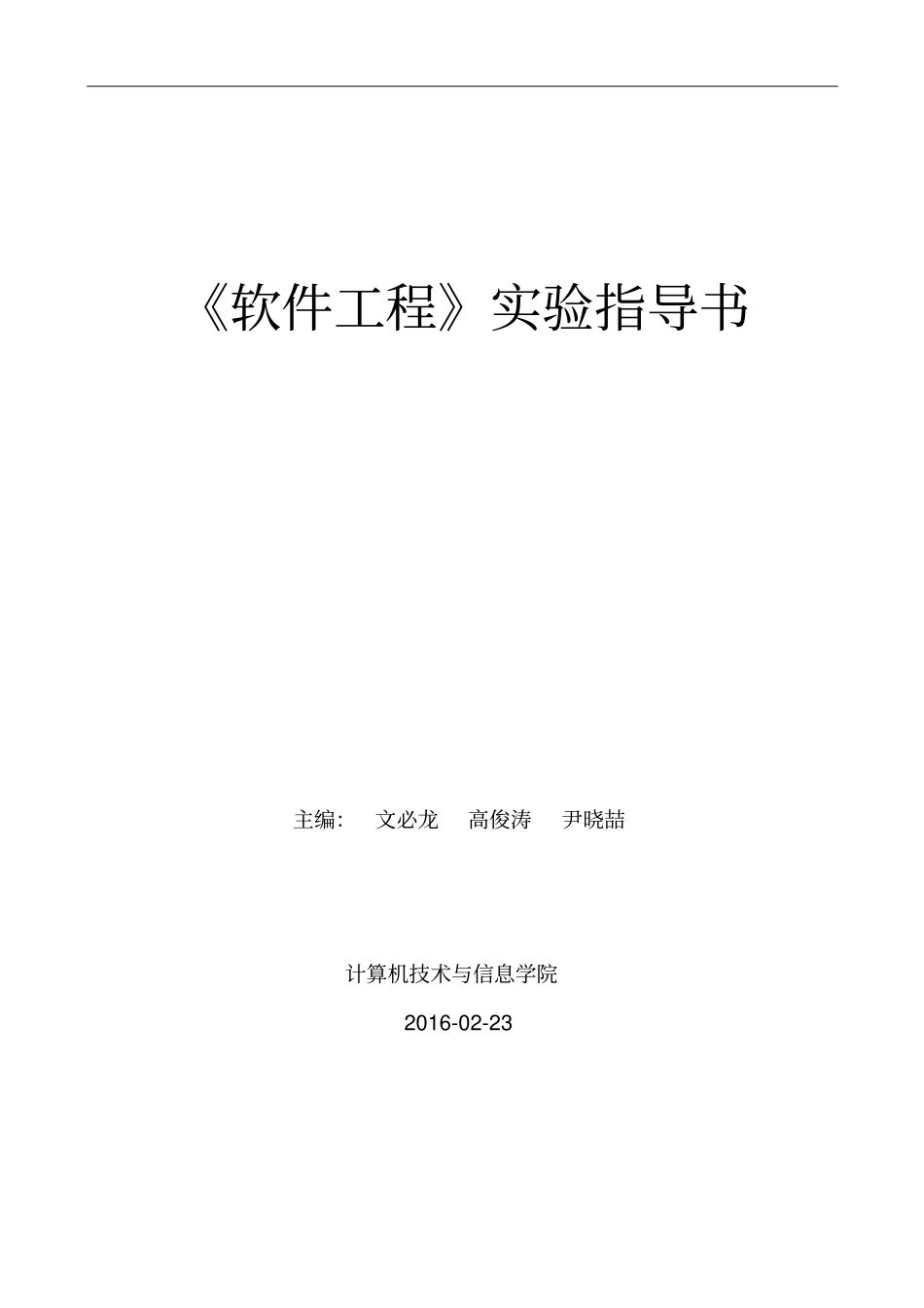

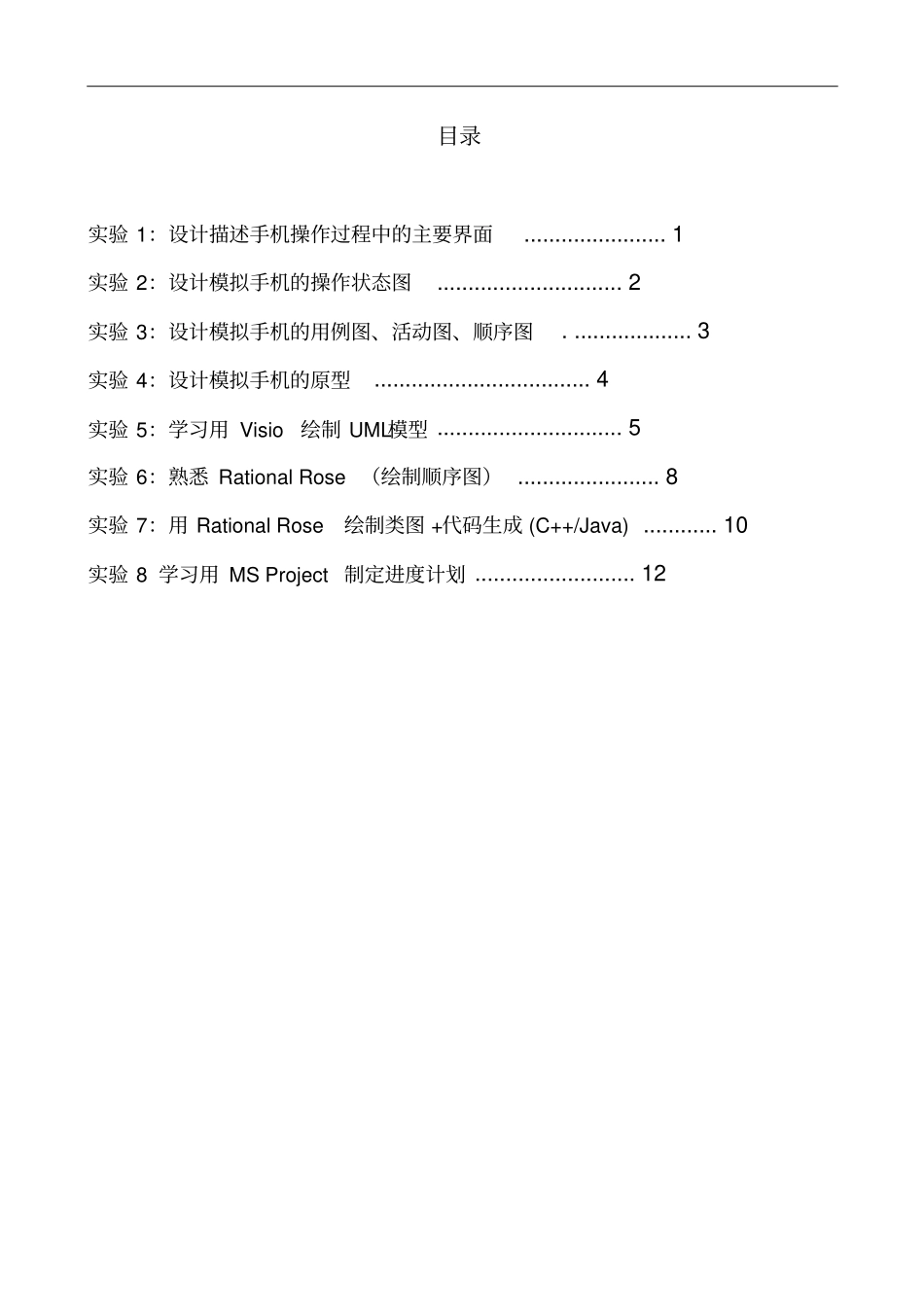

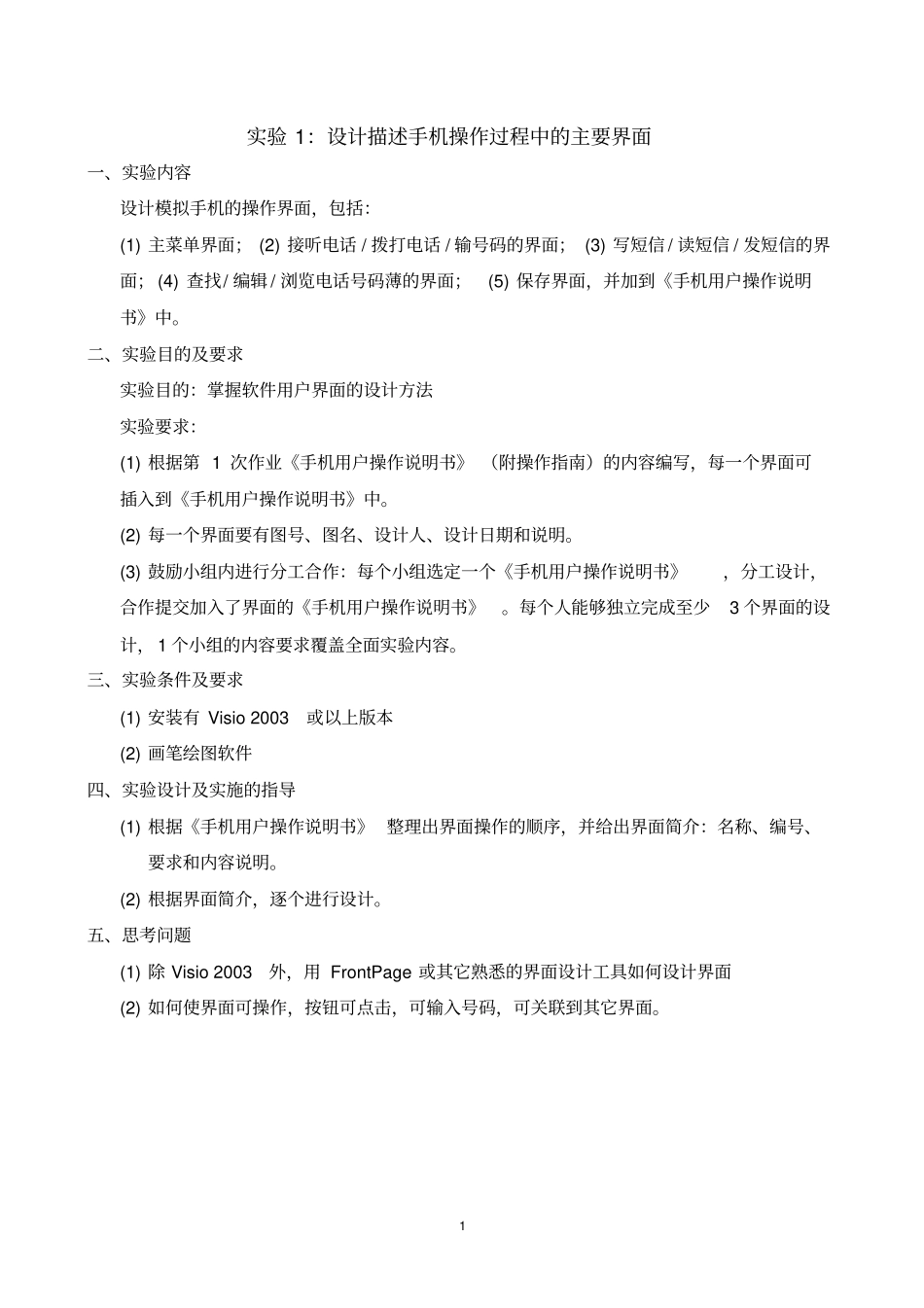

《软件工程》实验指导书主编：文必龙高俊涛尹晓喆计算机技术与信息学院2016-02-23 目录实验 1：设计描述手机操作过程中的主要界面....................... 1 实验 2：设计模拟手机的操作状态图.............................. 2 实验 3：设计模拟手机的用例图、活动图、顺序图. ................... 3 实验 4：设计模拟手机的原型................................... 4 实验 5：学习用 Visio绘制 UML模型 .............................. 5 实验 6：熟悉 Rational Rose （绘制顺序图） ....................... 8 实验 7：用 Rational Rose绘制类图 +代码生成 (C++/Java) ............ 10 实验 8 学习用 MS Project 制定进度计划 .......................... 12 1 实验 1：设计描述手机操作过程中的主要界面一、实验内容设计模拟手机的操作界面，包括：(1) 主菜单界面； (2) 接听电话 / 拨打电话 / 输号码的界面； (3) 写短信 / 读短信 / 发短信的界面； (4) 查找/ 编辑 / 浏览电话号码薄的界面；(5) 保存界面，并加到《手机用户操作说明书》中。二、实验目的及要求实验目的：掌握软件用户界面的设计方法实验要求：(1) 根据第 1 次作业《手机用户操作说明书》 （附操作指南）的内容编写，每一个界面可插入到《手机用户操作说明书》中。(2) 每一个界面要有图号、图名、设计人、设计日期和说明。(3) 鼓励小组内进行分工合作：每个小组选定一个《手机用户操作说明书》，分工设计，合作提交加入了界面的《手机用户操作说明书》。每个人能够独立完成至少3 个界面的设计， 1 个小组的内容要求覆盖全面实验内容。三、实验条件及要求(1) 安装有 Visio 2003或以上版本(2) 画笔绘图软件四、实验设计及实施的指导(1) 根据《手机用户操作说明书》 整理出界面操作的顺序，并给出界面简介：名称、编号、要求和内容说明。(2) 根据界面简介，逐个进行设计。五、思考问题(1) 除 Visio 2003外，用 FrontPage 或其它熟悉的界面设计工具如何设计界面(2) 如何使界面可操作，按钮可点击，可输入号码，可关联到其它界面。2 实验 2：设计模拟手机的操作状态图一、实验内容设计模拟手机的操作状态图。(1) 接听电话 / 拨打电话 / 输号码的状态图(2) 写短信 / 读短信 / 发短信的状态图(3) 查找 / 编辑 / 浏览电话号码薄的状态图二、实验目的及要求实验目的：掌握状...
