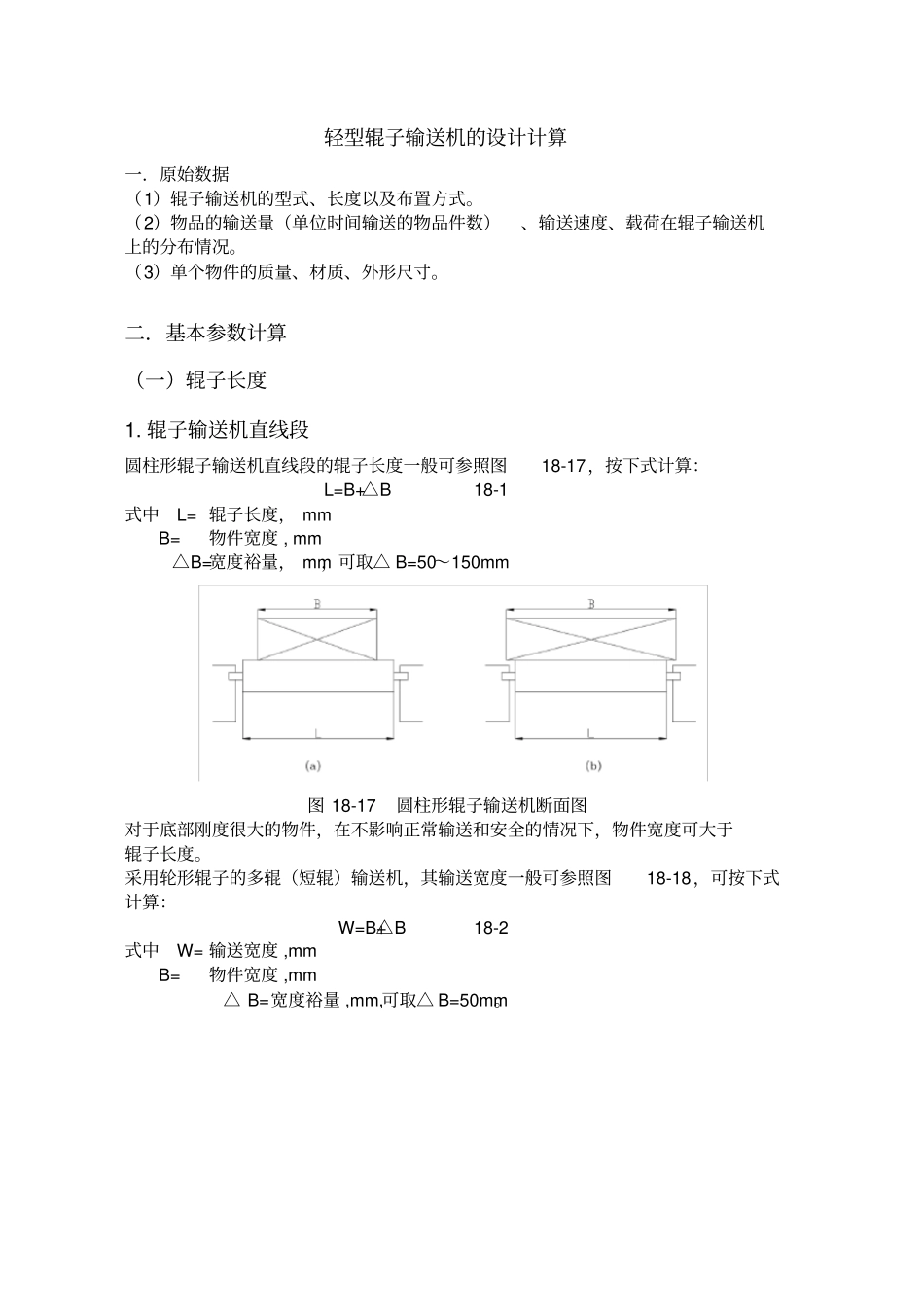

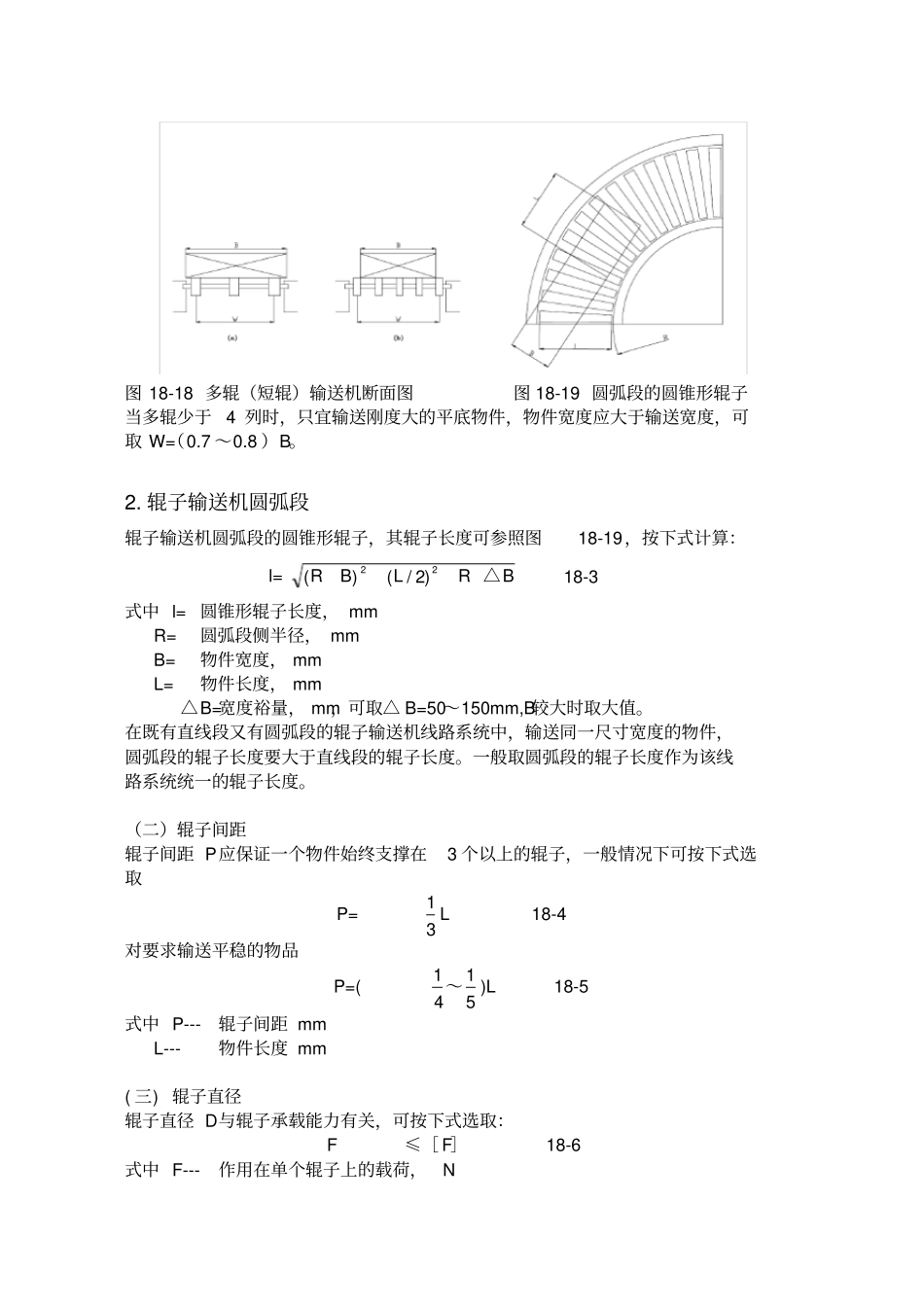

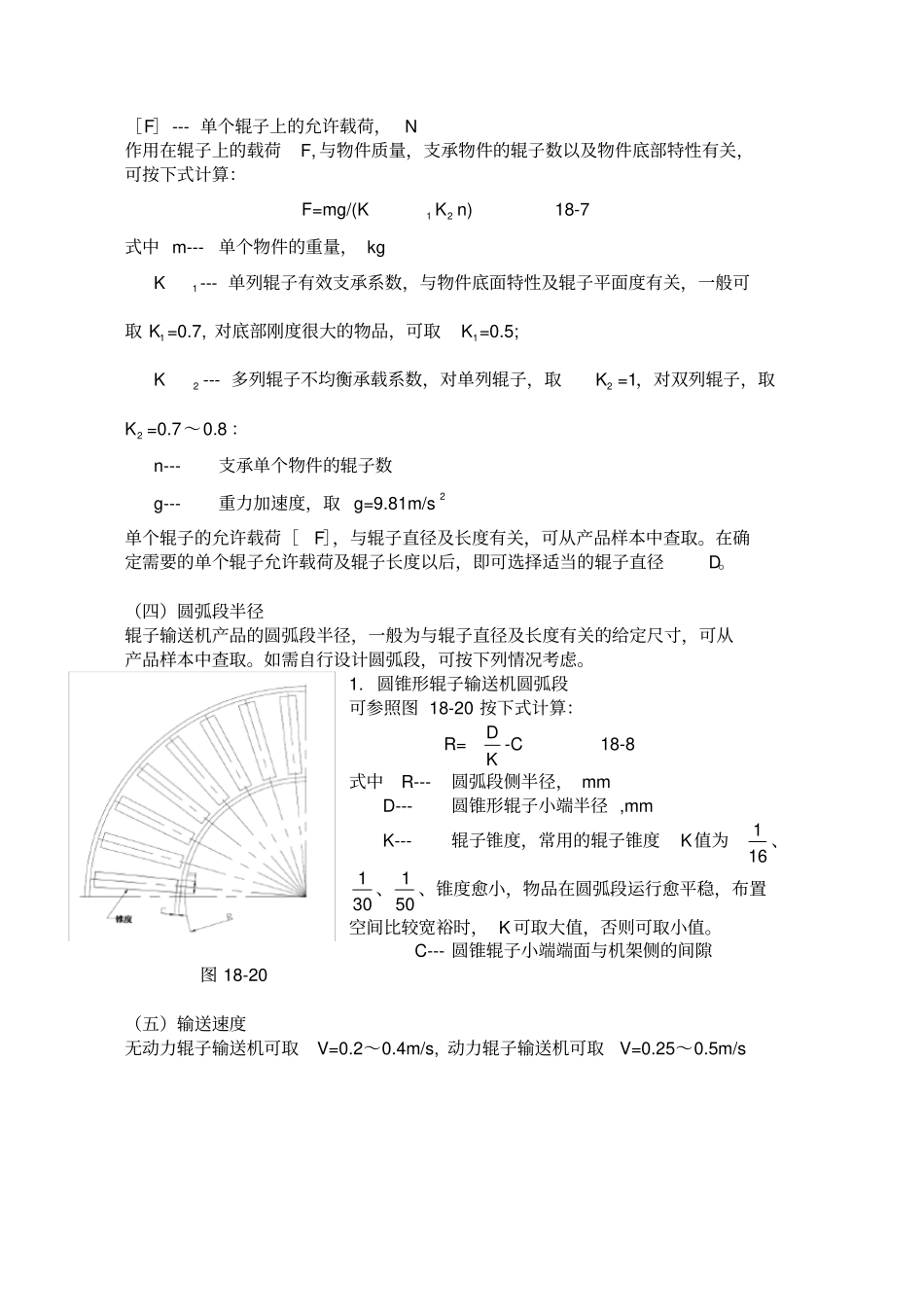

轻型辊子输送机的设计计算一．原始数据（1）辊子输送机的型式、长度以及布置方式。（2）物品的输送量（单位时间输送的物品件数）、输送速度、载荷在辊子输送机上的分布情况。（3）单个物件的质量、材质、外形尺寸。二．基本参数计算（一）辊子长度1. 辊子输送机直线段圆柱形辊子输送机直线段的辊子长度一般可参照图18-17，按下式计算：L=B+△B 18-1 式中 L= 辊子长度， mm B=物件宽度 , mm △B=宽度裕量， mm，可取△ B=50～150mm 图 18-17 圆柱形辊子输送机断面图对于底部刚度很大的物件，在不影响正常输送和安全的情况下，物件宽度可大于辊子长度。采用轮形辊子的多辊（短辊）输送机，其输送宽度一般可参照图18-18，可按下式计算：W=B+△B 18-2 式中 W= 输送宽度 ,mm B=物件宽度 ,mm △ B=宽度裕量 ,mm,可取△ B=50mm。图 18-18 多辊（短辊）输送机断面图图 18-19 圆弧段的圆锥形辊子当多辊少于4 列时，只宜输送刚度大的平底物件，物件宽度应大于输送宽度，可取 W=（0.7 ～0.8 ）B。2. 辊子输送机圆弧段辊子输送机圆弧段的圆锥形辊子，其辊子长度可参照图18-19，按下式计算：l=BRLBR△22)2/()( 18-3 式中 l=圆锥形辊子长度， mm R=圆弧段侧半径， mm B=物件宽度， mm L=物件长度， mm △B=宽度裕量， mm，可取△ B=50～150mm,B较大时取大值。在既有直线段又有圆弧段的辊子输送机线路系统中，输送同一尺寸宽度的物件，圆弧段的辊子长度要大于直线段的辊子长度。一般取圆弧段的辊子长度作为该线路系统统一的辊子长度。（二）辊子间距辊子间距 P应保证一个物件始终支撑在3 个以上的辊子，一般情况下可按下式选取 P=31 L 18-4 对要求输送平稳的物品 P=(5141 ～)L 18-5 式中 P---辊子间距 mm L---物件长度 mm ( 三) 辊子直径辊子直径 D与辊子承载能力有关，可按下式选取： F≤［ F］ 18-6 式中 F---作用在单个辊子上的载荷，N ［F］--- 单个辊子上的允许载荷， N 作用在辊子上的载荷F, 与物件质量，支承物件的辊子数以及物件底部特性有关，可按下式计算： F=mg/(K1 K2 n) 18-7 式中 m---单个物件的重量， kg K1--- 单列辊子有效支承系数，与物件底面特性及辊子平面度有关，一般可取 K1=0.7, 对底部刚度很大的物品，可取K1=0.5; K2 --- 多列辊子不均衡承载系数，对单列辊子，取K2 =1，对双列辊子，取K2 =0.7～0.8 ： n---支承单个物件的辊子数 g---重...
