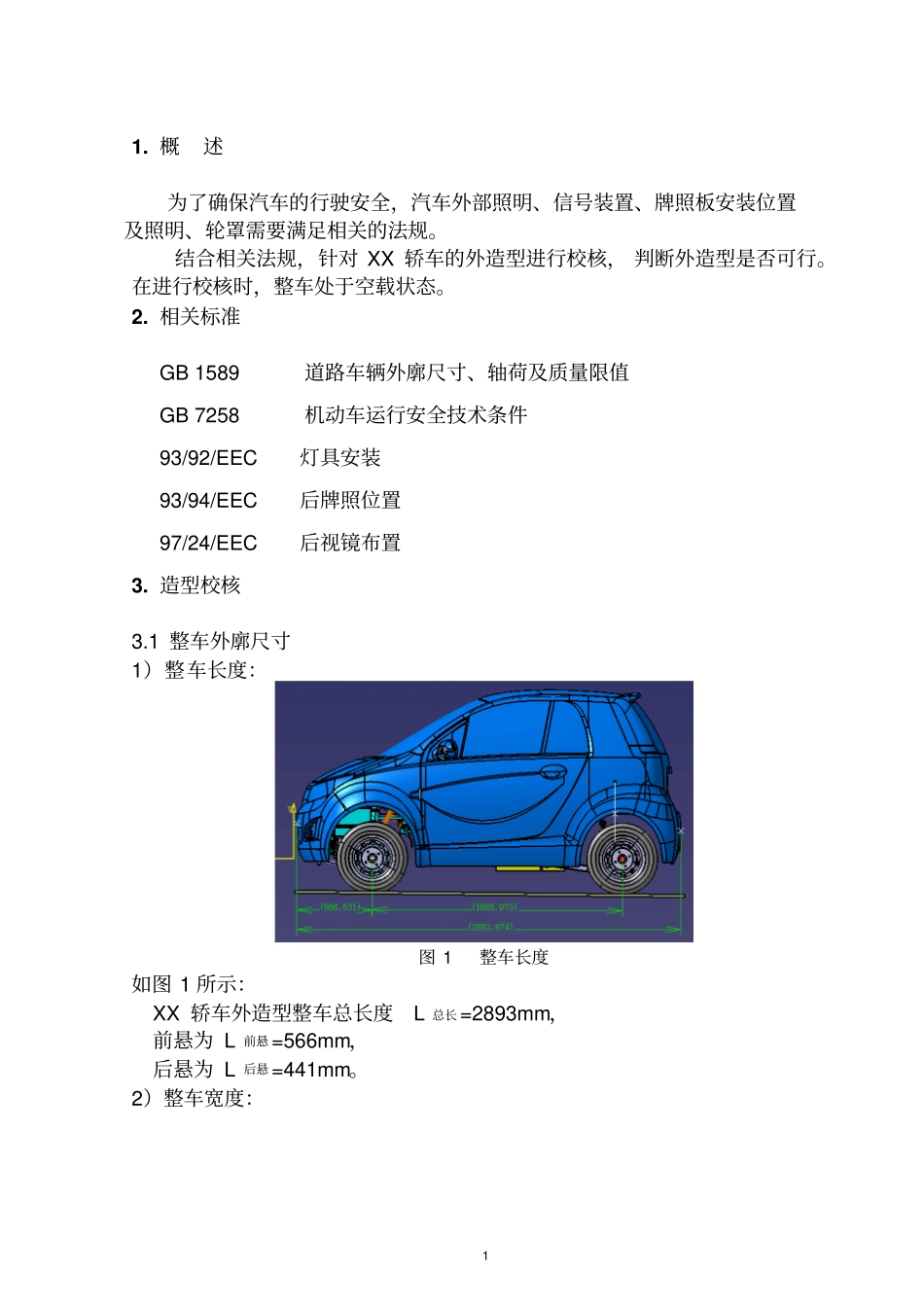

轿车外造型工程可行性分析报告

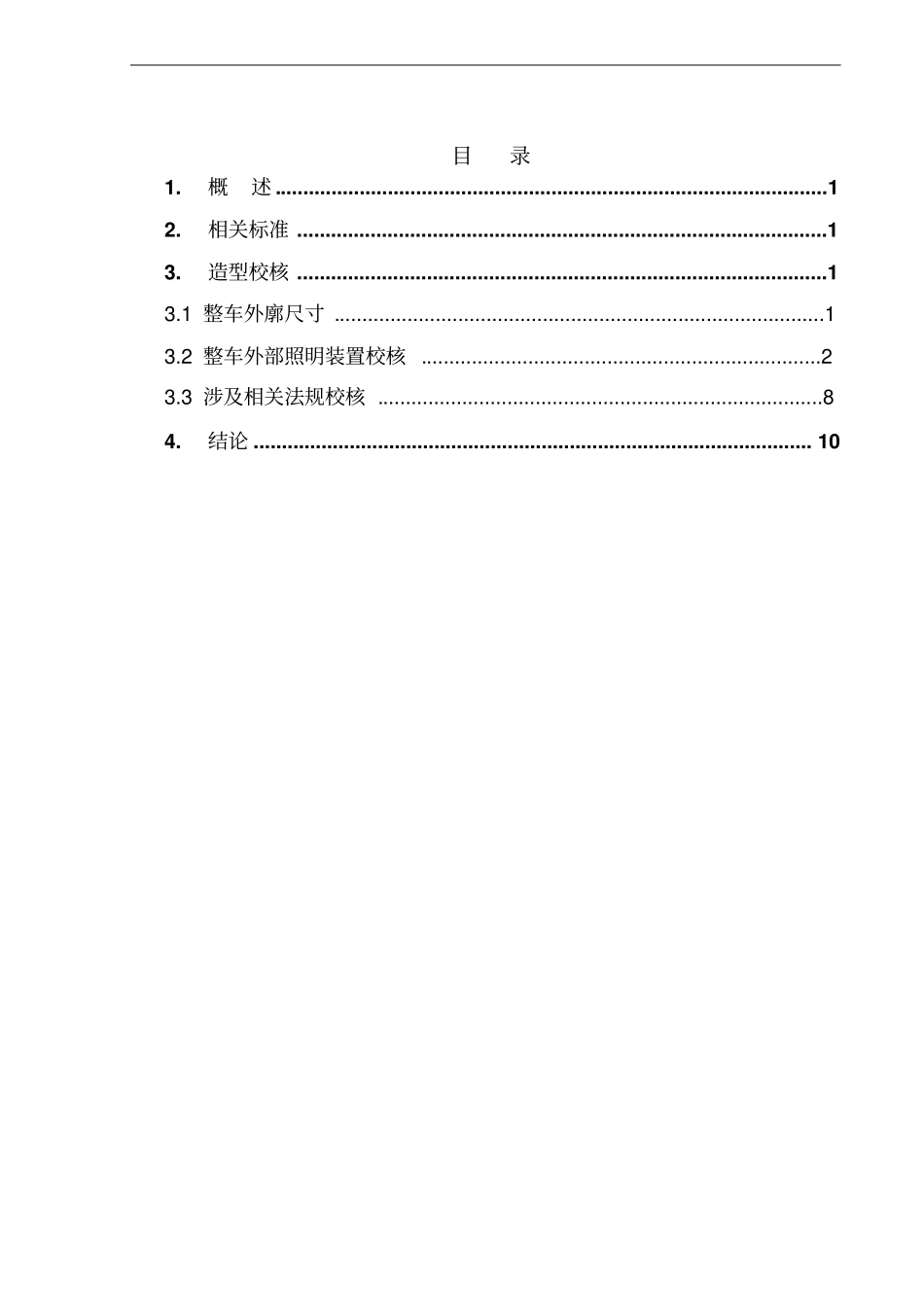

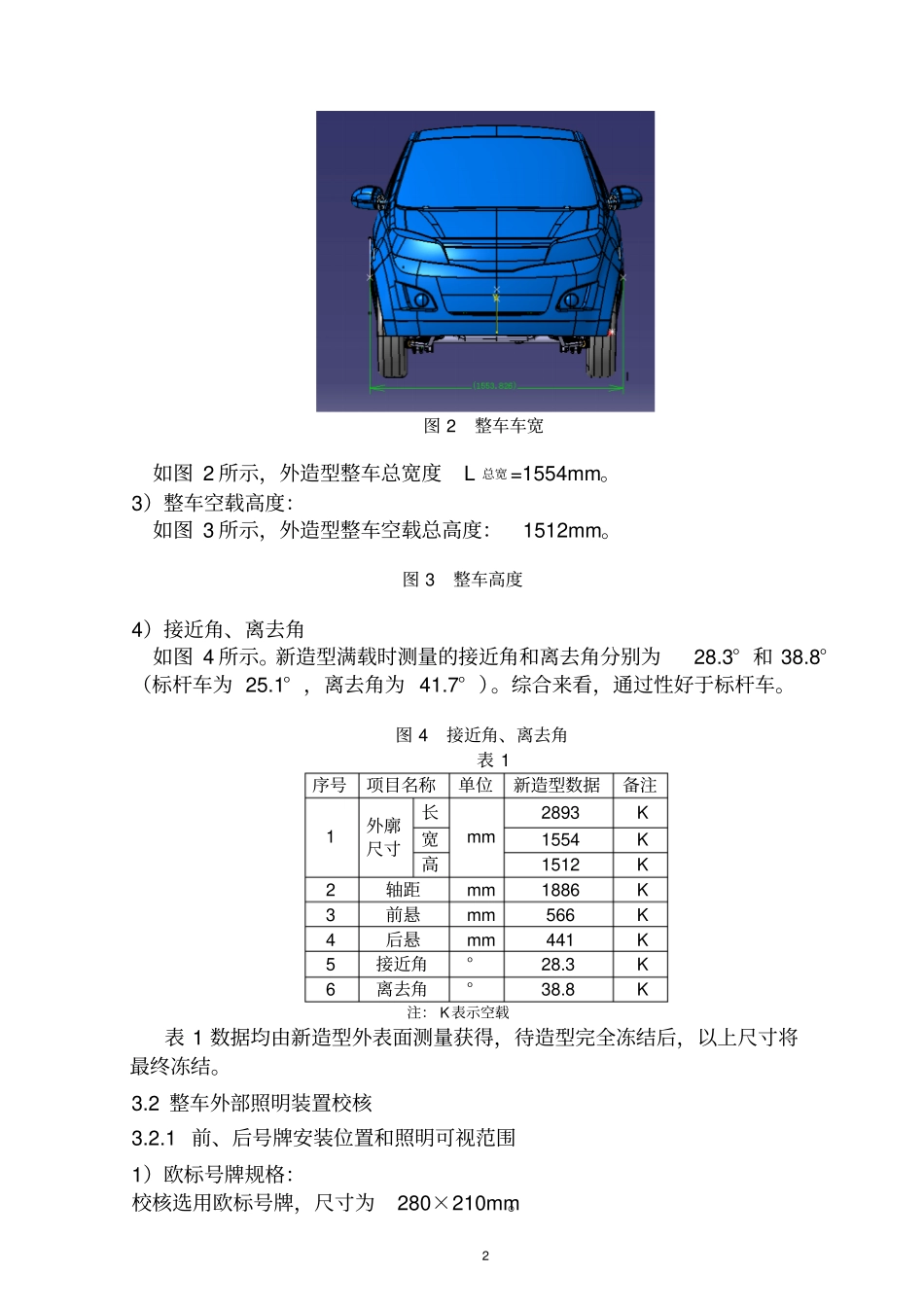

目录1.概述 ..................................................................................................12.相关标准 ..............................................................................................13.造型校核 ..............................................................................................13.1 整车外廓尺寸 .......................................................................................13.2 整车外部照明装置校核 .......................................................................23.3 涉及相关法规校核 ...............................................................................84.结论 ................................................................................................... 101 1. 概述为了确保汽车的行驶安全，汽车外部照明、信号装置、牌照板安装位置及照明、轮罩需要满足相关的法规。结合相关法规，针对 XX 轿车的外造型进行校核， 判断外造型是否可行。在进行校核时，整车处于空载状态。2. 相关标准GB 1589 道路车辆外廓尺寸、轴荷及质量限值GB 7258 机动车运行安全技术条件93/92/EEC 灯具安装93/94/EEC 后牌照位置97/24/EEC 后视镜布置3. 造型校核3.1 整车外廓尺寸1）整车长度：图 1 整车长度如图 1 所示：XX 轿车外造型整车总长度L 总长=2893mm，前悬为 L 前悬=566mm，后悬为 L 后悬=441mm。2）整车宽度：2 图 2 整车车宽如图 2 所示，外造型整车总宽度L 总宽=1554mm。3）整车空载高度：如图 3 所示，外造型整车空载总高度：1512mm。图 3 整车高度4）接近角、离去角如图 4 所示。新造型满载时测量的接近角和离去角分别为28.3° 和 38.8°（标杆车为 25.1° ，离去角为 41.7° ）。综合来看，通过性好于标杆车。图 4 接近角、离去角表 1 序号项目名称单位新造型数据备注1 外廓尺寸长mm 2893 K 宽1554 K 高1512 K 2 轴距mm 1886 K 3 前悬mm 566 K 4 后悬mm 441 K 5 接近角°28.3 K 6 离去角°38.8 K 注： K表示空载表 1 数据均由新造型外表面测量获得，待造型完全冻结后，以上尺寸将最终冻结。3.2 整车外部照明装置校核3.2.1 前、后号牌安装位置和照明可视范围1）欧标号牌规格：校核选用欧标号牌，尺寸为280×210mm。3 图 5 欧标号...
