输煤系统皮带机作业指导书

输煤系统皮带机作业指导书_第1页
1/10
输煤系统皮带机作业指导书_第2页
2/10
输煤系统皮带机作业指导书_第3页
3/10

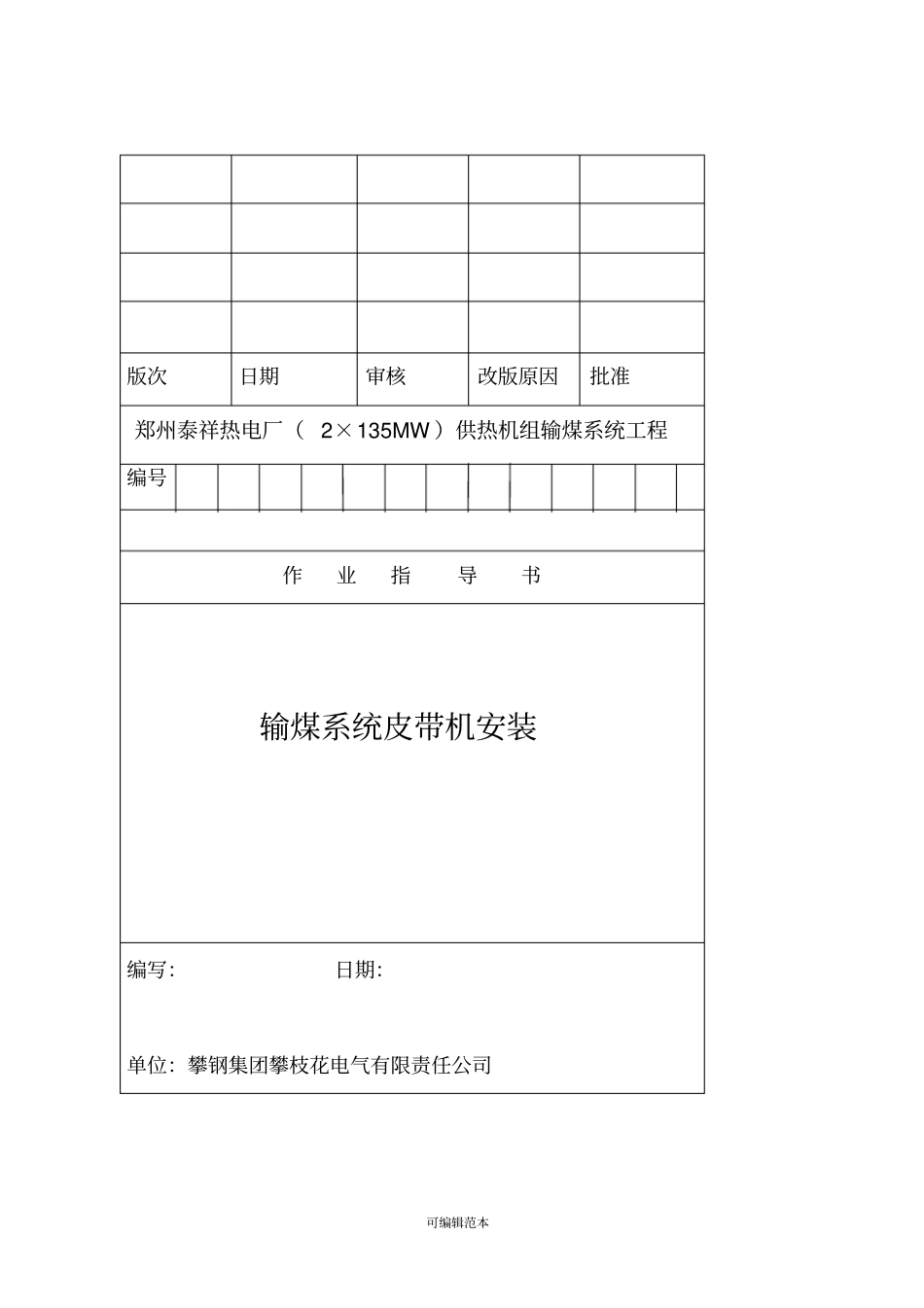

可编辑范本版次日期审核改版原因批准郑州泰祥热电厂( 2×135MW )供热机组输煤系统工程编号作业指导书输煤系统皮带机安装编写:日期:单位:攀钢集团攀枝花电气有限责任公司可编辑范本一、工程概况:郑州泰祥 2×135MW供热机组输煤系统设备安装施工内容包括:1#AB—— 6#AB 、7#、8#带式输送机,共计 14 条;胶带宽度 1 米,胶带总长 2954米,总重 321.4T。工程特点是工作量较大,设备台件多,施工点多面广,交叉作业多,需土建在钢栈桥底浇注混凝养生期强度合格后方可进行,施工难度很大。设备统计表:序号名称性能参数单位重量1 1#AB 带式输送机B=1000mm v=2m/s α =0~15 °吨99.898 Lh=141.10m L=143.041m =550t/h 吨2 2#AB 带式输送机B=1000mm v=2m/s α =8.5 °吨31.883 Lh=44.30m L=44.792m Q=550t/h 吨3 3#AB 带式输送机B=1000mm v=2m/s α =12°吨35.858 Lh=58.60m L=59.909m Q=550t/h 吨4 4#AB 带式输送机B=1000mm v=2m/s α =14°15’ 吨49.148 Lh=92.650m L=95.591m Q=550t/h 吨5 5#AB 带式输送机B=1000mm v=2m/s α =14°18’ 吨70.494 Lh=149.650m L=154.435m Q=550t/h 吨6 6#AB 带式输送机B=1000mm v=2m/s α =0°吨45.408 Lh=87.10m L=87.10m Q=550t/h 吨7 7#带式输送机B=1000mm v=2m/s α =12°30’ 吨28.673 Lh=93.30m L=95.565m Q=550t/h 吨8 8#带式输送机B=1000mm v=2m/s α =0~10 °吨19.952 Lh=86.90m L=87.30m Q=550t/h 吨二:编制依据:1、《电力建设施工和验收技术规范范(锅炉篇)》;2、《带式输送机技术条件》GB10595-89;3、《连续输送设备安装工程施工及验收规范》JBJ32-96;3、电力建设施工,验收和质量验评标准汇编;4、设计图纸。可编辑范本三、工具准备:1.交流电焊机二台2.磨光机二台3.5m 卷尺三把4.100m钢盘尺一把5.角尺三把6.直尺 1m 三把7.水平仪二个8.手锤四把9.大锤一把10.撬棍四根11.气焊机具一套12.卷扬3t 一台13.手拉葫芦: 2t 四台; 3t 二台14.千斤顶: 5t 二个; 16t 二个15.活动扳手:200mm 二把, 400mm 四把16.硫化器二台(厂供)。四、施工方案及工艺安装前对设备进行检查与清理,并做好记录。加工配置足够的垫铁以备安装。对土建移交的基础进行复测,根据确认的纵横中心线划出每只基础的中心线,用油漆做好标记,复测标高,定出基础标高,保证皮带机头尾部及其他设备...
