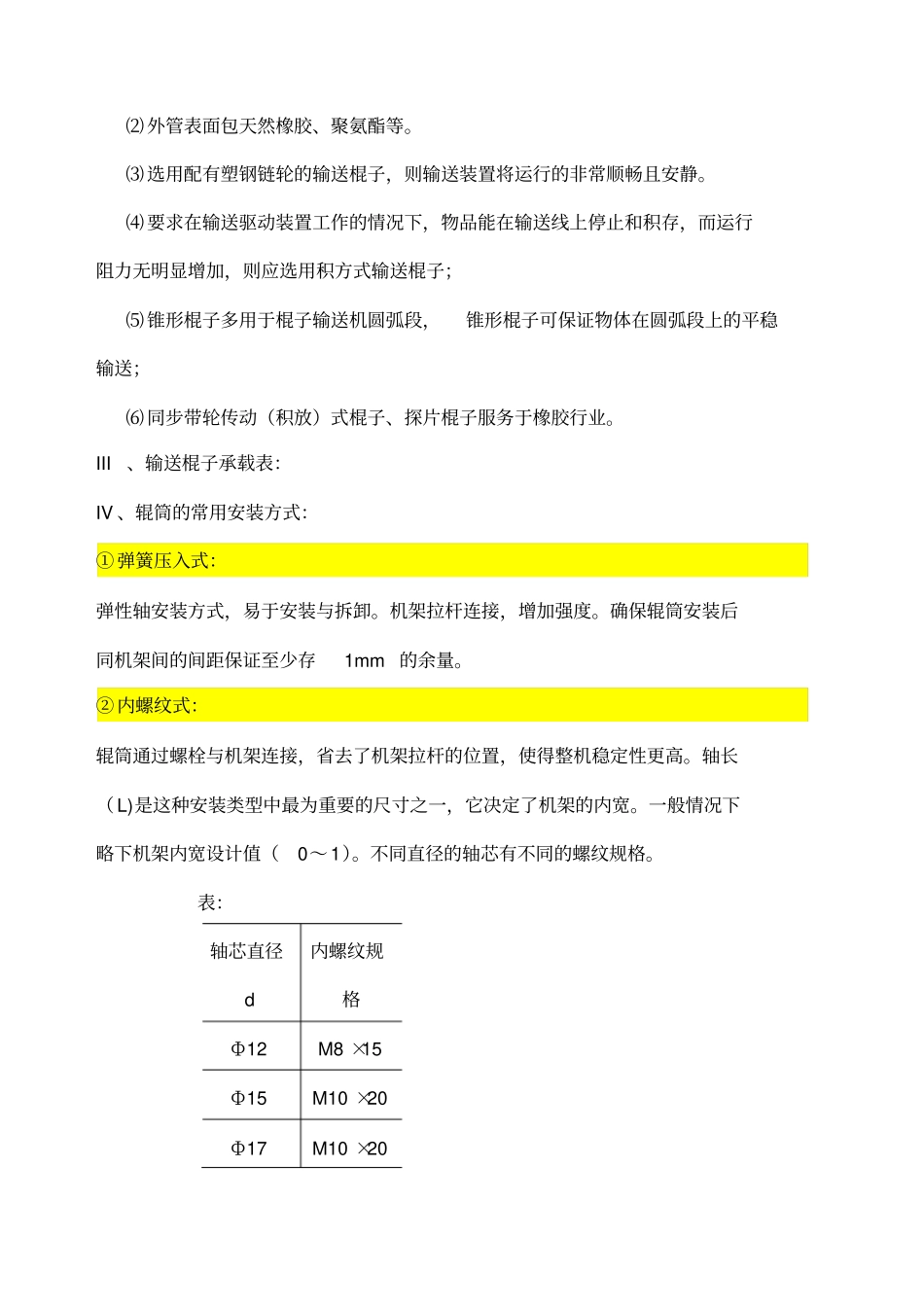

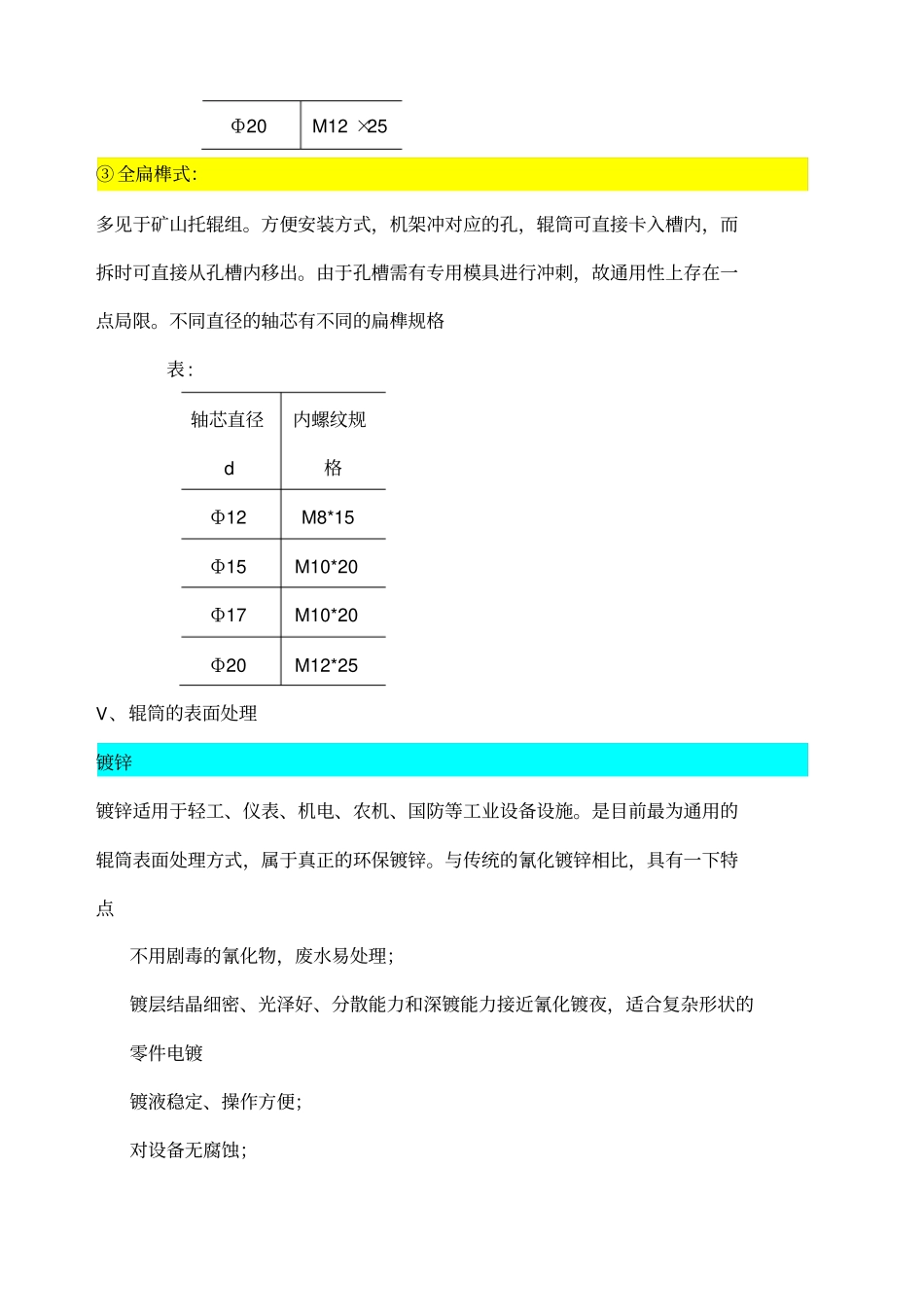

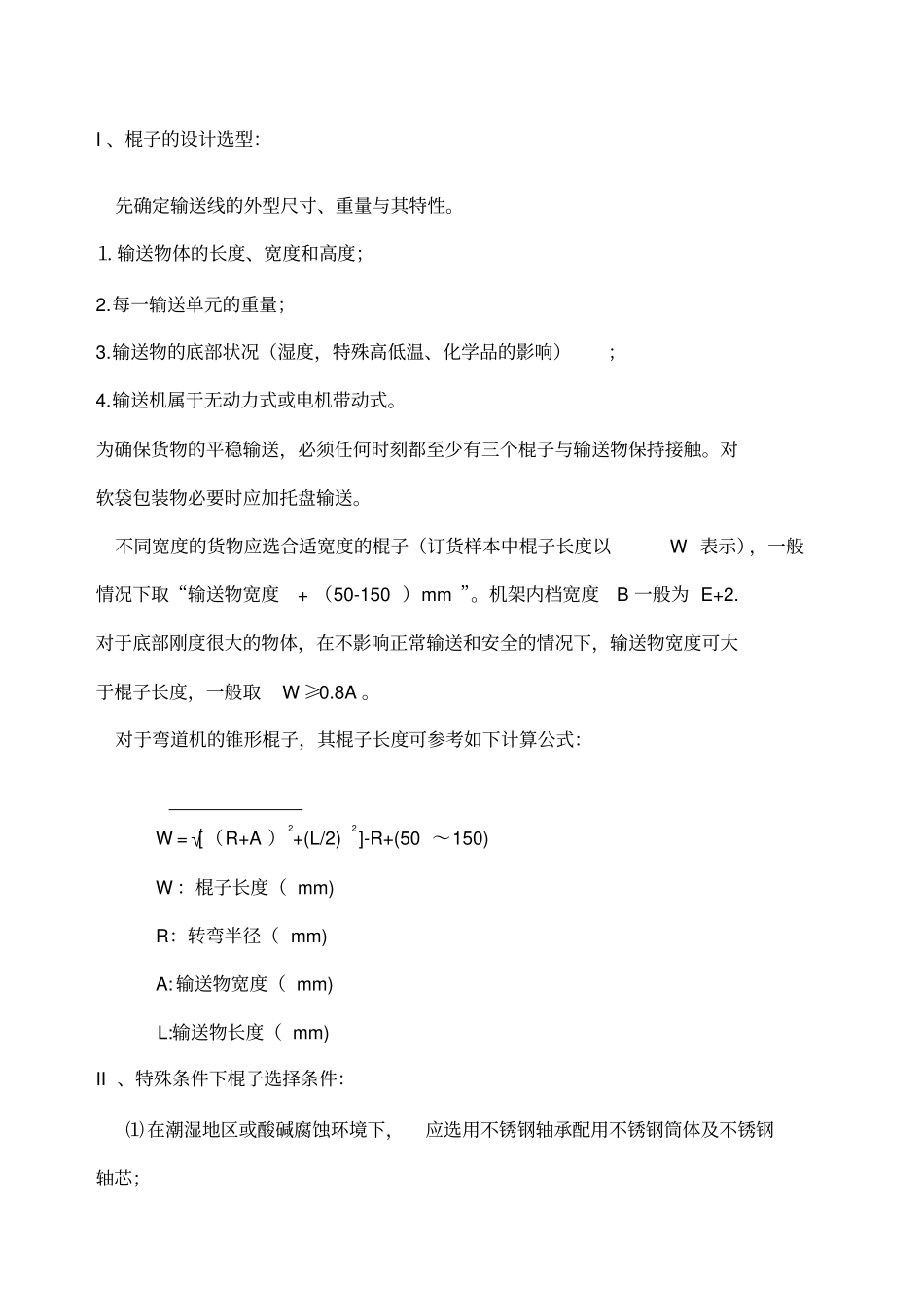

I 、棍子的设计选型：先确定输送线的外型尺寸、重量与其特性。⒈ 输送物体的长度、宽度和高度；2.每一输送单元的重量；3.输送物的底部状况（湿度，特殊高低温、化学品的影响）；4.输送机属于无动力式或电机带动式。为确保货物的平稳输送，必须任何时刻都至少有三个棍子与输送物保持接触。对软袋包装物必要时应加托盘输送。不同宽度的货物应选合适宽度的棍子（订货样本中棍子长度以W 表示），一般情况下取“输送物宽度+ （50-150 ）mm ”。机架内档宽度B 一般为 E+2. 对于底部刚度很大的物体，在不影响正常输送和安全的情况下，输送物宽度可大于棍子长度，一般取W ≥0.8A 。对于弯道机的锥形棍子，其棍子长度可参考如下计算公式：W =√[（R+A ）2+(L/2)2]-R+(50 ～150) W ：棍子长度（ mm) R：转弯半径（ mm) A: 输送物宽度（ mm) L:输送物长度（ mm) II 、特殊条件下棍子选择条件：⑴ 在潮湿地区或酸碱腐蚀环境下，应选用不锈钢轴承配用不锈钢筒体及不锈钢轴芯；⑵ 外管表面包天然橡胶、聚氨酯等。⑶ 选用配有塑钢链轮的输送棍子，则输送装置将运行的非常顺畅且安静。⑷ 要求在输送驱动装置工作的情况下，物品能在输送线上停止和积存，而运行阻力无明显增加，则应选用积方式输送棍子；⑸ 锥形棍子多用于棍子输送机圆弧段，锥形棍子可保证物体在圆弧段上的平稳输送；⑹ 同步带轮传动（积放）式棍子、探片棍子服务于橡胶行业。III、输送棍子承载表：IV 、辊筒的常用安装方式：① 弹簧压入式：弹性轴安装方式，易于安装与拆卸。机架拉杆连接，增加强度。确保辊筒安装后同机架间的间距保证至少存1mm 的余量。② 内螺纹式：辊筒通过螺栓与机架连接，省去了机架拉杆的位置，使得整机稳定性更高。轴长（ L)是这种安装类型中最为重要的尺寸之一，它决定了机架的内宽。一般情况下略下机架内宽设计值（0～ 1）。不同直径的轴芯有不同的螺纹规格。表：轴芯直径d 内螺纹规格Ф12 M8 ×15Ф15 M10 ×20Ф17 M10 ×20Ф20 M12 ×25③ 全扁榫式：多见于矿山托辊组。方便安装方式，机架冲对应的孔，辊筒可直接卡入槽内，而拆时可直接从孔槽内移出。由于孔槽需有专用模具进行冲刺，故通用性上存在一点局限。不同直径的轴芯有不同的扁榫规格表 : 轴芯直径d 内螺纹规格Ф12 M8*15 Ф15 M10*20 Ф17 M10*20 Ф20 M12*25 V、辊筒的表面处理镀锌镀锌适用于轻工、仪表、机电、农机、国防等工业设备设施。是目...
