哈工大DSP课程报告VIP免费

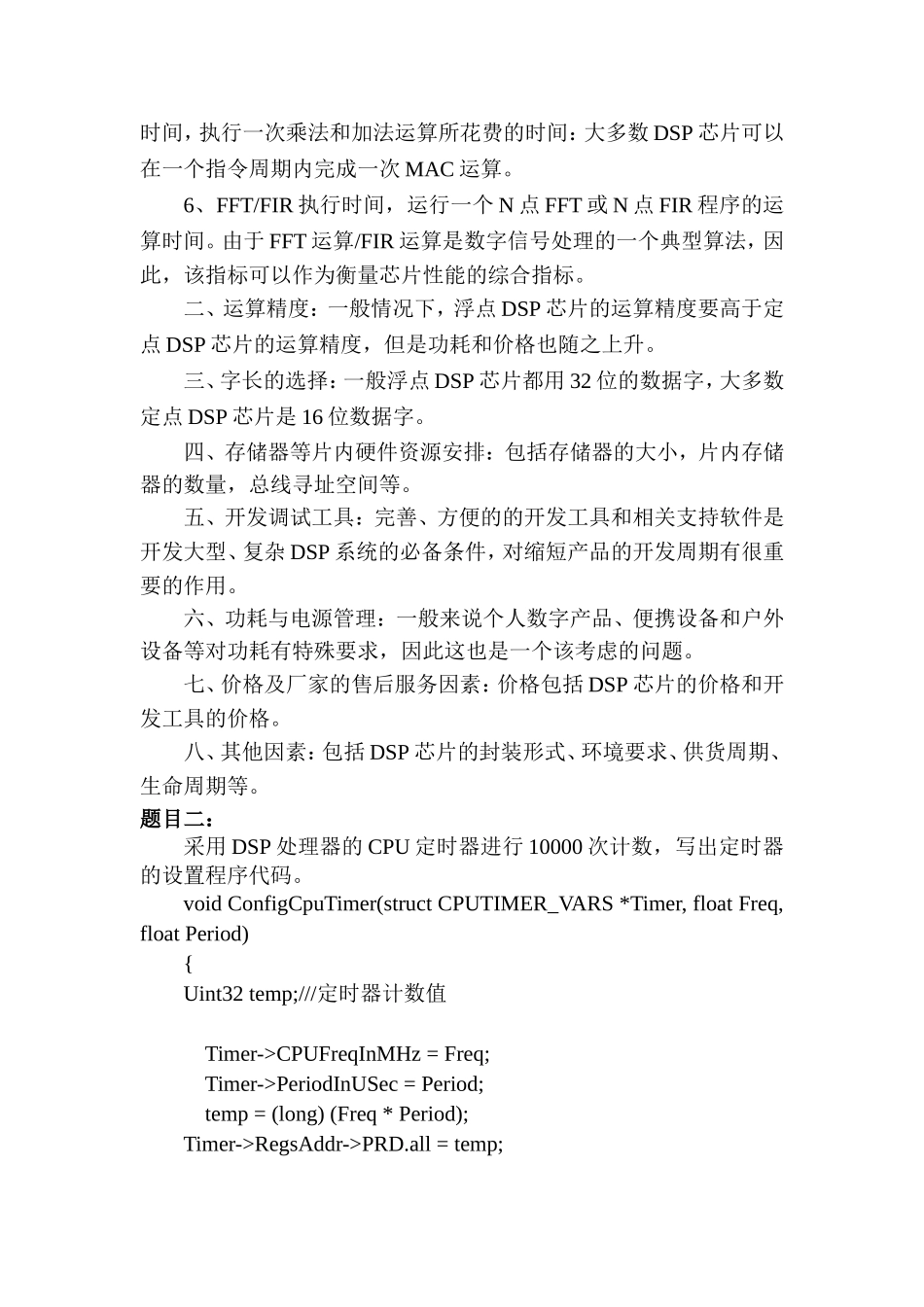

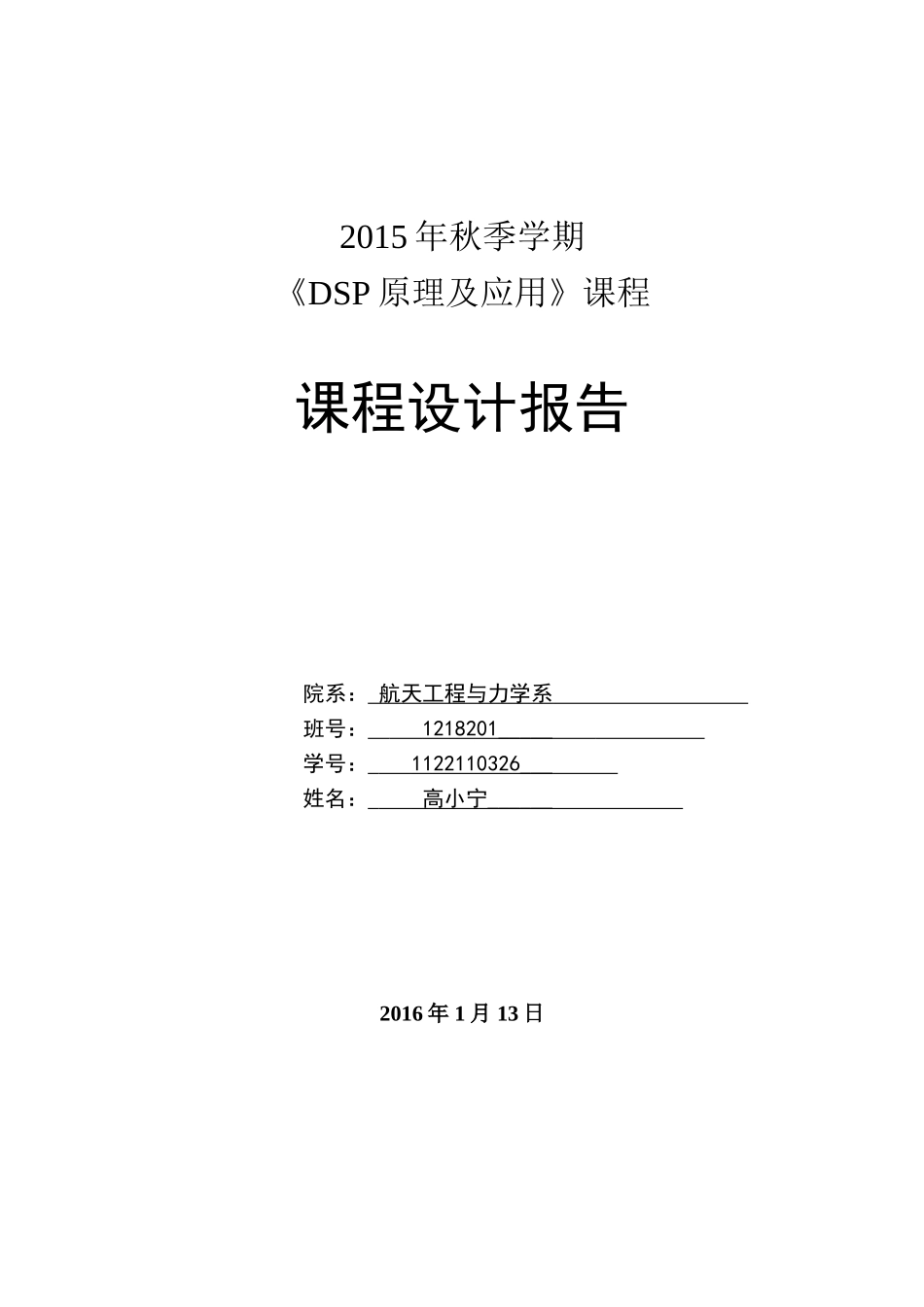

2015年秋季学期《DSP原理及应用》课程课程设计报告院系：航天工程与力学系班号：1218201_____学号：1122110326___姓名：高小宁______2016年1月13日审阅教师：考核成绩：________________题目一：结合学习过的DSP基本知识，试论述如果采用DSP为核心器件设计系统，需要考虑哪些性能指标、遵循哪些设计原则？一、运算速度：首先我们要确定数字信号处理的算法，算法确定以后其运算量和完成时间也就大体确定了，根据运算量及其时间要求就可以估算DSP芯片运算速度的下限。在选择DSP芯片时，各个芯片运算速度的衡量标准主要有：1、MIPS(MillionsofInstructionsPerSecond)，百万条指令/秒，一般DSP为20~100MIPS，使用超长指令字的TMS320B2XX为2400MIPS。必须指出的是这是定点DSP芯片运算速度的衡量指标，应注意的是，厂家提供的该指标一般是指峰值指标，因此，系统设计时应留有一定的裕量。2、MOPS(MillionsofOperationsPerSecond)，每秒执行百万操作。这个指标的问题是什么是一次操作，通常操作包括CPU操作外，还包括地址计算、DMA访问数据传输、I/O操作等。一般说MOPS越高意味着乘积-累加和运算速度越快。MOPS可以对DSP芯片的性能进行综合描述。3、MFLOPS（MillionFloatingPointOperationsPerSecond），百万次浮点操作/秒，这是衡量浮点DSP芯片的重要指标。例如TMS320C31在主频为40MHz时，处理能力为40MFLOPS，TMS320C6701在指令周期为6ns时，单精度运算可达1GFLOPS。浮点操作包括浮点乘法、加法、减法、存储等操作。应注意的是，厂家提供的该指标一般是指峰值指标，因此，系统设计时应注意留有一定的裕量。4、MBPS(MillionBitPerSecond)，它是对总线和I/O口数据吞吐率的度量，也就是某个总线或I/O的带宽。例如对TMS320C6XXX、200MHz时钟、32bit总线时，总线数据吞吐率则为800Mbyte/s或6400MBPS。5、指令周期，即执行一条指令所需的时间，通常以ns（纳秒）为单位，如TMS320LC549-80在主频为80MHz是的指令周期为12.5ns。MAC时间，执行一次乘法和加法运算所花费的时间：大多数DSP芯片可以在一个指令周期内完成一次MAC运算。6、FFT/FIR执行时间，运行一个N点FFT或N点FIR程序的运算时间。由于FFT运算/FIR运算是数字信号处理的一个典型算法，因此，该指标可以作为衡量芯片性能的综合指标。二、运算精度：一般情况下，浮点DSP芯片的运算精度要高于定点DSP芯片的运算精度，但是功耗和价格也随之上升。三、字长的选择：一般浮点DSP芯片都用32位的数据字，大多数定点DSP芯片是16位数据字。四、存储器等片内硬件资源安排：包括存储器的大小，片内存储器的数量，总线寻址空间等。五、开发调试工具：完善、方便的的开发工具和相关支持软件是开发大型、复杂DSP系统的必备条件，对缩短产品的开发周期有很重要的作用。六、功耗与电源管理：一般来说个人数字产品、便携设备和户外设备等对功耗有特殊要求，因此这也是一个该考虑的问题。七、价格及厂家的售后服务因素：价格包括DSP芯片的价格和开发工具的价格。八、其他因素：包括DSP芯片的封装形式、环境要求、供货周期、生命周期等。题目二：采用DSP处理器的CPU定时器进行10000次计数，写出定时器的设置程序代码。voidConfigCpuTimer(structCPUTIMER_VARS*Timer,floatFreq,floatPeriod){Uint32temp;///定时器计数值Timer->CPUFreqInMHz=Freq;Timer->PeriodInUSec=Period;temp=(long)(Freq*Period);Timer->RegsAddr->PRD.all=temp;Timer->RegsAddr->TPR.all=0;Timer->RegsAddr->TPRH.all=0;Timer->RegsAddr->TCR.bit.POL=0;Timer->RegsAddr->TCR.bit.TOG=0;Timer->RegsAddr->TCR.bit.TSS=1;Timer->RegsAddr->TCR.bit.TRB=1;Timer->RegsAddr->TCR.bit.FRCEN=0;Timer->RegsAddr->TCR.bit.PWIDTH=7;Timer->RegsAddr->TCR.bit.SOFT=1;Timer->RegsAddr->TCR.bit.FREE=1;Timer->RegsAddr->TCR.bit.TIE=1;Timer->InterruptCount=0;}ConfigCpuTimer(&CpuTimer0,150,10000);题目三：如果采用DSP处理器的GPIO端口点亮小灯，试画出基本的电路原理图。当GPIO端为低电平时，小灯被点亮。题目四：设计DSP处理器SCI串口同计算机通信，采用中断方式收发数据，间隔3秒发送一...
