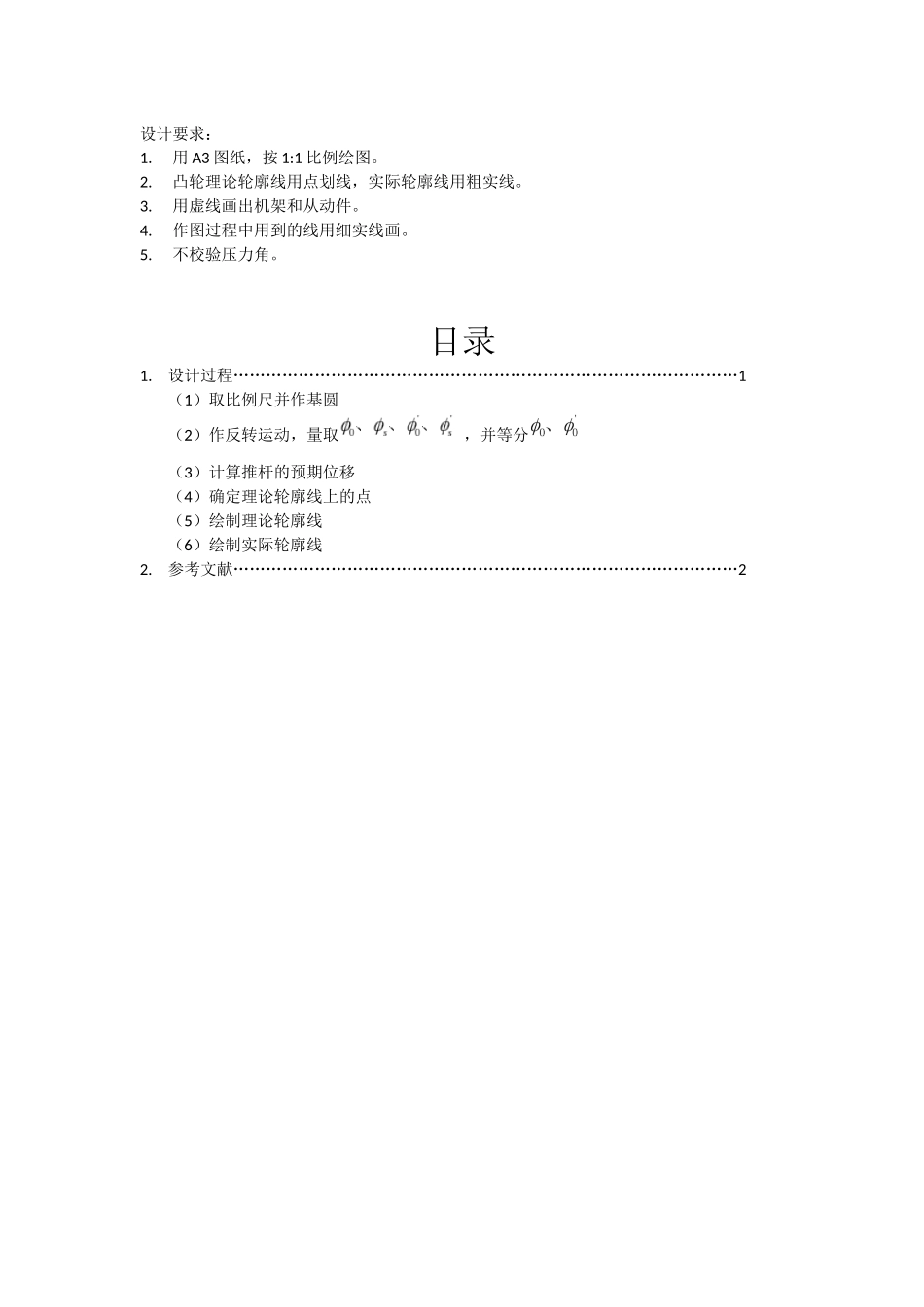

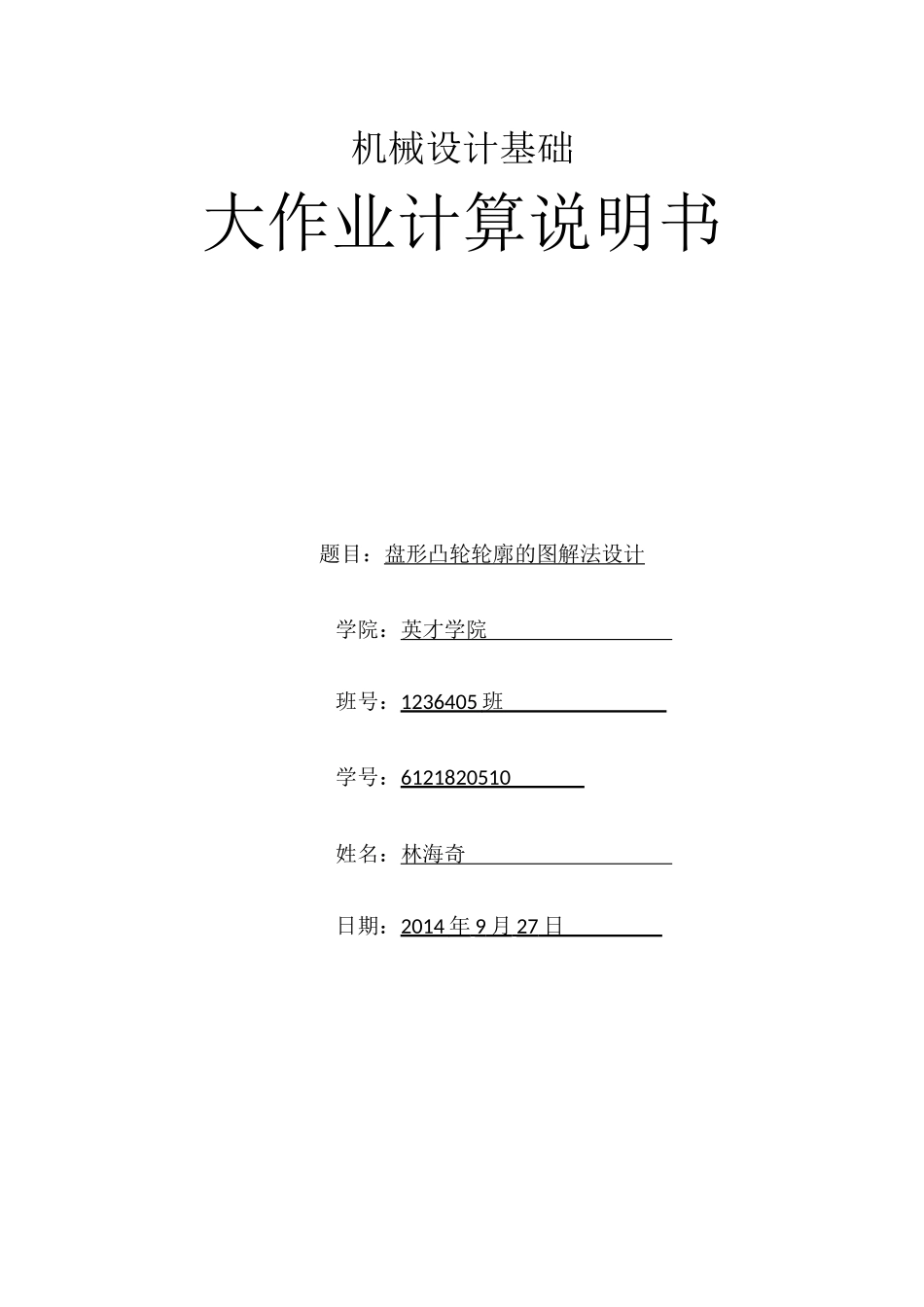

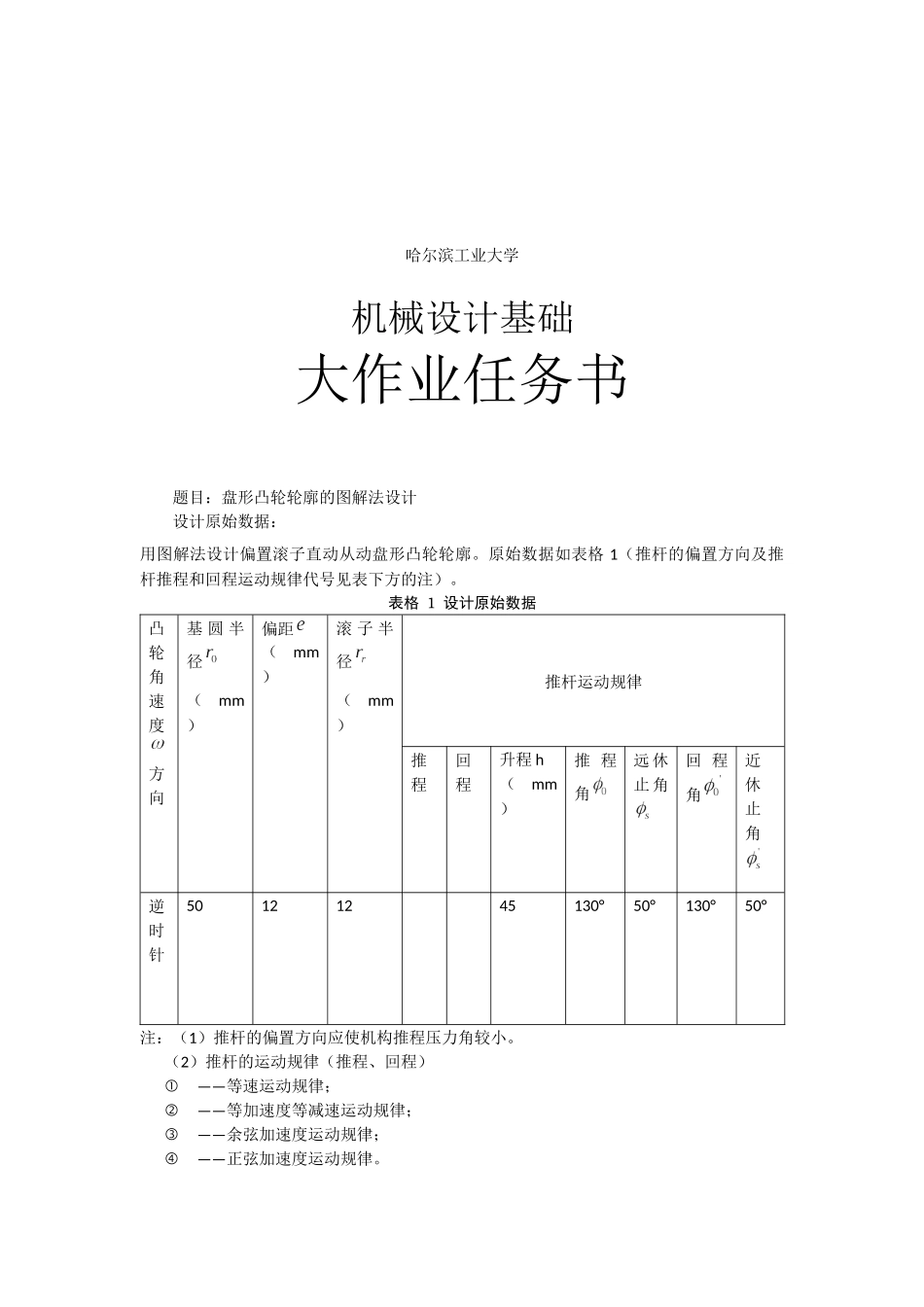

机械设计基础大作业计算说明书题目：盘形凸轮轮廓的图解法设计学院：英才学院班号：1236405班学号：6121820510姓名：林海奇日期：2014年9月27日哈尔滨工业大学机械设计基础大作业任务书题目：盘形凸轮轮廓的图解法设计设计原始数据：用图解法设计偏置滚子直动从动盘形凸轮轮廓。原始数据如表格1（推杆的偏置方向及推杆推程和回程运动规律代号见表下方的注）。表格1设计原始数据凸轮角速度方向基圆半径（mm）偏距（mm）滚子半径（mm）推杆运动规律推程回程升程h（mm）推程角远休止角回程角近休止角逆时针50121245130°50°130°50°注：（1）推杆的偏置方向应使机构推程压力角较小。（2）推杆的运动规律（推程、回程）——等速运动规律；——等加速度等减速运动规律；——余弦加速度运动规律；——正弦加速度运动规律。设计要求：1.用A3图纸，按1:1比例绘图。2.凸轮理论轮廓线用点划线，实际轮廓线用粗实线。3.用虚线画出机架和从动件。4.作图过程中用到的线用细实线画。5.不校验压力角。目录1.设计过程…………………………………………………………………………………1（1）取比例尺并作基圆（2）作反转运动，量取，并等分（3）计算推杆的预期位移（4）确定理论轮廓线上的点（5）绘制理论轮廓线（6）绘制实际轮廓线2.参考文献…………………………………………………………………………………21.设计过程（1）取比例尺并作基圆，比例尺选为1:1，实际基圆半径为基圆半径与滚子半径之和，即62mm如图1所示。（2）作反转运动，量取，并等分。在基圆上由起始点位置出发，沿顺时针方向依次量取，并等分，操作中取20°为1份，将其划分为7份。在基圆上得各等分点过凸轮回转中心O作这些等分点的连线（如图1所示），这些放射线即为在反转运动中导路所占据的一系列位置。（3）计算推杆的预期位移A.余弦加速度推程[1]由公式计算结果如表格2所示。表格2推杆推程位移计算结果02040608010012013002.69.719.830.539.344.445B.等速运动回程由公式，计算结果如表格3所示。表格3推杆回程位移计算结果0204060801001201304538.131.124.217.310.43.50（4）确定理论轮廓线上的点过圆心O作半径为12mm的偏心圆。过基圆上的等分点向导路移动方向作偏心圆的切线并反向延长。从基圆上的等分点开始向外量取推杆相应的位移，从而形成一系列的点，这些点即为理论轮廓线上的点。如图2所示。（5）绘制理论轮廓线将理论轮廓线上的点用光滑的曲线连接，形成的光滑曲线即为理论轮廓线。见图2.（6）绘制实际轮廓线在理论轮廓线上的推程和回程范围中，作无数半径为12mm的圆，这些圆是滚子的轮廓线。用粗实线作这些圆的内包络线，即为实际的轮廓线，见图2。2.参考文献[1]宋宝玉，王瑜，张锋主编.机械设计基础(M).哈尔滨：哈尔滨工业大学出版社，2010.
