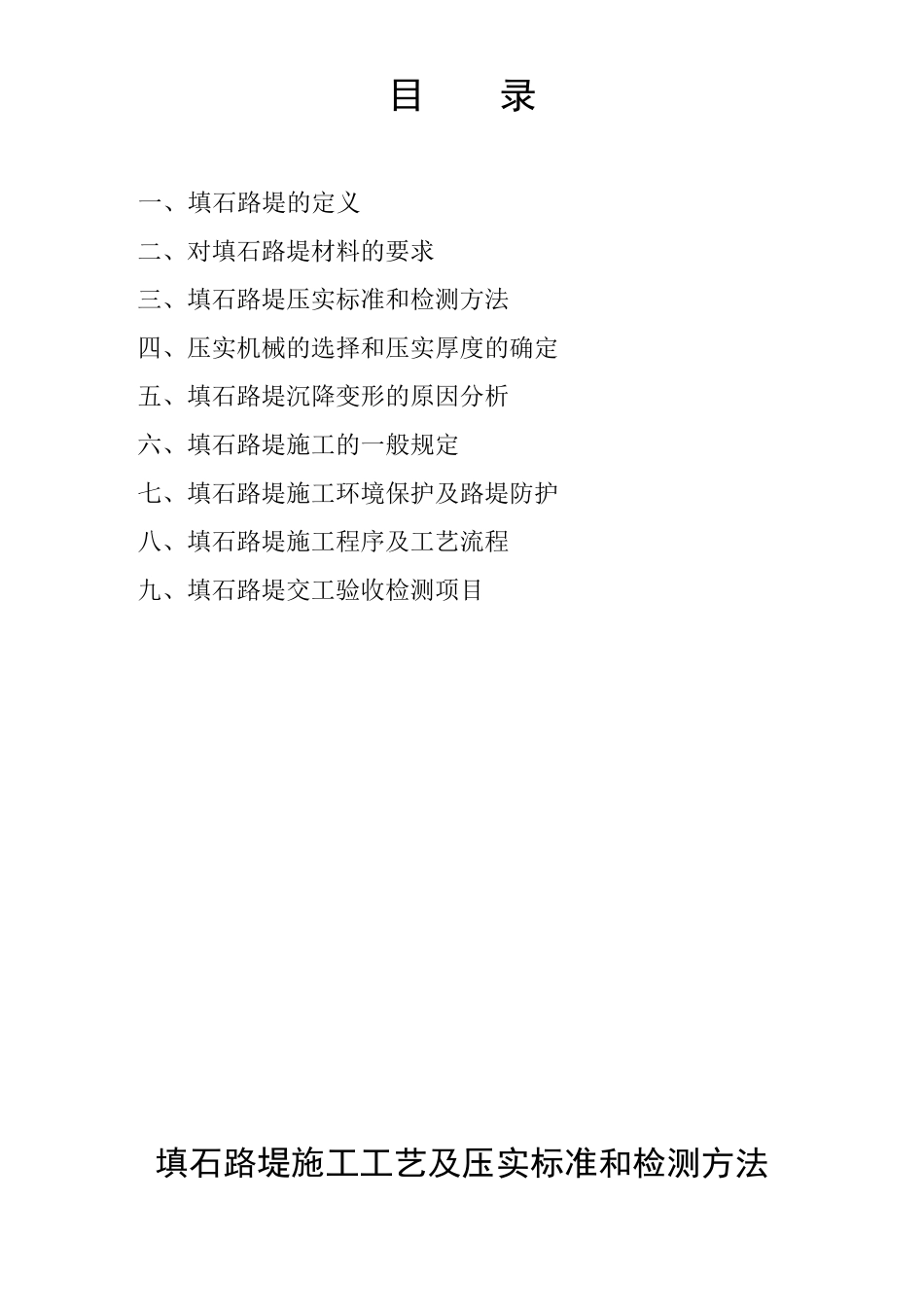

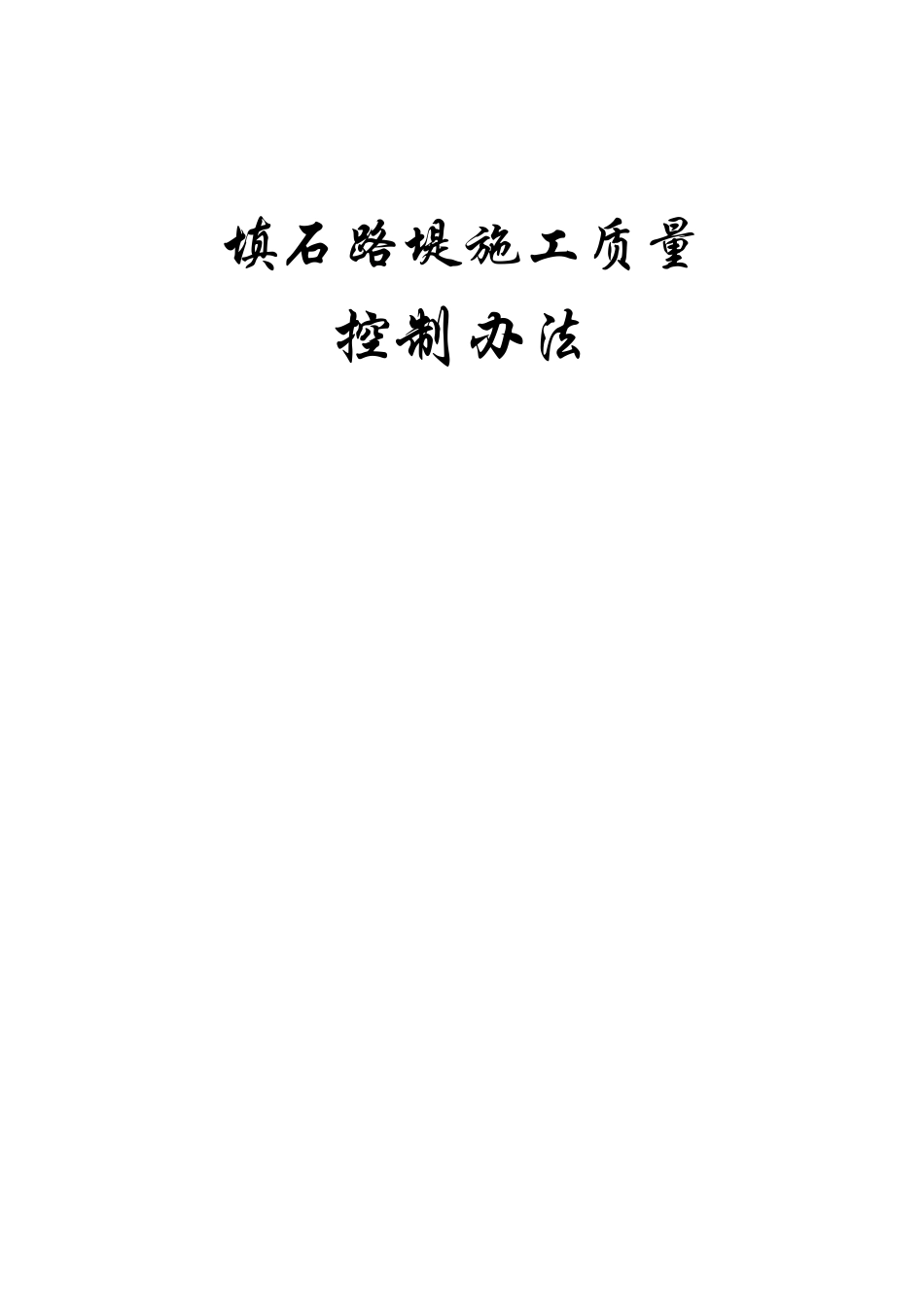

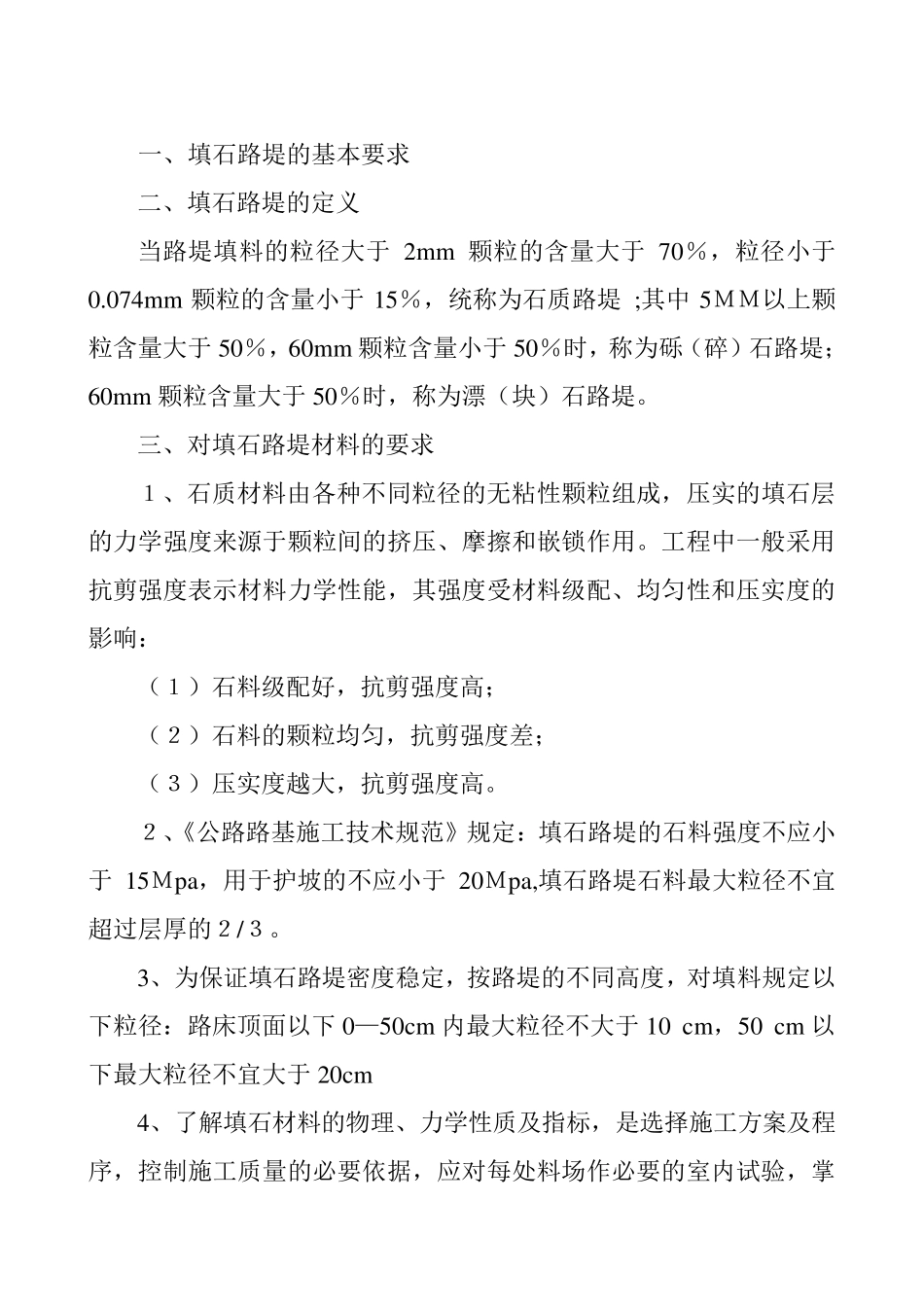

填 石 路 堤 施 工 质 量 控 制 办 法 目 录 一、填石路堤的定义 二、对填石路堤材料的要求 三、填石路堤压实标准和检测方法 四、压实机械的选择和压实厚度的确定 五、填石路堤沉降变形的原因分析 六、填石路堤施工的一般规定 七、填石路堤施工环境保护及路堤防护 八、填石路堤施工程序及工艺流程 九、填石路堤交工验收检测项目 填石路堤施工工艺及压实标准和检测方法 一、填石路堤的基本要求 二、填石路堤的定义 当路堤填料的粒径大于2mm 颗粒的含量大于70％，粒径小于0.074mm 颗粒的含量小于15％，统称为石质路堤 ;其中5ＭＭ以上颗粒含量大于50％，60mm 颗粒含量小于50％时，称为砾（碎）石路堤；60mm 颗粒含量大于50％时，称为漂（块）石路堤。 三、对填石路堤材料的要求 １、石质材料由各种不同粒径的无粘性颗粒组成，压实的填石层的力学强度来源于颗粒间的挤压、摩擦和嵌锁作用。工程中一般采用抗剪强度表示材料力学性能，其强度受材料级配、均匀性和压实度的影响： （１）石料级配好，抗剪强度高； （２）石料的颗粒均匀，抗剪强度差； （３）压实度越大，抗剪强度高。 ２、《公路路基施工技术规范》规定：填石路堤的石料强度不应小于15Ｍpa，用于护坡的不应小于20Ｍpa,填石路堤石料最大粒径不宜超过层厚的２/３。 3、为保证填石路堤密度稳定，按路堤的不同高度，对填料规定以下粒径：路床顶面以下0—50cm 内最大粒径不大于10 cm，50 cm 以下最大粒径不宜大于20cm 4、了解填石材料的物理、力学性质及指标，是选择施工方案及程序，控制施工质量的必要依据，应对每处料场作必要的室内试验，掌 握如下技术指标： 物理性：岩名、表面密度、堆积密度、振实密度、空隙率、颗粒组成，力学性能：抗压强度、压碎值、压实功与压实程度的关系。 四、填石路堤压实标准和检测方法 1、当填料中大于30 cm 颗粒的含量不大于30％时，应采用灌沙法或不袋法检测压实度。压实标准：路床项面以下0—8 cm 不小于95％，上路堤（80—150 cm ）不小于94％，下路堤（150 cm 以下）不小于92％，检测频率与土质路堤的规定相同。最大干容重宜采用表面振动压实仪法或重击实法测定。 ２、当填料中大于38m m 颗粒的含量大于30％里，采用工艺法控制与检测压实质量。填筑层按规定的碾压遍数（不少于6 遍）碾压至无明显轮迹时，再用激振力25ＫＮ以上的振动压路机振压二遍，分别测量基准点标高（基准点用特制的磨菇头...
