最新的高频变压器骨架图纸

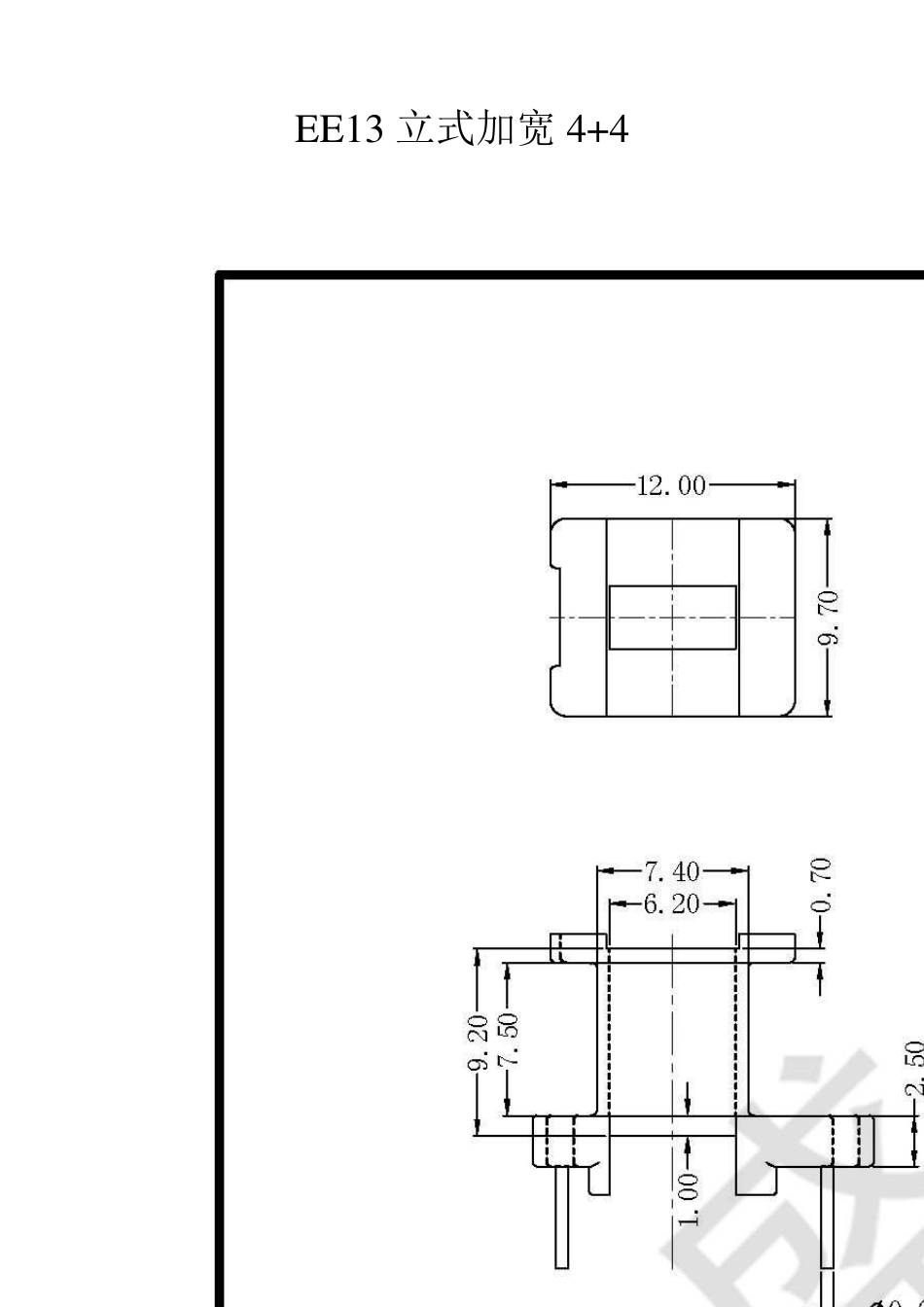

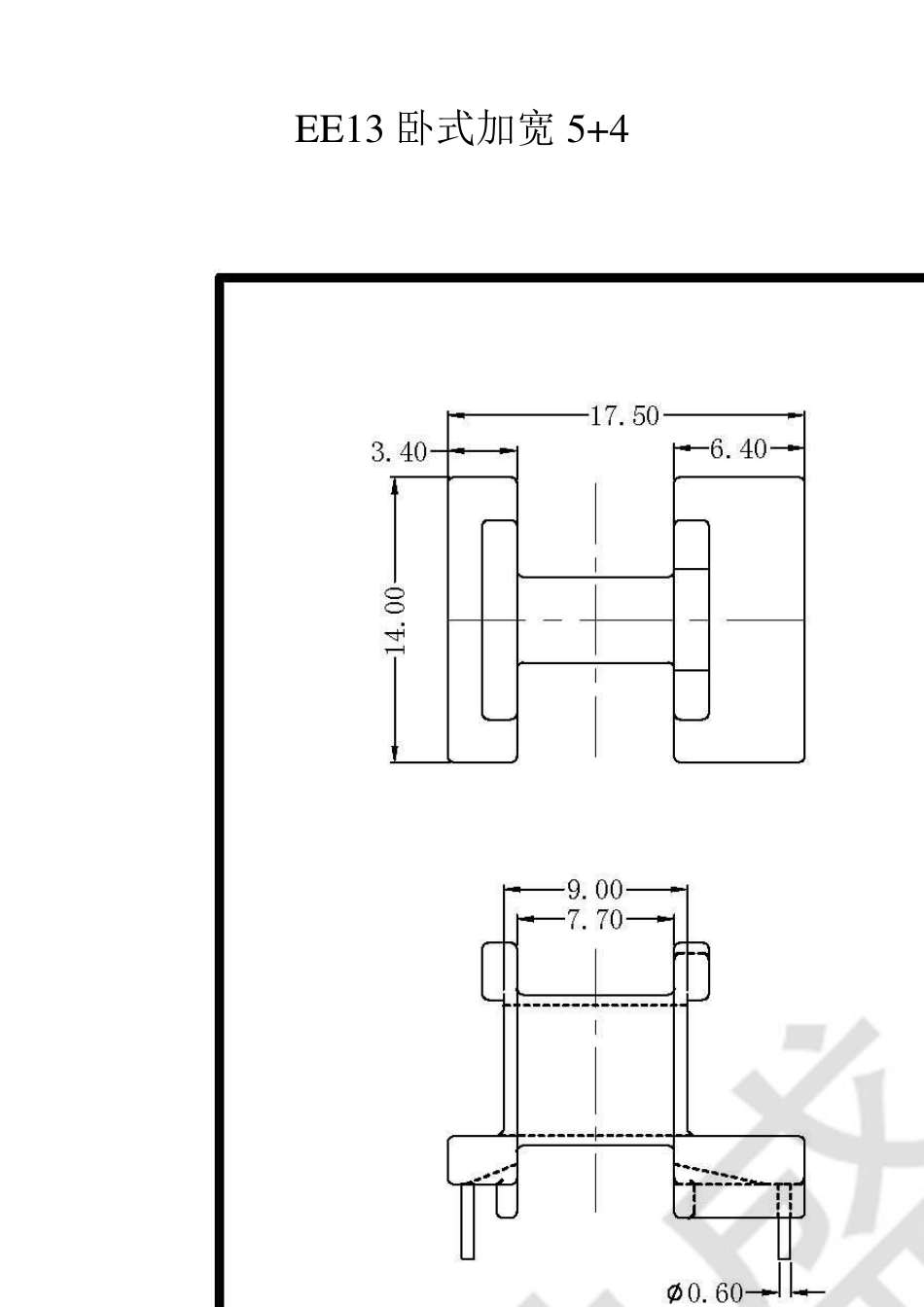

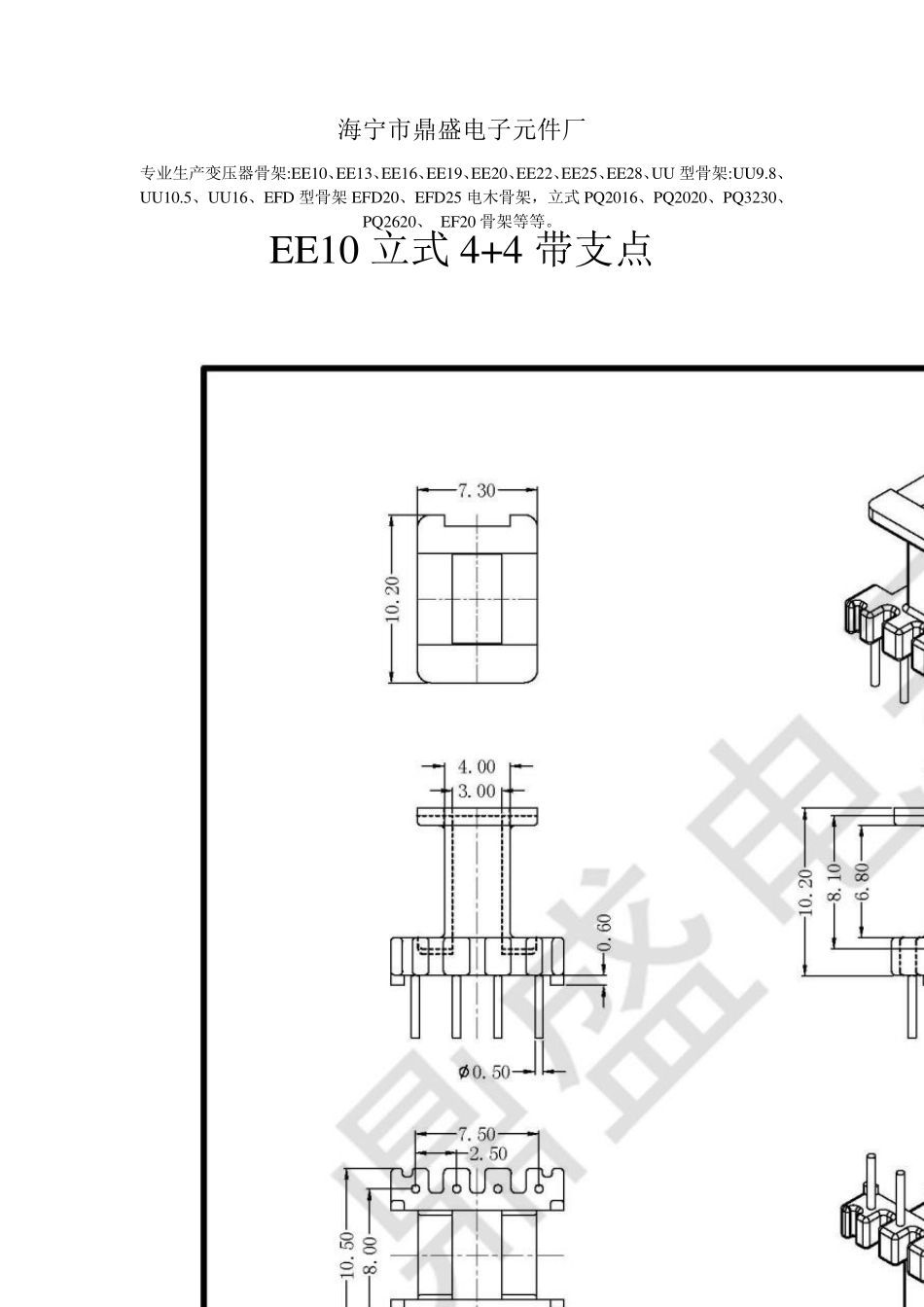

海宁市鼎盛电子元件厂 专业生产变压器骨架:EE10、EE13、EE16、EE19、EE20、EE22、EE25、EE28、U U 型骨架:U U 9.8、U U 10.5、U U 16、EFD 型骨架EFD20、EFD25 电木骨架，立式 PQ 2016、PQ 2020、PQ 3230、PQ 2620、 EF20 骨架等等。 EE10 立式 4+4 带支点 EE13 卧式加宽 5+4 EE13 立式加宽 4+4 EE16 立式5+5 EE16 卧式 4+4 EE19 立式5+5 加厚 EE19 卧式 4+4 EF20 卧式 5+5 PQ 2020 立式6+8 EM 15 加宽 EC2820 立式5+5 海宁市鼎盛电子元件厂——骨架产品目录 序号 型号 规格 排距（mm） 针距（mm） 针经（mm） 针长±0.2mm 1 EE10 立式 4+4 8.0 2.5 0.5 4.0/5.0 2 EE10 立式 4+4 带支点 8.0 2.5 0.5 4.5 3 EE10 卧式 4+4 10.5 2.5 0.6 3.0 4 EE12.5 立式 5+5 7.5 2.5 0.6 3.8 5 EE12.7 立式 5+5 8.5 2.5 0.6 4.0 6 EE13 加宽 立式 4+4 13.0 3.5 0.6 3.5 7 EE13 立式 5+5 8.5 2.5 0.6 4.0 8 EE13 卧式 4+4 10.0 2.5 0.6 3.5/4.0 9 EE13 加宽 卧式 5+4 15.5 2.5-3.0 0.6 3.5 10 EE14 立式 4+4 10.0 2.5 0.6 3.5 11 EE14 立式 4+4 10.2 2.5 0.5 3.5 12 EE16 加宽 卧式 5+5 15.5 3.25 0.7 3.7 13 EE16 立式 2+2 9.6 6.5 0.7 4.5 14 EE16 立式 3+3 9.0 3.0 0.6 4.7 15 EE16 立式 5+5 10.5 3.2 0.6 3.7 16 EE16 卧式 4+4 11.0 3.0 0.6 4.0 17 EE16 卧式 5+5 13.0 2.5 0.6 4.0 18 EE19 立式 3+3 11.0 5.0 0.7 5.0 19 EE19 立式 4+3 11.0 4.0 0.7 4.1 20 EE19 立式 5+5 加厚 12.9 3.9 0.7 4.0 21 EE19 卧式 4+4 13.0 4.8 0.7 4.0 22 EE19 卧式 5+5 12.5 3.0 0.7 4.0 23 EE22 立式 5+5 10.1 4.0 0.8 3.6 24 EE25 立式 4+4 12.0 5.0 0.8 4.5 25 EE28 立式 5+5 17.5 5.0 0.8 4.0 26 EFD20 卧式 4+4 17.5 5.0 0.7 4.0 27 EFD25 卧式 5+5 22.5 5.0 0.7 4.8 28 UU9.8 卧式 2+2 8.0 7.0 0.6 3.6 29 UU10.5 卧式 2+2 13.0 10.0 0.8 4.0 30 EF20 卧式 4+4 15.0 5.0 0.7 4.7 31 EF20 卧式 5+5 15.2 3.8 0.7 4.0 32 PQ2016 立式 6+8 20.5 2.5-3.8 0.6 4.0 33 PQ2020 立式 6+8 20.5 2.5-3.8 0.6 4.0 34 PQ2620 立式 6+6 25.5 3.8 0.8 4.0 35 PQ2622.5 立式 6+6 25.5 3.8 0.8 4.0 36 PQ2625 立式 6+6 25.5 3.8 0.8 4.0 37 PQ3220 立式 6+6 30.0 5.0 0.8 4.0 38 PQ3220 立式 6+6 30.5 5.0 0.8 4.0 39 PQ3225 立式 6+6 30.0 5.0 0.8 4.0 40 PQ3225 立式 6+6 30.5 5.0 0.8 4.0 41 PQ3230 立式6+6 30.0 5.0 0.8 4.0 42 EPC13 卧式5+5 10.5 2.5 0.5*0.5 3.5 43 EPC17 卧式5+5 13.0 3.0 0.7 4.0 44 EM15 加宽 卧式4+4 17.1 3.3-3.0 0.5*0.5 3.0 45 EC2820 立式5+5 17.5 5.0 0.8 4.0 官网：www.zjdianzi.com
