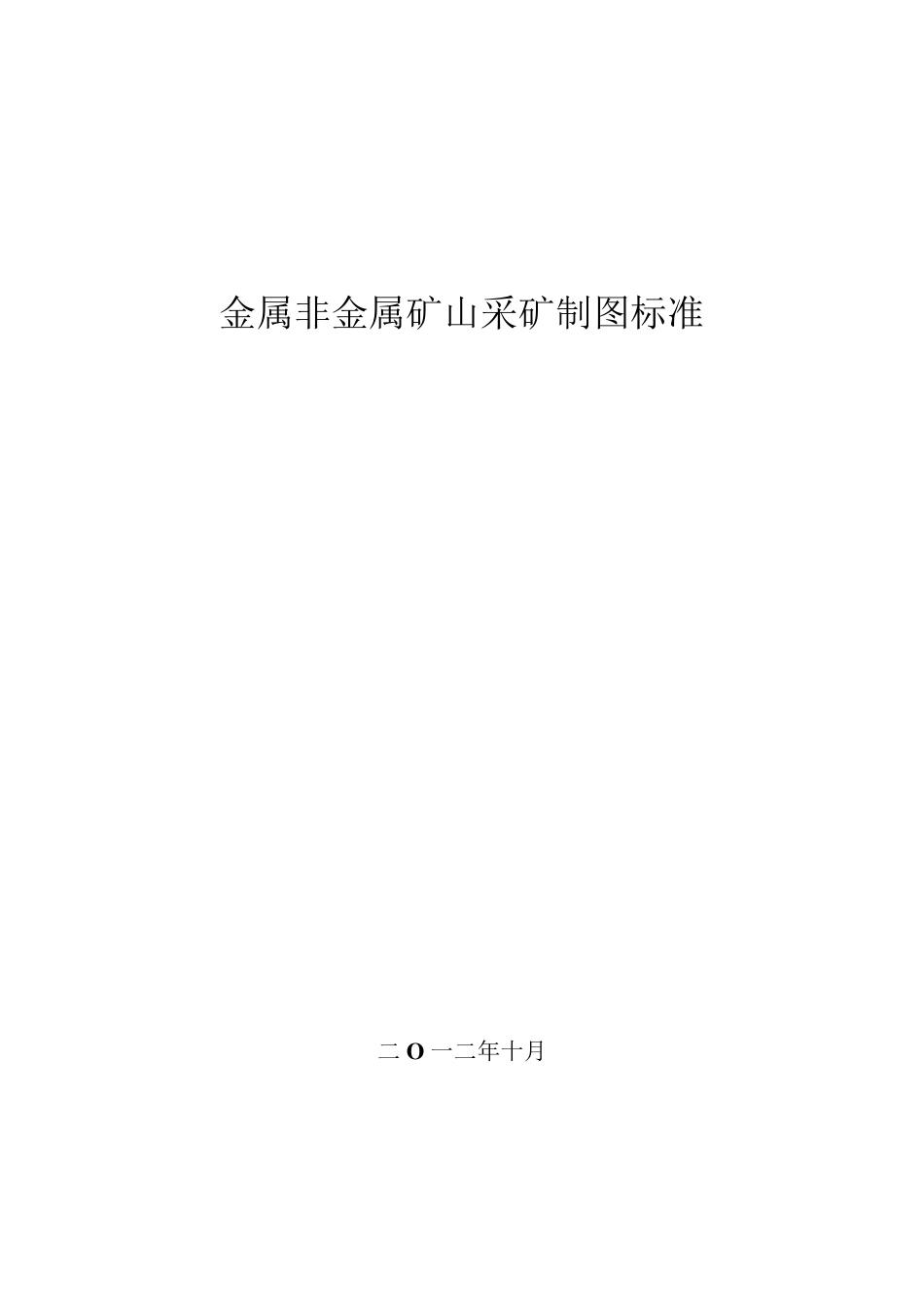

最新金属非金属矿山采矿制图标准

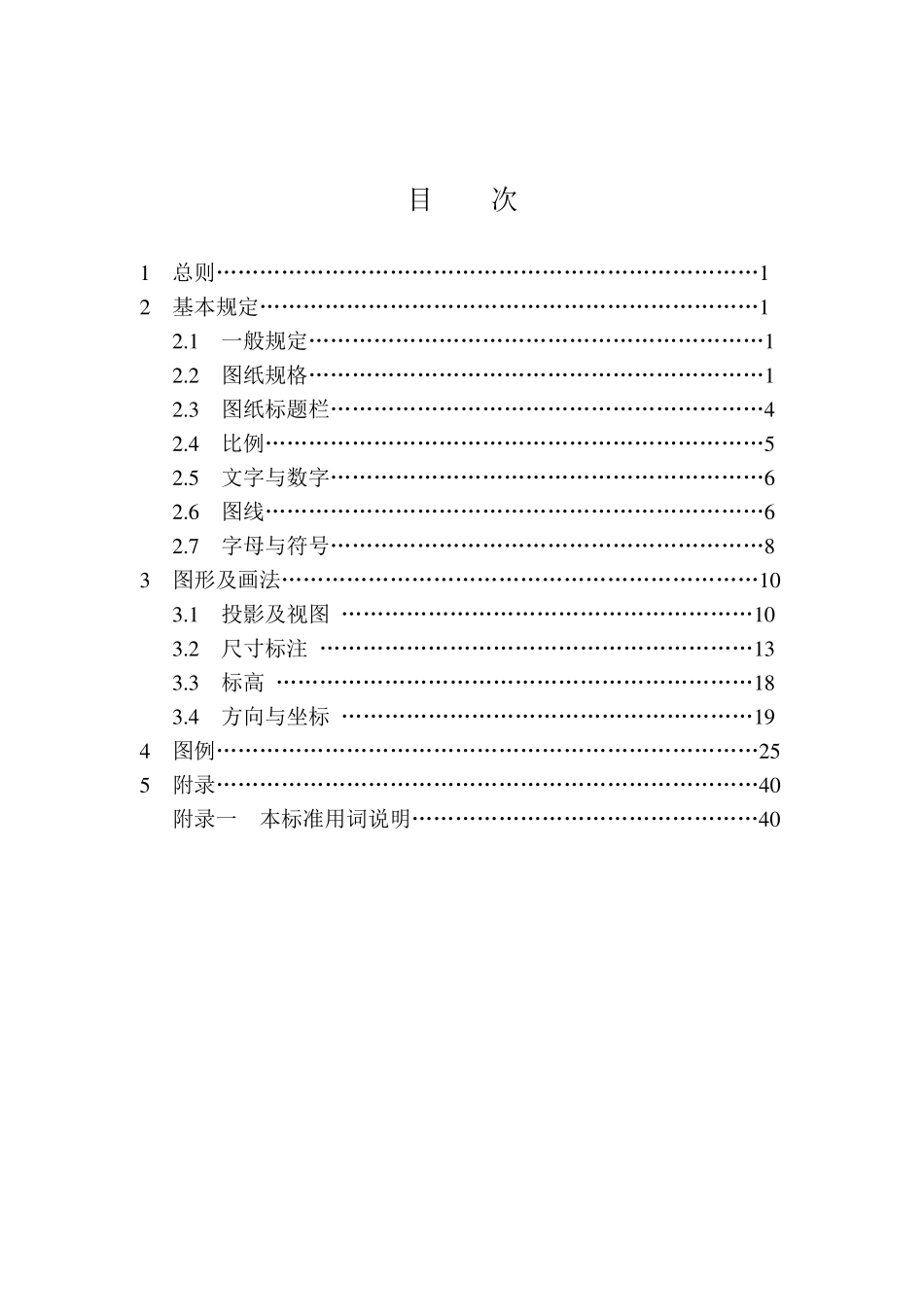

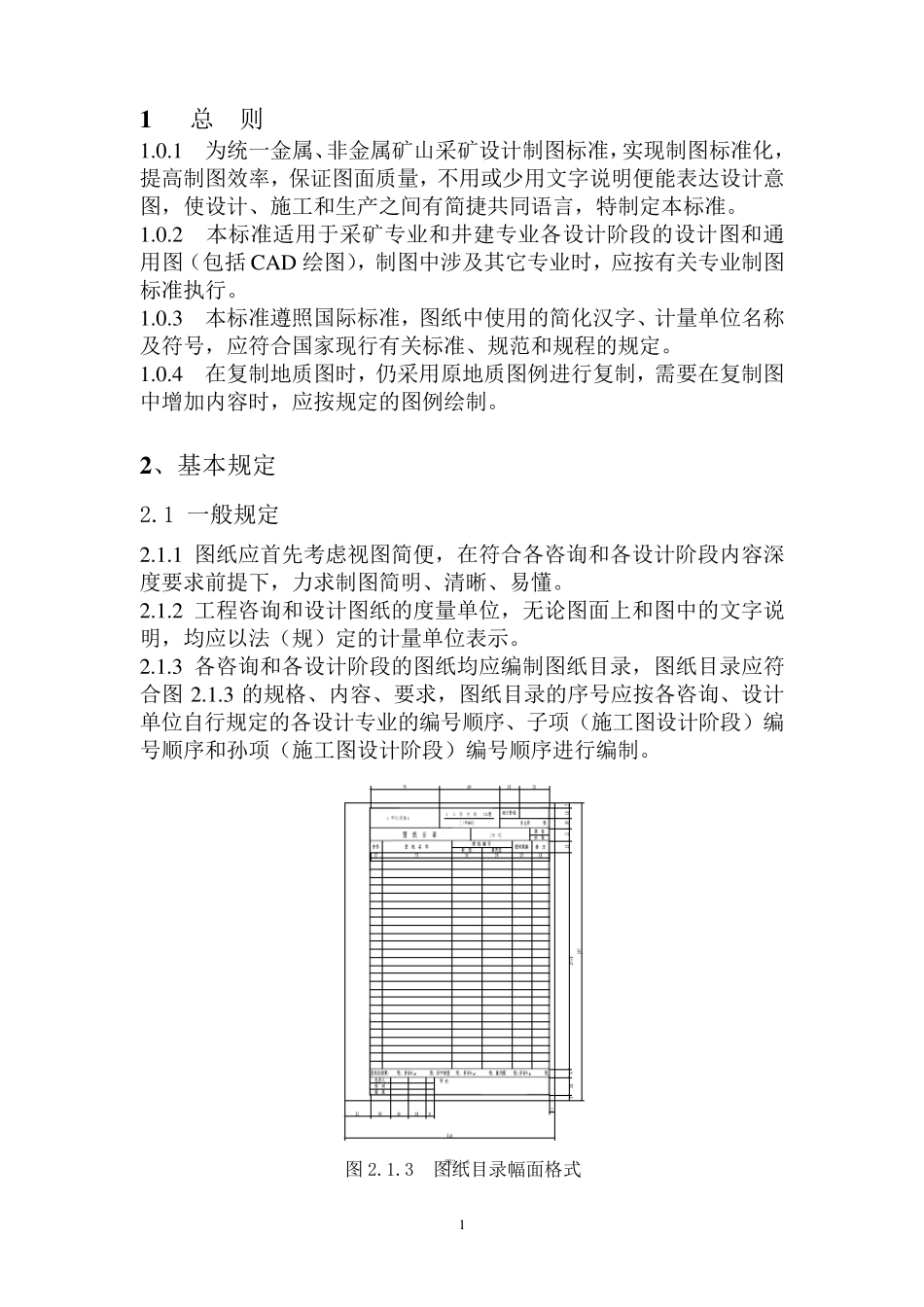

金属非金属矿山采矿制图标准 二O 一二年十月 目 次 1 总则…………………………………………………………………1 2 基本规定……………………………………………………………1 2 .1 一般规定………………………………………………………1 2 .2 图纸规格………………………………………………………1 2 .3 图纸标题栏……………………………………………………4 2 .4 比例……………………………………………………………5 2 .5 文字与数字……………………………………………………6 2 .6 图线……………………………………………………………6 2 .7 字母与符号……………………………………………………8 3 图形及画法…………………………………………………………1 0 3 .1 投影及视图 …………………………………………………1 0 3 .2 尺寸标注 ……………………………………………………1 3 3 .3 标高 …………………………………………………………1 8 3 .4 方向与坐标 …………………………………………………1 9 4 图例…………………………………………………………………2 5 5 附录…………………………………………………………………4 0 附录一 本标准用词说明…………………………………………4 0 1 图 2.1.31 总 则 1.0.1 为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。 1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括 CAD 绘图），制图中涉及其它专业时，应按有关专业制图标准执行。 1.0.3 本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。 1.0.4 在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。 2 、基本规定 2.1 一般规定 2.1.1 图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。 2.1.2 工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。 2.1.3 各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图 2.1.3 的规格、内容、要求，图纸目录的序号应按各咨询、设...
