最详细的TFTLCD液晶显示器结构及原理

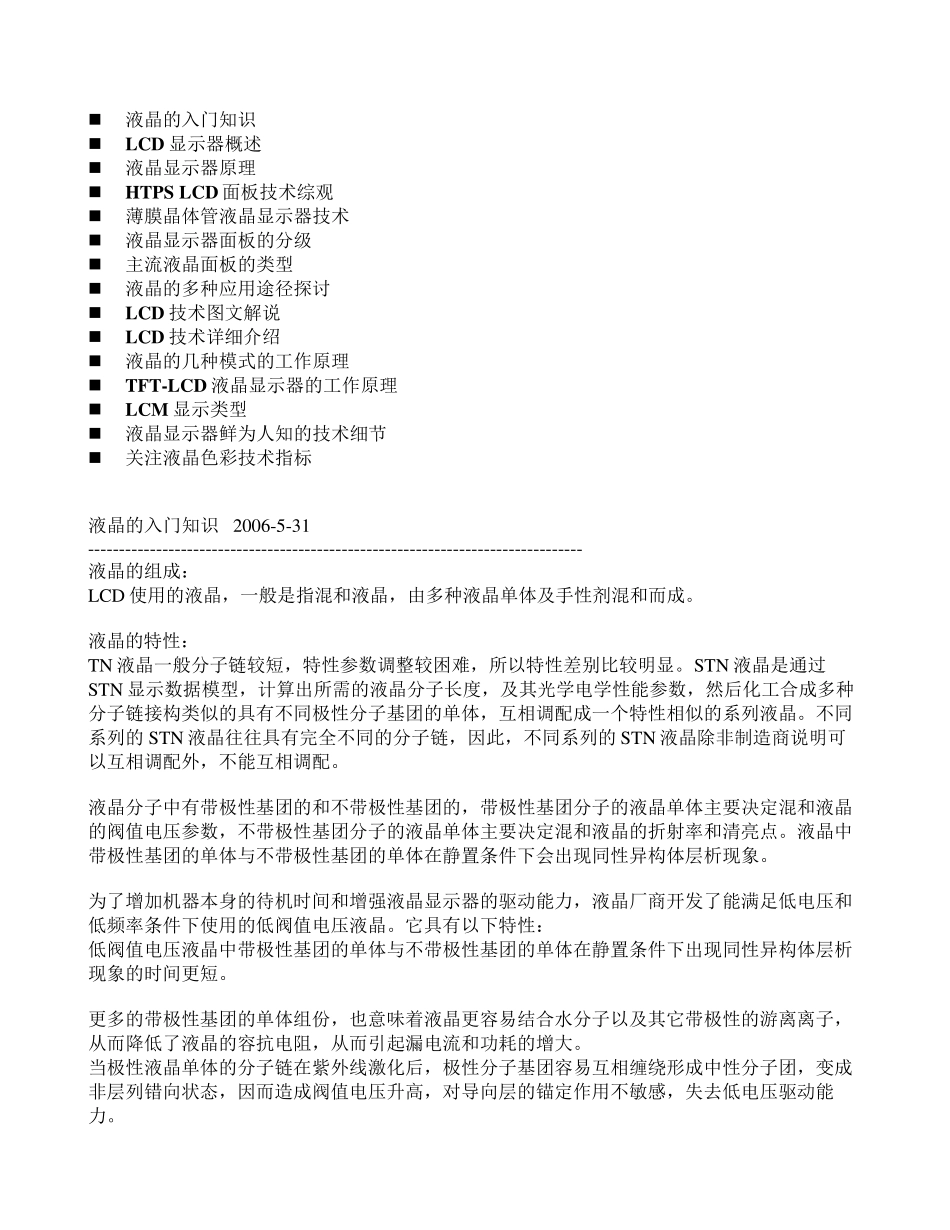

 液晶的入门知识  LCD 显示器概述  液晶显示器原理  HTPS LCD 面板技术综观  薄膜晶体管液晶显示器技术  液晶显示器面板的分级  主流液晶面板的类型  液晶的多种应用途径探讨  LCD 技术图文解说  LCD 技术详细介绍  液晶的几种模式的工作原理  TFT-LCD 液晶显示器的工作原理  LCM 显示类型  液晶显示器鲜为人知的技术细节  关注液晶色彩技术指标 液晶的入门知识 2006-5-31 -------------------------------------------------------------------------------- 液晶的组成： LCD 使用的液晶，一般是指混和液晶，由多种液晶单体及手性剂混和而成。 液晶的特性： TN 液晶一般分子链较短，特性参数调整较困难，所以特性差别比较明显。STN 液晶是通过STN 显示数据模型，计算出所需的液晶分子长度，及其光学电学性能参数，然后化工合成多种分子链接构类似的具有不同极性分子基团的单体，互相调配成一个特性相似的系列液晶。不同系列的STN 液晶往往具有完全不同的分子链，因此，不同系列的STN 液晶除非制造商说明可以互相调配外，不能互相调配。 液晶分子中有带极性基团的和不带极性基团的，带极性基团分子的液晶单体主要决定混和液晶的阀值电压参数，不带极性基团分子的液晶单体主要决定混和液晶的折射率和清亮点。液晶中带极性基团的单体与不带极性基团的单体在静置条件下会出现同性异构体层析现象。 为了增加机器本身的待机时间和增强液晶显示器的驱动能力，液晶厂商开发了能满足低电压和低频率条件下使用的低阀值电压液晶。它具有以下特性： 低阀值电压液晶中带极性基团的单体与不带极性基团的单体在静置条件下出现同性异构体层析现象的时间更短。 更多的带极性基团的单体组份，也意味着液晶更容易结合水分子以及其它带极性的游离离子，从而降低了液晶的容抗电阻，从而引起漏电流和功耗的增大。 当极性液晶单体的分子链在紫外线激化后，极性分子基团容易互相缠绕形成中性分子团，变成非层列错向状态，因而造成阀值电压升高，对导向层的锚定作用不敏感，失去低电压驱动能力。 1、液晶的分类： 按显示类型分：TN 型液晶、STN 型液晶、HTN 型液晶； 按清亮点分：普通型液晶、宽温型液晶； 按阀值电压分：低阀值电压液晶、普通液晶、高阀值电压液晶。 2、影响液晶性能的主要参数： 清亮点；折射率Δn ；阀值电压；纯净度；粘滞常数K；介电常数ε；螺距ρ...
