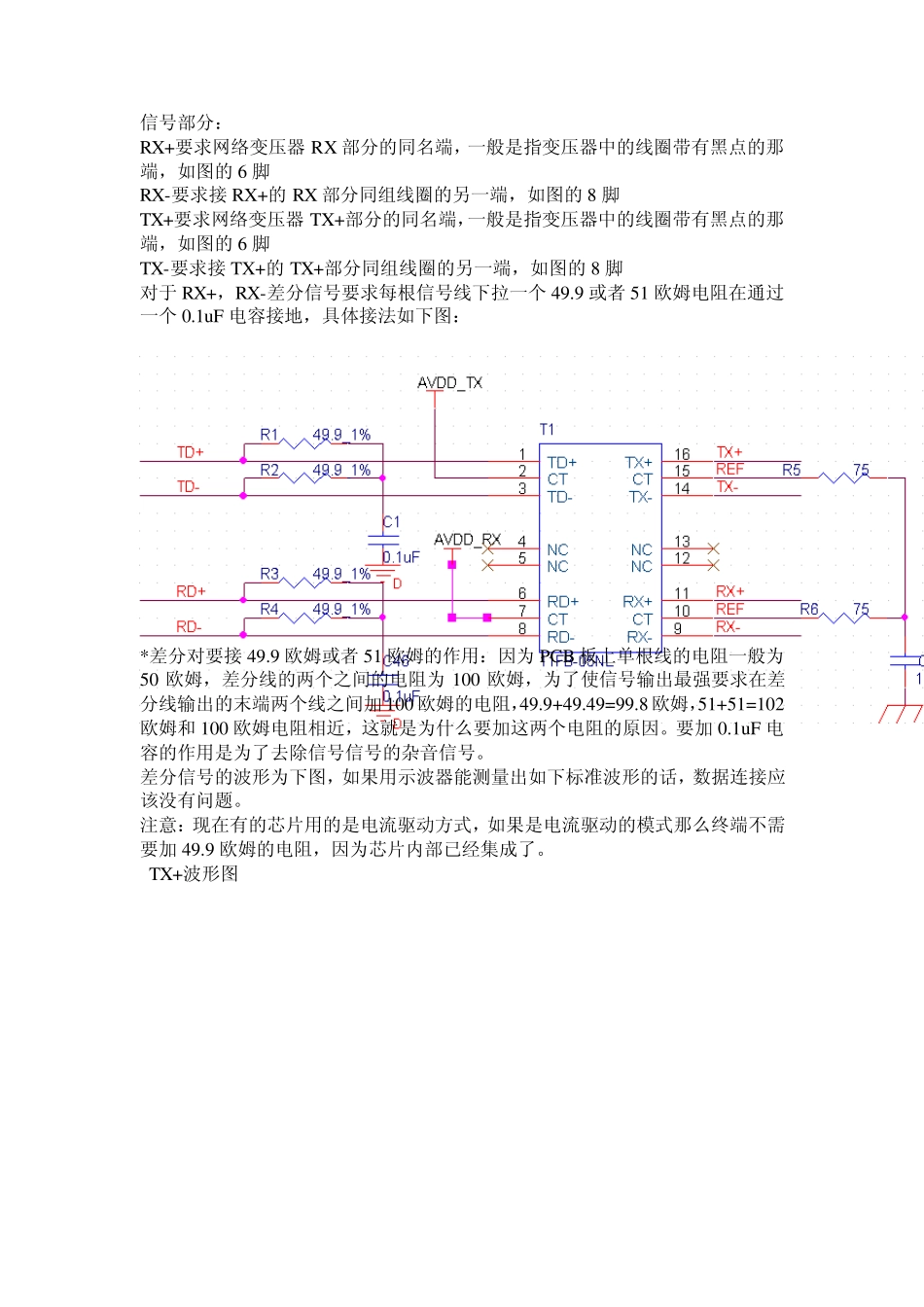

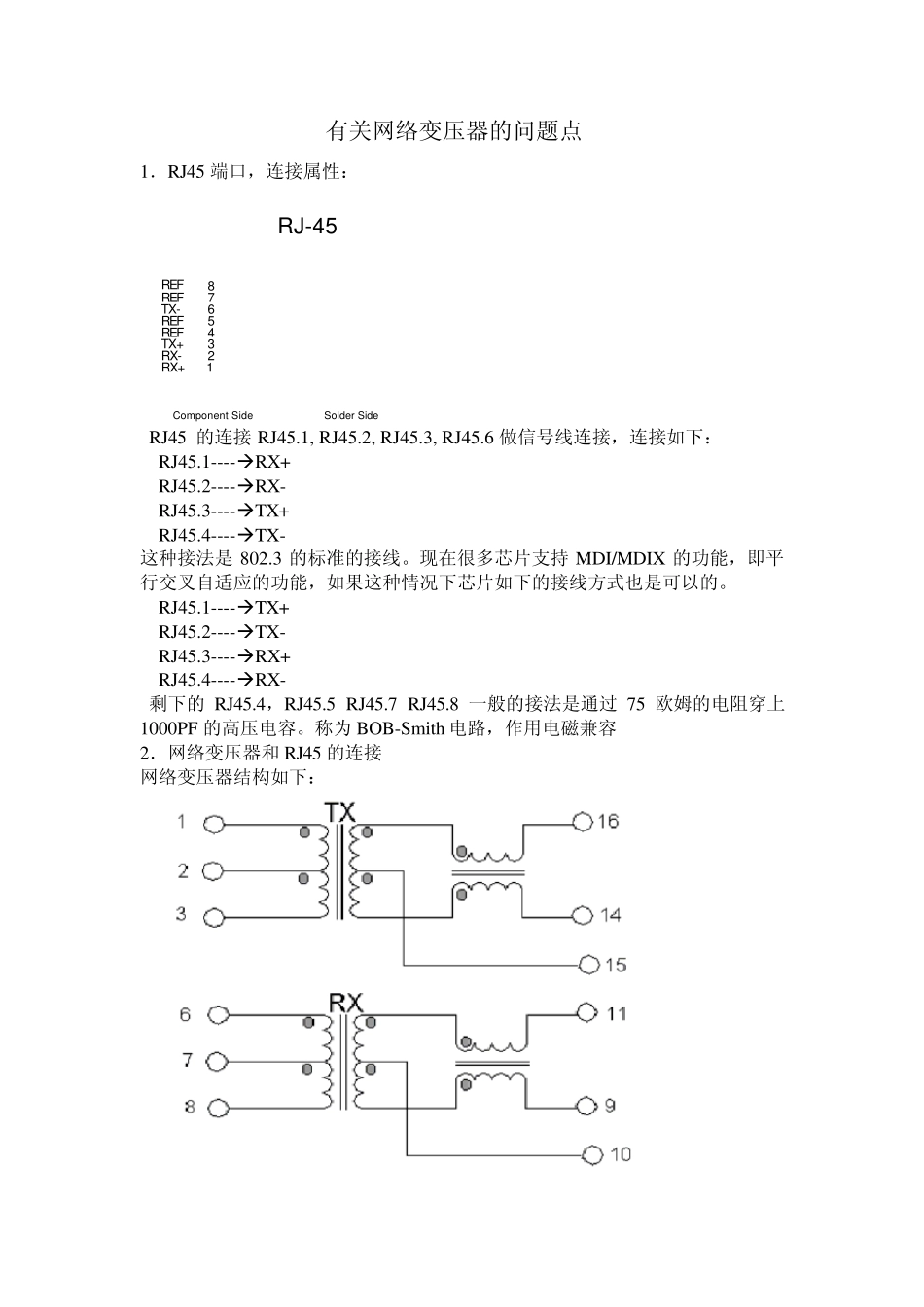

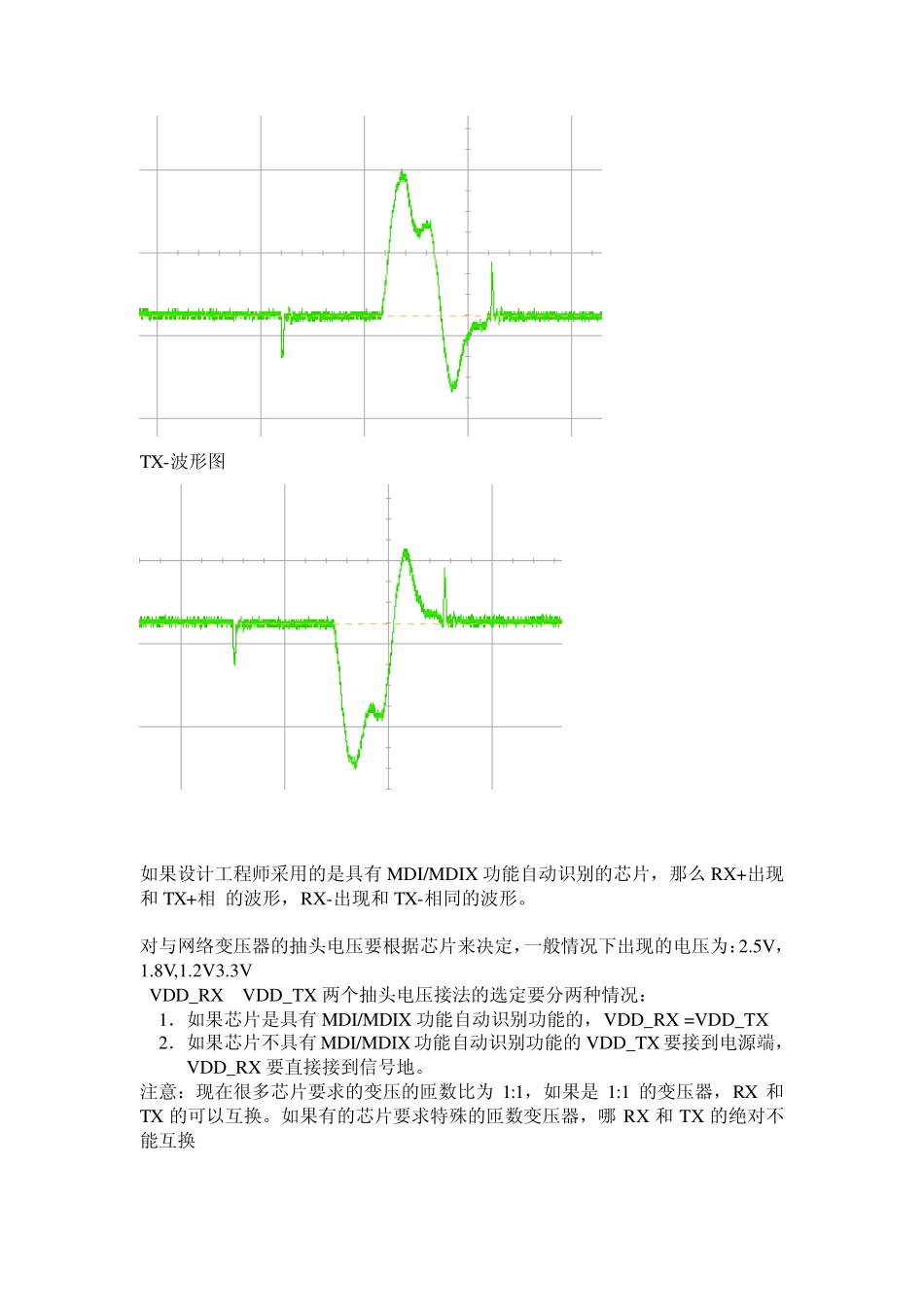

有关网络变压器的问题点 1．RJ45 端口，连接属性： Component SideREFTX+REFSolder Side46REF713RJ-45RX-REFTX-RX+825 RJ45 的连接RJ45.1, RJ45.2, RJ45.3, RJ45.6 做信号线连接，连接如下： RJ45.1----RX+ RJ45.2----RX- RJ45.3----TX+ RJ45.4----TX- 这种接法是802.3 的标准的接线。现在很多芯片支持 MDI/MDIX 的功能，即平行交叉自适应的功能，如果这种情况下芯片如下的接线方式也是可以的。 RJ45.1----TX+ RJ45.2----TX- RJ45.3----RX+ RJ45.4----RX- 剩下的RJ45.4，RJ45.5 RJ45.7 RJ45.8 一般的接法是通过 75 欧姆的电阻穿上1000PF 的高压电容。称为 BOB-Smith 电路，作用电磁兼容 2．网络变压器和 RJ45 的连接 网络变压器结构如下： 信号部分： RX+要求网络变压器RX 部分的同名端，一般是指变压器中的线圈带有黑点的那端，如图的6 脚 RX-要求接RX+的RX 部分同组线圈的另一端，如图的8 脚 TX+要求网络变压器TX+部分的同名端，一般是指变压器中的线圈带有黑点的那端，如图的6 脚 TX-要求接TX+的TX+部分同组线圈的另一端，如图的8 脚 对于RX+，RX-差分信号要求每根信号线下拉一个49.9 或者51 欧姆电阻在通过一个0.1uF 电容接地，具体接法如下图： *差分对要接49.9 欧姆或者51 欧姆的作用：因为PCB 板上单根线的电阻一般为50 欧姆，差分线的两个之间的电阻为100 欧姆，为了使信号输出最强要求在差分线输出的末端两个线之间加100 欧姆的电阻，49.9+49.49=99.8 欧姆，51+51=102欧姆和100 欧姆电阻相近，这就是为什么要加这两个电阻的原因。要加0.1uF 电容的作用是为了去除信号信号的杂音信号。 差分信号的波形为下图，如果用示波器能测量出如下标准波形的话，数据连接应该没有问题。 注意：现在有的芯片用的是电流驱动方式，如果是电流驱动的模式那么终端不需要加49.9 欧姆的电阻，因为芯片内部已经集成了。 TX+波形图 TX-波形图 如果设计工程师采用的是具有MDI/MDIX 功能自动识别的芯片，那么RX+出现和TX+相 的波形，RX-出现和TX-相同的波形。 对与网络变压器的抽头电压要根据芯片来决定，一般情况下出现的电压为：2.5V，1.8V,1.2V3.3V VDD_RX VDD_TX 两个抽头电压接法的选定要分两种情况： 1．如果芯片是具有MDI/MDIX 功能自动识别功能的，VDD_RX =VDD_TX 2．如果芯片不具有MDI/MDIX 功能自动识别功能的VDD_TX 要接到电源端，VDD_RX 要直接接...
