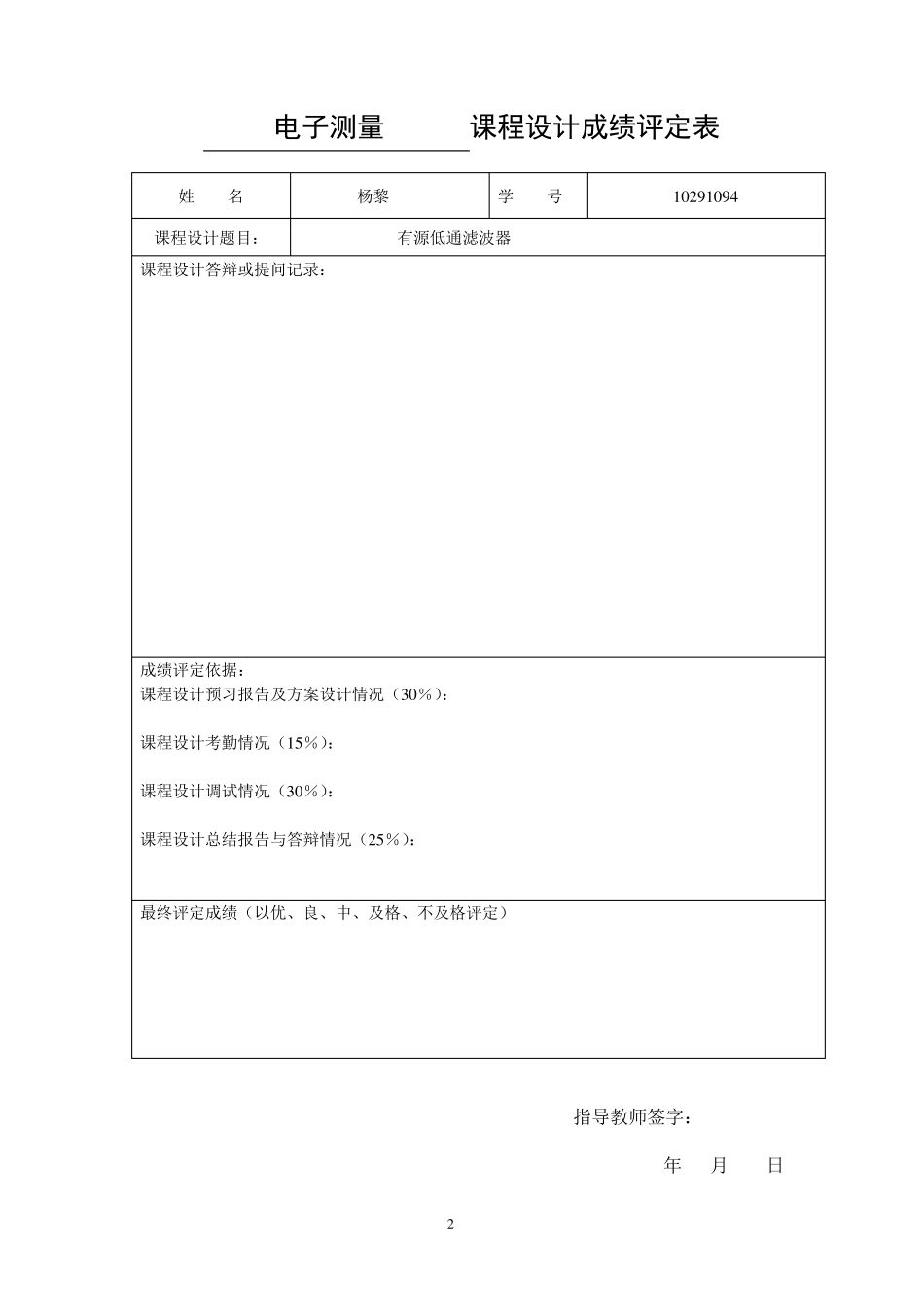

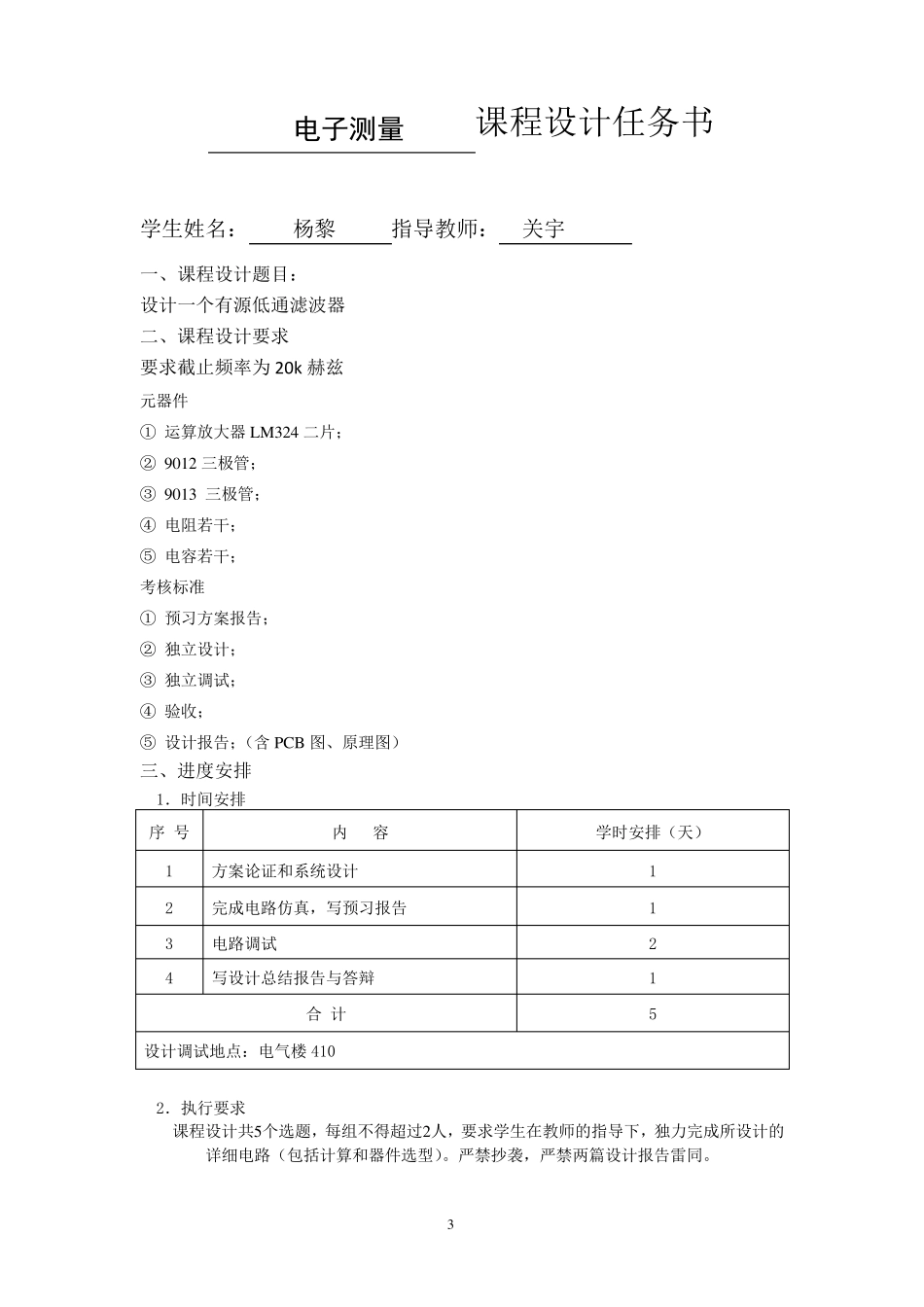

1 电气工程学院 电子测量课程设计 设计题目： 有源低通滤波器 学 号： ******** * 名： ** 同 组 人： 杨从鹏 指导教师： 关宇老师 设计时间： 2 0 1 2 年1 1 月 设计地点： 电气学院实验中心 2 电子测量 课程设计成绩评定表 姓 名 杨黎 学 号 1 0 2 9 1 0 9 4 课程设计题目： 有源低通滤波器 课程设计答辩或提问记录： 成绩评定依据： 课程设计预习报告及方案设计情况（3 0 ％）： 课程设计考勤情况（1 5 ％）： 课程设计调试情况（3 0 ％）： 课程设计总结报告与答辩情况（2 5 ％）： 最终评定成绩（以优、良、中、及格、不及格评定） 指导教师签字： 年 月 日 3 电子测量 课程设计任务书 学生姓名： 杨黎 指导教师： 关宇 一、课程设计题目： 设计一个有源低通滤波器 二、课程设计要求 要求截止频率为20k 赫兹 元器件 ① 运算放大器LM324 二片； ② 9012 三极管； ③ 9013 三极管； ④ 电阻若干； ⑤ 电容若干； 考核标准 ① 预习方案报告； ② 独立设计； ③ 独立调试； ④ 验收； ⑤ 设计报告；（含 PCB 图、原理图） 三、进度安排 1．时间安排 序 号 内 容 学时安排（天） 1 方案论证和系统设计 1 2 完成电路仿真，写预习报告 1 3 电路调试 2 4 写设计总结报告与答辩 1 合 计 5 设计调试地点：电气楼 410 2．执行要求 课程设计共5个选题，每组不得超过2人，要求学生在教师的指导下，独力完成所设计的详细电路（包括计算和器件选型）。严禁抄袭，严禁两篇设计报告雷同。 4 目录 第一章 系统方案设计 第二章 仿真 第三章 电路调试 第四章 结论 第五章 心得体会与建议 1 第一章 系统方案设计 1、有源低通滤波电路基本概念 滤波电路的作用就是允许某段频率范围内的信号通过，而阻止或削弱其他频率范围的信号。有源滤波电路由电阻、电容和集成运算放大器组成，又称为有源滤波器。有源滤波器能够在滤波的同时还能对信号起放大作用，这是无源滤波无法做到的。根据滤波电路通过或者 阻止信号频率范围不同，可将滤波电路分为低通、高通、带通河带阻电路。 2、有源低通滤波电路的组成和实验原理 一阶有源低通滤波电路是一个一级 RC 低通电路的输出端再加上一个电压跟随器，使之与负载很好的隔离开来。由于电压跟随器的输入阻抗很高，输出阻抗很低，因此，其带负载的能力得到了加强。若要求此...
