有源晶振与无源晶振的原理结构及用法

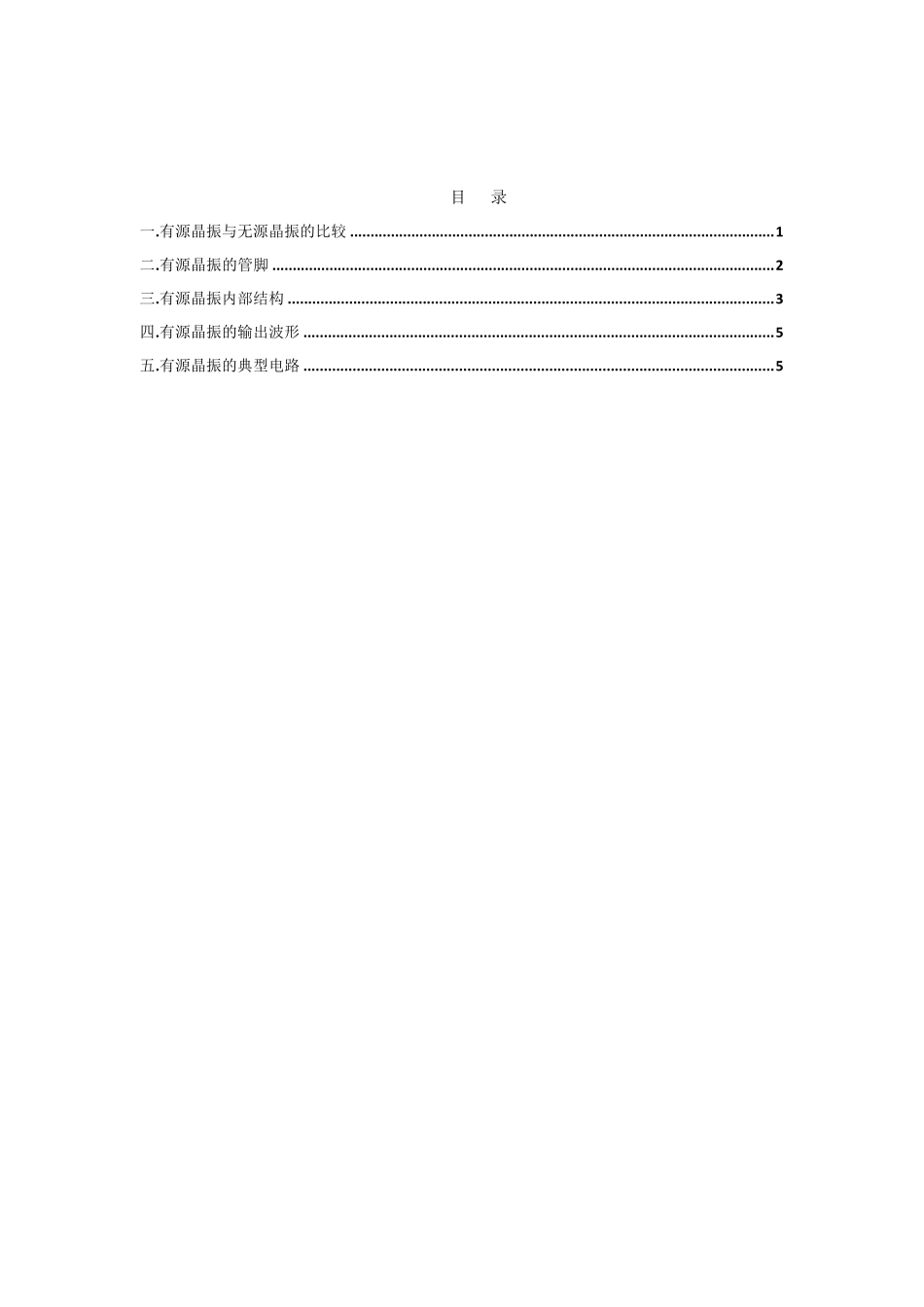

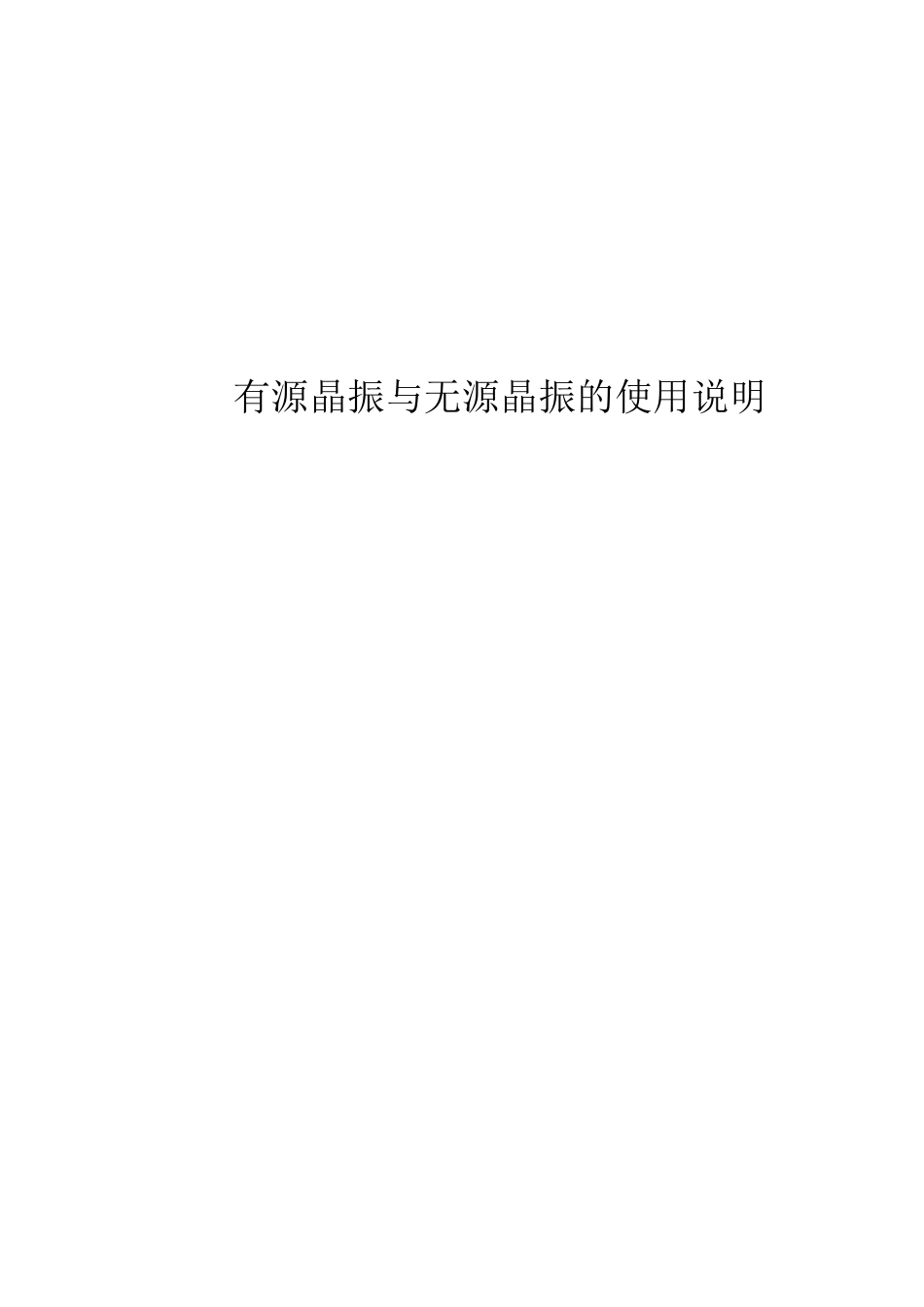

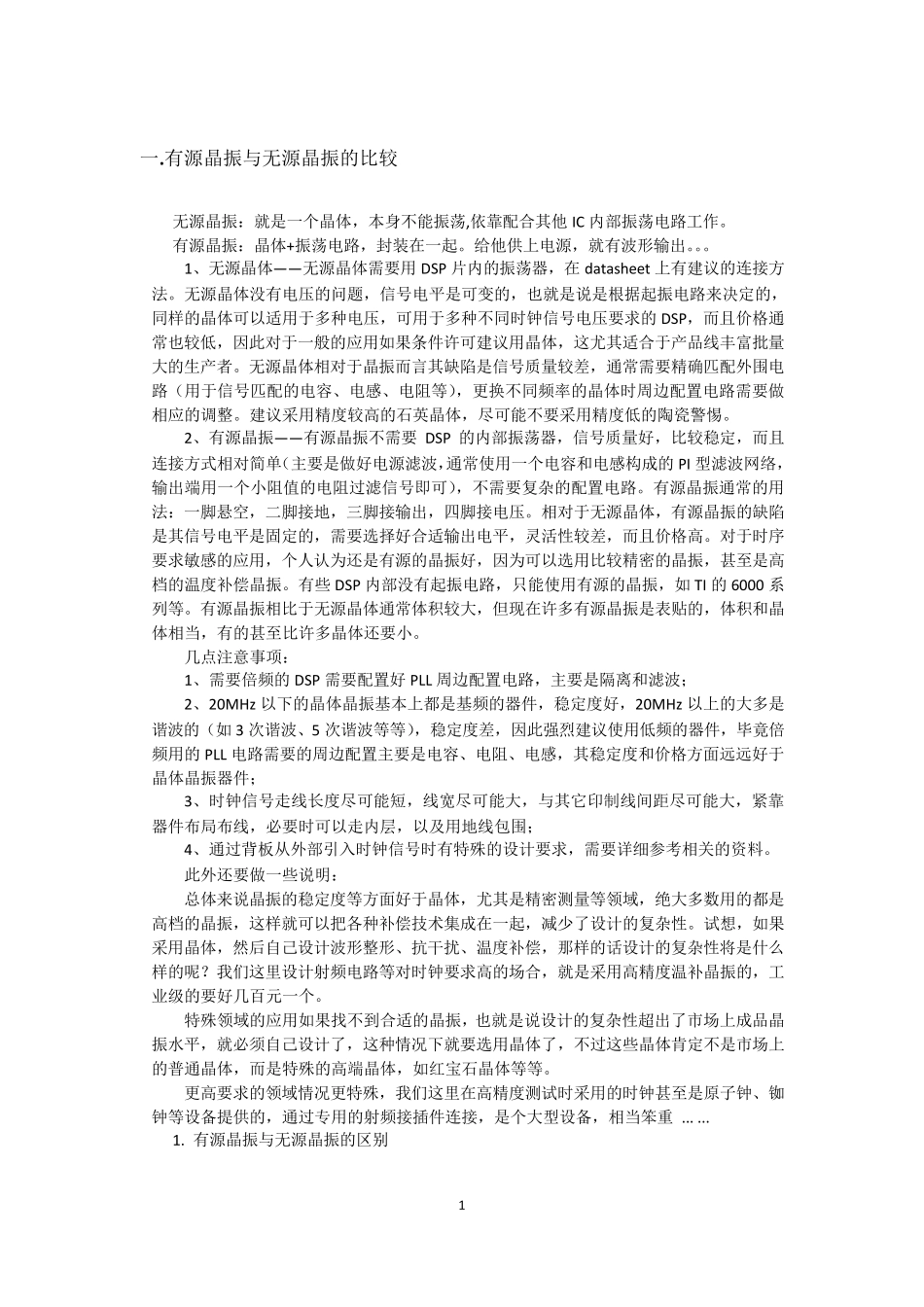

有源晶振与无源晶振的使用说明 目 录 一.有源晶振与无源晶振的比较 ........................................................................................................ 1 二.有源晶振的管脚 ........................................................................................................................... 2 三.有源晶振内部结构 ....................................................................................................................... 3 四.有源晶振的输出波形 ................................................................................................................... 5 五.有源晶振的典型电路 ................................................................................................................... 5 1 一.有源晶振与无源晶振的比较 无源晶振：就是一个晶体，本身不能振荡,依靠配合其他IC 内部振荡电路工作。 有源晶振：晶体+振荡电路，封装在一起。给他供上电源，就有波形输出。。。 1、无源晶体— — 无源晶体需要用 DSP 片内的振荡器，在datasheet 上有建议的连接方法。无源晶体没有电压的问题，信号电平是可变的，也就是说是根据起振电路来决定的，同样的晶体可以适用于多种电压，可用于多种不同时钟信号电压要求的DSP，而且价格通常也较低，因此对于一般的应用如果条件许可建议用晶体，这尤其适合于产品线丰富批量大的生产者。无源晶体相对于晶振而言其缺陷是信号质量较差，通常需要精确匹配外围电路（用于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路需要做相应的调整。建议采用精度较高的石英晶体，尽可能不要采用精度低的陶瓷警惕。 2、有源晶振— — 有源晶振不需要 DSP 的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI 型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。对于时序要求敏感的应用，个人认为还是有源的晶振好，因为可以选用比较精密的晶振，甚至是高档的温度补偿晶振。有些 DSP 内部没有起振电路，...
