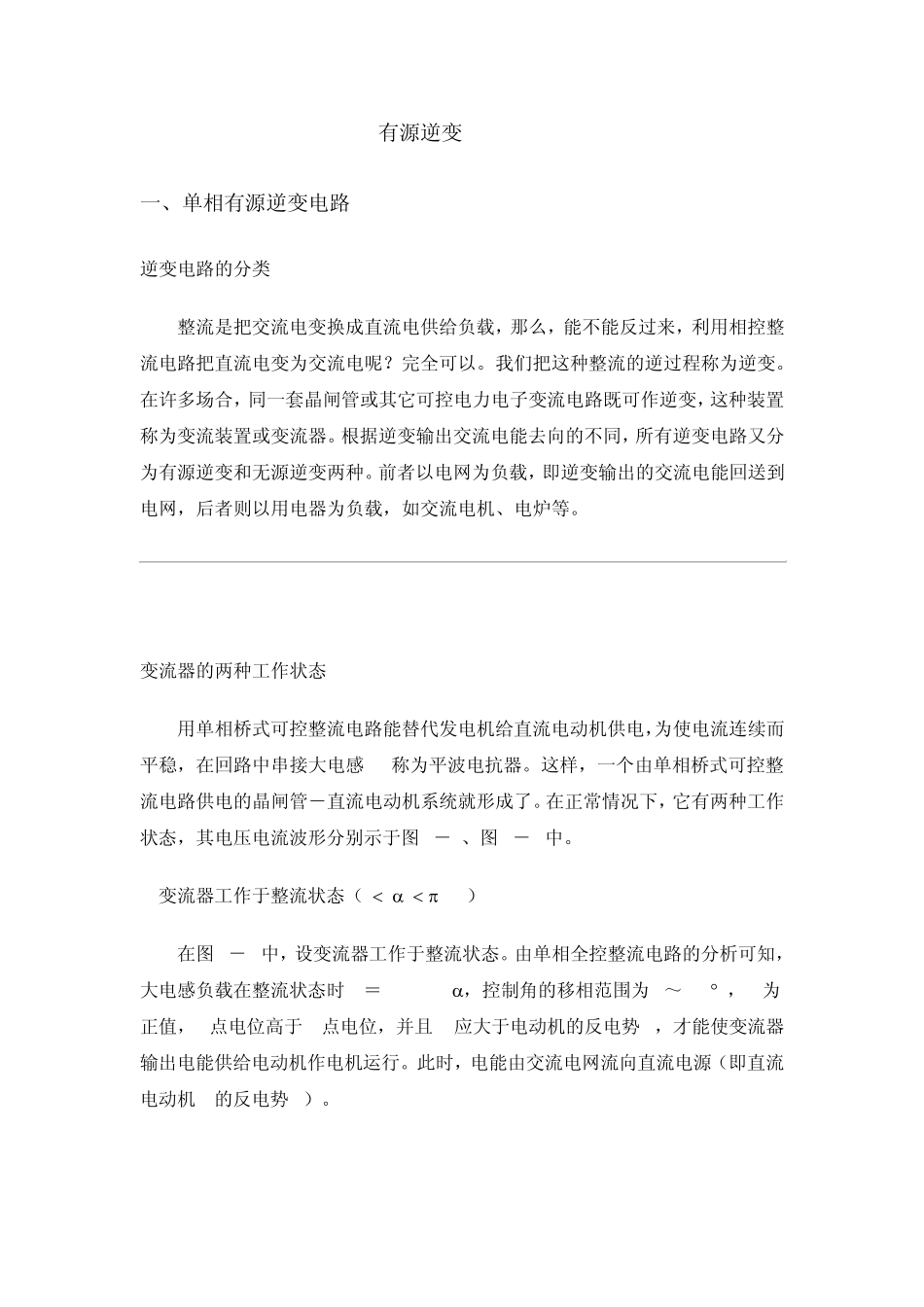

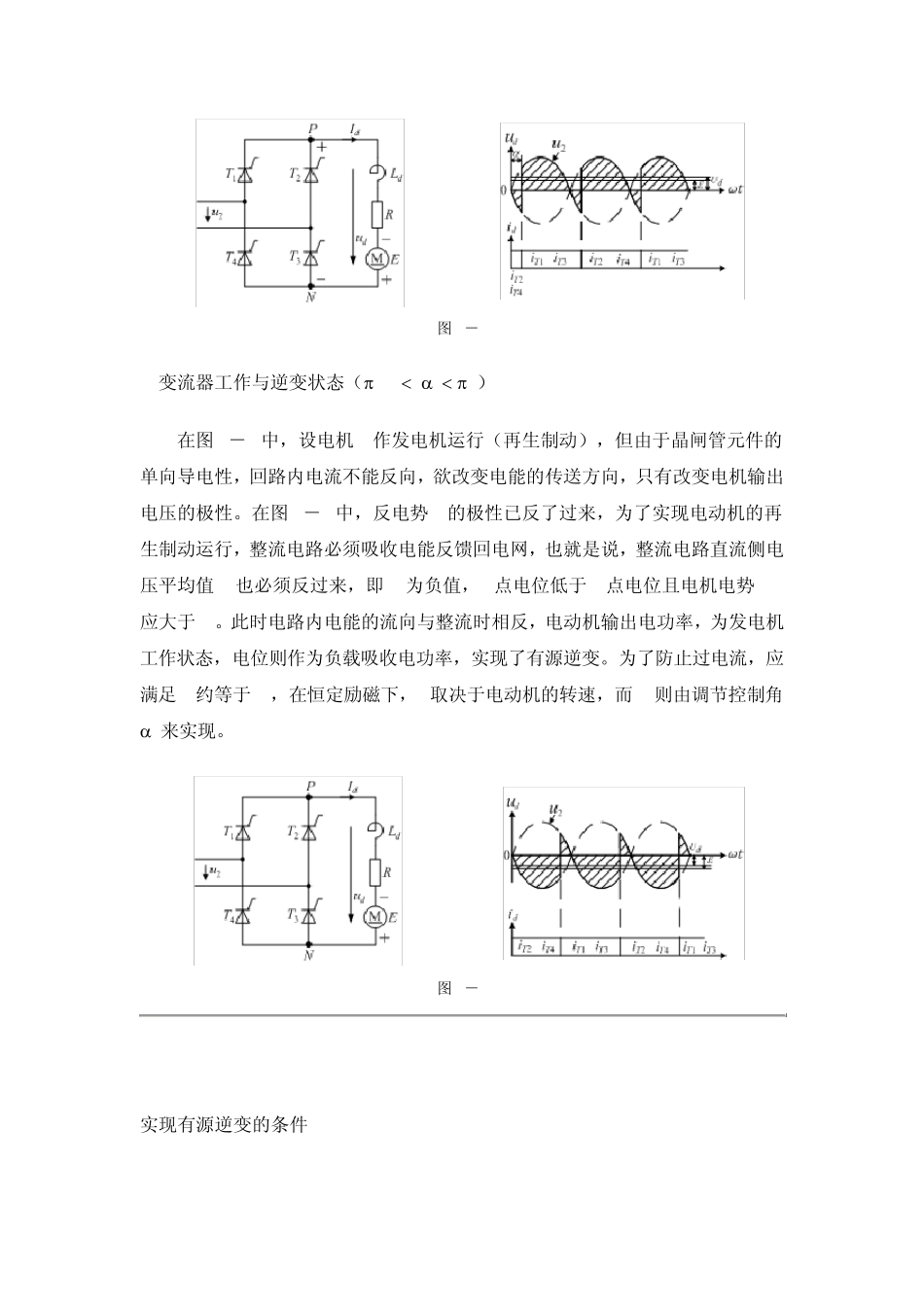

有源逆变 一、单相有源逆变电路 逆变电路的分类 整流是把交流电变换成直流电供给负载,那么,能不能反过来,利用相控整流电路把直流电变为交流电呢?完全可以。我们把这种整流的逆过程称为逆变。在许多场合,同一套晶闸管或其它可控电力电子变流电路既可作逆变,这种装置称为变流装置或变流器。根据逆变输出交流电能去向的不同,所有逆变电路又分为有源逆变和无源逆变两种。前者以电网为负载,即逆变输出的交流电能回送到电网,后者则以用电器为负载,如交流电机、电炉等。 变流器的两种工作状态 用单相桥式可控整流电路能替代发电机给直流电动机供电,为使电流连续而平稳,在回路中串接大电感 Ld称为平波电抗器。这样,一个由单相桥式可控整流电路供电的晶闸管-直流电动机系统就形成了。在正常情况下,它有两种工作状态,其电压电流波形分别示于图 3-1、图 3-2中。 1.变流器工作于整流状态(0    /2) 在图 3-1中,设变流器工作于整流状态。由单相全控整流电路的分析可知,大电感负载在整流状态时 Ud=0.9U2cos,控制角的移相范围为 0~90  ,Ud为正值,P点电位高于 N点电位,并且 Ud应大于电动机的反电势 E,才能使变流器输出电能供给电动机作电机运行。此时,电能由交流电网流向直流电源(即直流电动机 M的反电势 E)。 图3-1 2.变流器工作与逆变状态( /2    ) 在图3-2中,设电机M作发电机运行(再生制动),但由于晶闸管元件的单向导电性,回路内电流不能反向,欲改变电能的传送方向,只有改变电机输出电压的极性。在图3-2中,反电势 E的极性已反了过来,为了实现电动机的再生制动运行,整流电路必须吸收电能反馈回电网,也就是说,整流电路直流侧电压平均值 Ud也必须反过来,即 Ud为负值,P点电位低于N点电位且电机电势 E应大于Ud。此时电路内电能的流向与整流时相反,电动机输出电功率,为发电机工作状态,电位则作为负载吸收电功率,实现了有源逆变。为了防止过电流,应满足 E约等于Ud,在恒定励磁下,E取决于电动机的转速,而 Ud则由调节控制角 来实现。 图3-2 实现有源逆变的条件 由上述有源逆变工作状态的原理分析可知,实现有源逆变必需同时满足两个基本条件:其一,外部条件,要有一个能提供逆变能量的直流电源。其二,内部条件,变流器在控制角 /2的范围内工作,使变流器输出的平均电压Ud的极性与整流状态时相反,大小应和直流电势配合,完成反...
