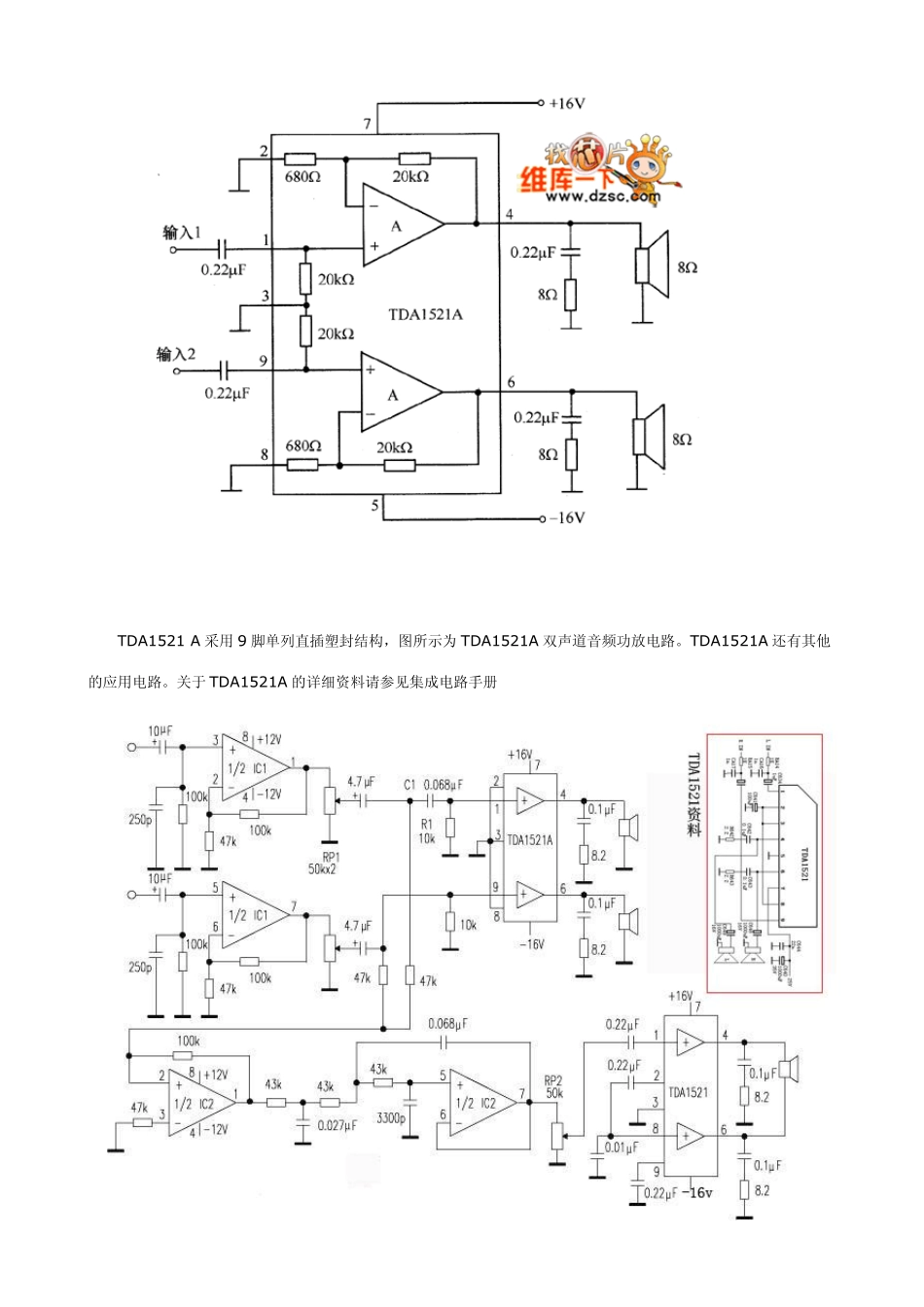

2.0 有源音箱制作 音箱的外形尺寸见图１，扬声器为银笛ＹＤ－１０６－８２２Ｐ－Ｓ或ＹＤ－１０６－８２２Ｐ－Ｓ１；高音为ＹＤＱＧ－４０１４。 经典的ＮＥ５５３２搭配ＴＤＡ１５２１方案见图２。 电源变压器使用２０Ｗ双１２Ｖ输出的。输出功率只要有２×８Ｗ，就能满足需求。 电路板的设计注意两点：１．ＴＤＡ１５２１的②、③、⑧脚为信号弱地，应将它们并在一起引向前级，通过前级地线分支而接地。如果将它们单独接一地线分支会出现无法消除的本底交流声，其特点是噪音恒大，不随音量变化而变化。这是ＴＤＡ１５２１运用中很特殊的地方。２．在尽量靠近ＩＣ正、负电路引脚处并一只０．１μ Ｆ电容接地。此电容能使功放块稳定，工作不自激。 用TDA1521 制作的15W 双声道功放电路图 现在电脑用的低音炮，大部分采用的都是高保真功放 IC TDA1521A 制作功放电路，TDA1521A 采用九脚单列直插式塑料封装，具有输出功率大、两声道增益差小、开关机扬声器无冲击声及可靠的过热过载短路保护等特点。特别是具有外围元件少，不用调试，一装就响的特点。也特适合自制，用于随身听功率接续，或用于改造低档电脑有源音箱。 TDA1521A 既可用正负电源供电，也可用单电源供电。双电源供电时，可省去两个音频输出电容，高低音音质更佳。单电源供电时，电源滤波电容应尽量靠近集成电路的电源端，以避免电路内部自激。制作时一定要给集成块装上散热片才能通电试音，否则容易损坏集成块。散热板不能小于 200×100×2mm3。现在就将两种常用的电路介绍给大家！ TDA1521 A 是高保真立体声集成功放。其特点是：集成度高，外围元件很少，音质好，失真小，内部有两个15W的功放电路，两个声道的参数一致性很好，外围元件很少，具有完善的防开机、关机冲击和过热、过载短路保护功能，可不接输出耦合电容，可单电源供电，也可以双电源供电等。TDA1521A 常用于调谐器、录音机、组合音响等电声设各中。 TDA1521 A 采用9 脚单列直插塑封结构，图所示为TDA1521A 双声道音频功放电路。TDA1521A 还有其他的应用电路。关于 TDA1521A 的详细资料请参见集成电路手册 漫步者低音炮电路图 外围元件较少的2× 15W 功放电路（tda1521） 用高保真功放IC TDA1521A 制作功放电路，具有外围元件少，不用调试，一装就响的特点。适合自制，用于随身听功率接续，或用于改造低档电脑有源音箱。 TDA1521A 采用九脚单列直插式塑料封装，具有输出功率大、两...
