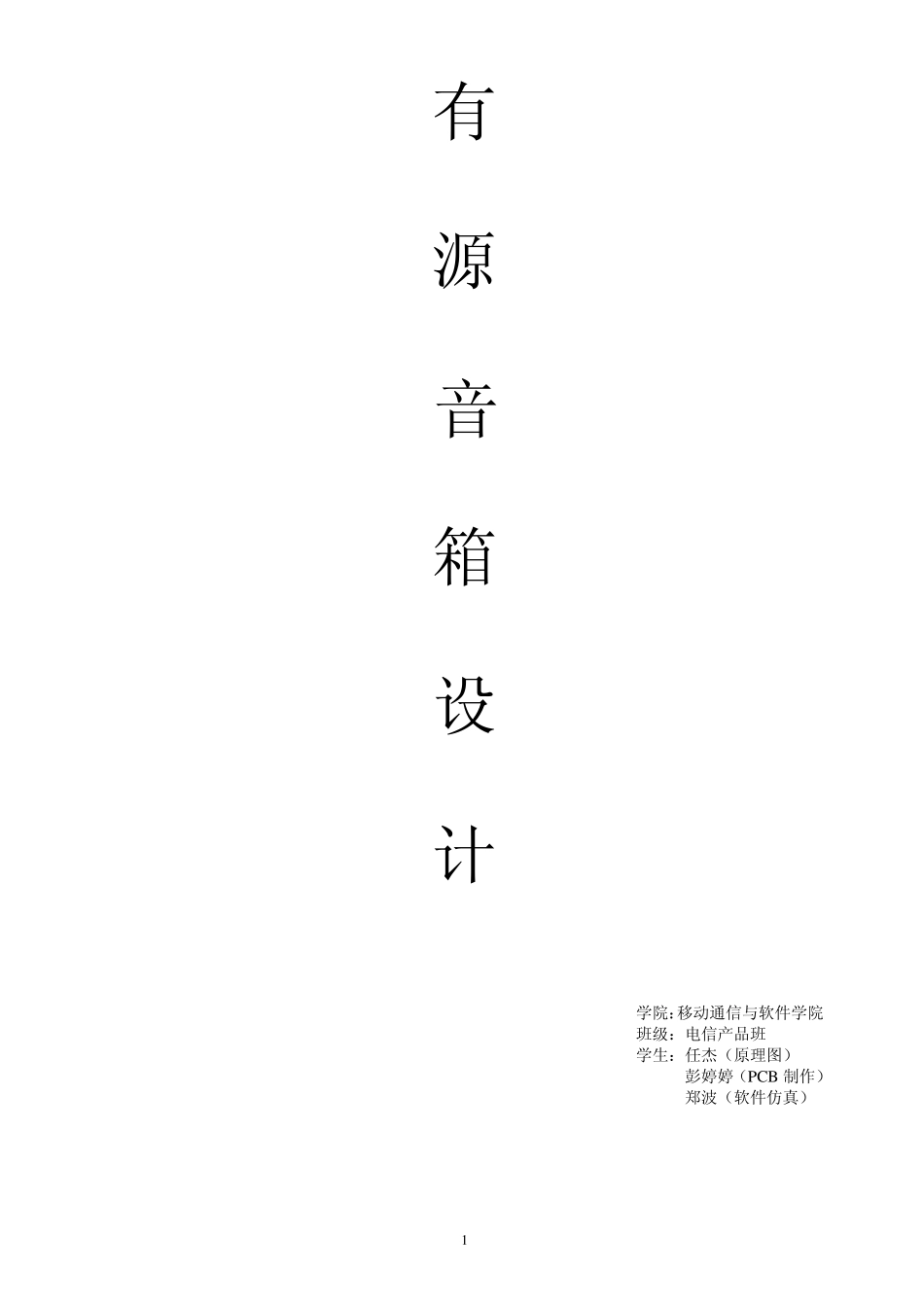

1 有 源 音 箱 设 计 学院：移动通信与软件学院 班级：电信产品班 学生：任杰（原理图） 彭婷婷（PCB 制作） 郑波（软件仿真） 有源音箱设计（论文）开题报告 设计（论文）题目 有源音箱的设计 一、选题的背景和意义： 音乐是生活的一部分，音箱又是提高音乐享受的必要工具音箱的成本低，价格极易被接受，独立的外置功放的机壳应该具备足够的机械强度并有良好的屏蔽性，有源音箱的功放设置在音箱内部，比功放要少一套机壳，成本得以大幅降低。而且有源音箱连接简单，使用方便。 人对音速浓厚的兴趣，故而希望将此因素运用到毕业设计中，带给更多的人美的享受。 二、课题研究的主要内容： 1 . 有源音箱组成； 2 . 集成功率放大器的原理； 3 . 集成前置放大器的原理； 4 、集成稳压电源的原理； 5 . 电路的装配和调试。 三、主要研究（设计）方法论述： 1 . 采用集成电路的设计； 2 . 采用集成电路设计集成前置放大器电路； 3 . 采用集成电路设计集成功率放大器电路； 4 . 集成稳压电源的设计。 二、主要技术指标： 1.电源电压：AC220V50Hz； 2.频响范围：90Hz—20KHz； 3.负载阻抗：8Ω ； 4.最大不失真输出总功率：15W。 摘 要 有源音箱主要由功放组件和电源变压器组成。功放组件主要是前置放大器和功率放大器组成，前置放大器主要负责信号的电压放大、音量控制、多路音源的切换、音调调整以及阻抗匹配等功能，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出，电源变压器则为功放组件提供电能。通过对集成前置放大器，集成功率放大器的设计和集成稳压电源的设计完成有源音箱的设计。 关键词：前置放大器；功率放大器；电源 第 1 章 前言 1 .1 本设计的意义 有源音箱实际上就是功放机与音箱的结合体。咱们过去在市场上见到的家庭影院组合，是把功放机与音箱分开的，而有源音箱就是把功放机放在了音箱里。在多媒体应用丰富的今天，一套多媒体音箱基本上是每一套系统中的标准配置。而大多数用户往往会忽视这方面的选择，为什么会存在这种现象呢？消费者一般存在两个极端的心态:1,本身对音频系统表现就没有过高要求,只要能发声就行了,装机商人送的音箱就能满足他们；2,本身对音频质量有着一定水准的要求,对电脑这方面能力不报什么希望,所以也就迁就了。其实这些消费者对于有源多媒体音箱还是存在某些误解的,随着国...
