有管网七氟丙烷系统施工方案

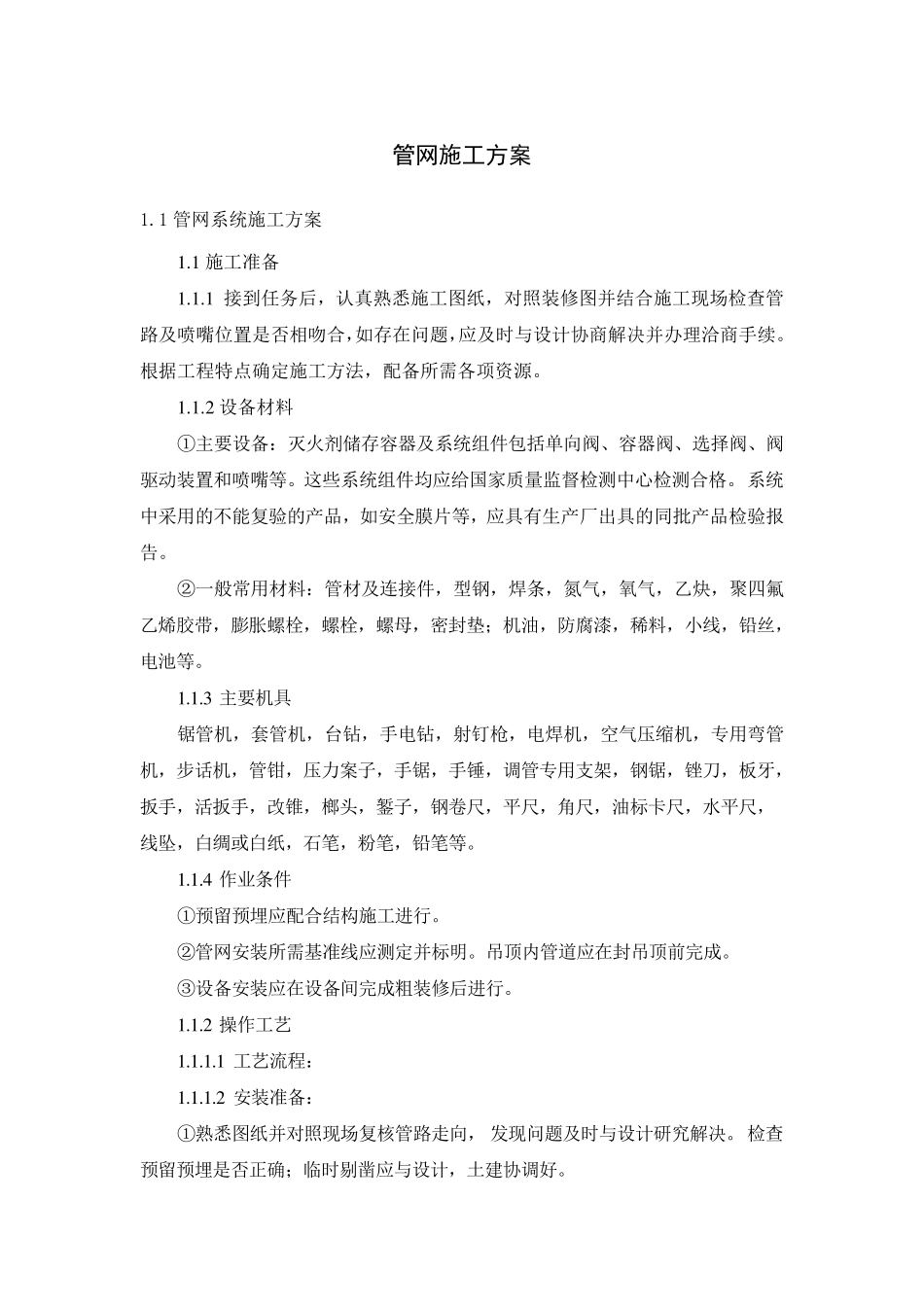

管网施工方案 1.1 管网系统施工方案 1 .1 施工准备 1 .1 .1 接到任务后，认真熟悉施工图纸，对照装修图并结合施工现场检查管路及喷嘴位置是否相吻合，如存在问题，应及时与设计协商解决并办理洽商手续。根据工程特点确定施工方法，配备所需各项资源。 1 .1 .2 设备材料 ①主要设备：灭火剂储存容器及系统组件包括单向阀、容器阀、选择阀、阀驱动装置和喷嘴等。这些系统组件均应给国家质量监督检测中心检测合格。系统中采用的不能复验的产品，如安全膜片等，应具有生产厂出具的同批产品检验报告。 ②一般常用材料：管材及连接件，型钢，焊条，氮气，氧气，乙炔，聚四氟乙烯胶带，膨 胀 螺 栓 ，螺 栓 ，螺 母 ，密 封 垫 ； 机 油 ，防 腐 漆 ，稀 料，小 线 ，铅 丝 ，电 池 等。 1 .1 .3 主要机 具 锯 管机 ，套 管机 ，台 钻 ，手电 钻 ，射 钉 枪 ，电 焊机 ，空 气压 缩 机 ，专 用弯 管机 ，步 话 机 ，管钳 ，压 力 案子 ，手锯 ，手锤 ，调 管专 用支 架 ，钢锯 ，锉 刀 ，板 牙 ，扳 手，活 扳 手，改 锥 ，榔 头 ，錾 子 ，钢卷 尺 ，平 尺 ，角 尺 ，油 标 卡 尺 ，水 平 尺 ，线 坠 ，白 绸 或 白 纸，石 笔 ，粉 笔 ，铅 笔 等。 1 .1 .4 作 业 条件 ①预 留 预 埋 应配合结构 施工进 行 。 ②管网安装所需基 准线 应测定并标 明 。吊 顶 内 管道 应在封 吊 顶 前 完 成 。 ③ 设备安装应在设备间 完 成 粗 装修后进 行 。 1 .1 .2 操 作 工艺 1 .1 .1 .1 工艺 流 程： 1 .1 .1 .2 安装准备： ①熟悉图纸并对照现场复核 管路走 向，发 现问题及时与设计研 究 解决。检查预 留 预 埋 是否正 确； 临 时剔 凿 应与设计，土 建 协调 好 。 ②进场设备材料检验：设备材料规格：型号应满足设计要求，外观整洁，无缺损、变形及锈蚀，镀锌或涂漆均匀无脱落，接口螺纹和法兰密封面完好无损伤；充压药剂钢瓶压力表指针应在指定范围内。选择阀、单向阀、高压软管、集流管逐个水压试验和气压严密性试验结果，应满足施工规范规定。 1.1.1.3 管网安装 气体灭火系统管材应根据设计要求或贮存压力选用，一般采用冷拔冷轧精密无缝钢管并内外镀锌。当公称直径小于或等于 80mm 时，宜采用螺纹连接；当公称直径大于 80mm 的管道，宜采用法兰...
