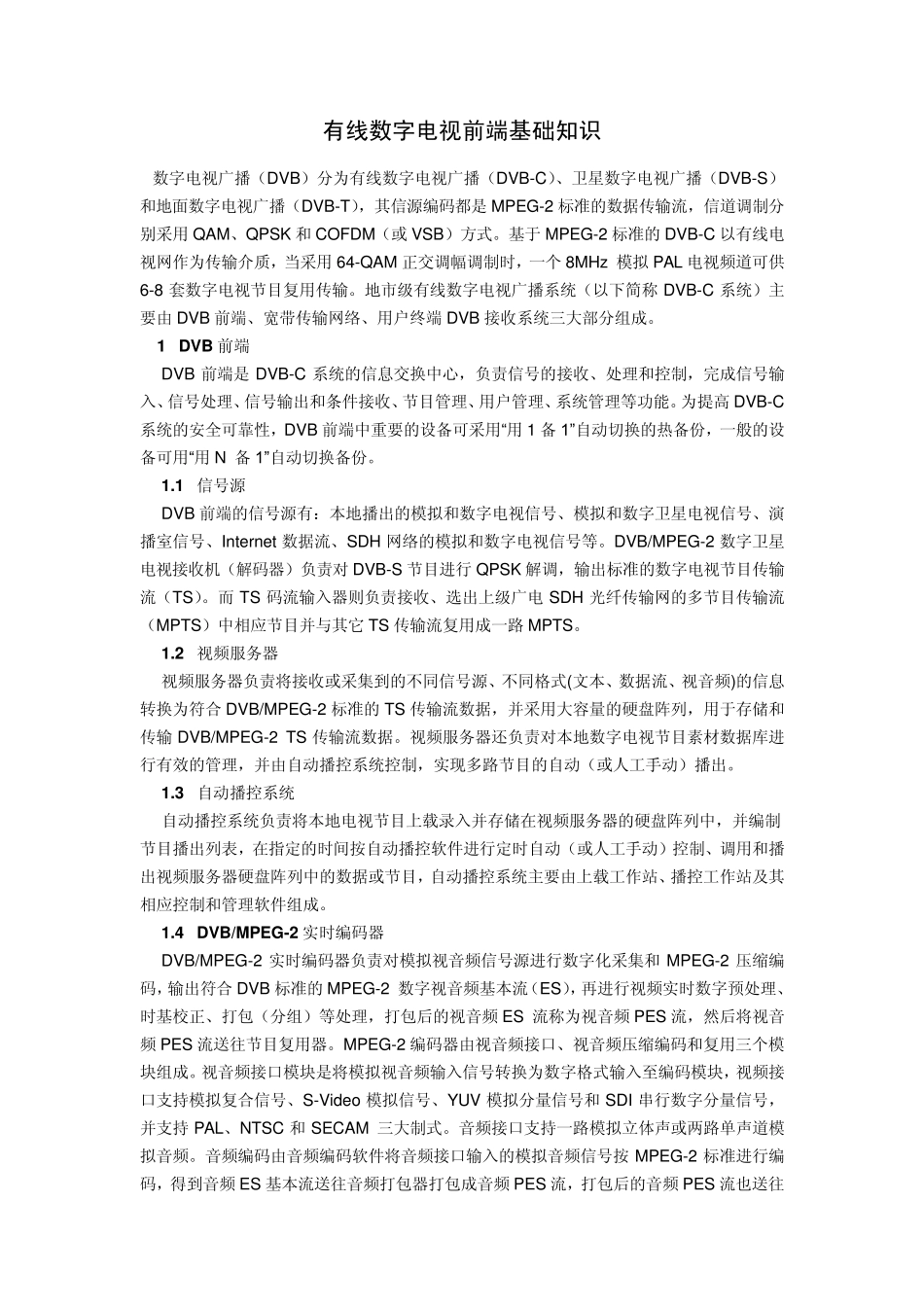

有线数字电视前端基础知识

有线数字电视前端基础知识 数字电视广播（DVB）分为有线数字电视广播（DVB-C）、卫星数字电视广播（DVB-S）和地面数字电视广播（DVB-T），其信源编码都是 MPEG-2 标准的数据传输流，信道调制分别采用 QAM、QPSK 和 COFDM（或 VSB）方式。基于 MPEG-2 标准的 DVB-C 以有线电视网作为传输介质，当采用 64-QAM 正交调幅调制时，一个 8MHz 模拟 PAL 电视频道可供6-8 套数字电视节目复用传输。地市级有线数字电视广播系统（以下简称 DVB-C 系统）主要由 DVB 前端、宽带传输网络、用户终端 DVB 接收系统三大部分组成。 1 DVB 前端 DVB 前端是 DVB-C 系统的信息交换中心，负责信号的接收、处理和控制，完成信号输入、信号处理、信号输出和条件接收、节目管理、用户管理、系统管理等功能。为提高 DVB-C系统的安全可靠性，DVB 前端中重要的设备可采用“用 1 备 1”自动切换的热备份，一般的设备可用“用 N 备 1”自动切换备份。 1.1 信号源 DVB 前端的信号源有：本地播出的模拟和数字电视信号、模拟和数字卫星电视信号、演播室信号、Internet 数据流、SDH 网络的模拟和数字电视信号等。DVB/MPEG-2 数字卫星电视接收机（解码器）负责对 DVB-S 节目进行 QPSK 解调，输出标准的数字电视节目传输流（TS）。而 TS 码流输入器则负责接收、选出上级广电SDH 光纤传输网的多节目传输流（MPTS）中相应节目并与其它 TS 传输流复用成一路 MPTS。 1.2 视频服务器 视频服务器负责将接收或采集到的不同信号源、不同格式(文本、数据流、视音频)的信息转换为符合 DVB/MPEG-2 标准的 TS 传输流数据，并采用大容量的硬盘阵列，用于存储和传输 DVB/MPEG-2 TS 传输流数据。视频服务器还负责对本地数字电视节目素材数据库进行有效的管理，并由自动播控系统控制，实现多路节目的自动（或人工手动）播出。 1.3 自动播控系统 自动播控系统负责将本地电视节目上载录入并存储在视频服务器的硬盘阵列中，并编制节目播出列表，在指定的时间按自动播控软件进行定时自动（或人工手动）控制、调用和播出视频服务器硬盘阵列中的数据或节目，自动播控系统主要由上载工作站、播控工作站及其相应控制和管理软件组成。 1.4 DVB/MPEG-2 实时编码器 DVB/MPEG-2 实时编码器负责对模拟视音频信号源进行数字化采集和 MPEG-2 压缩编码，输出符合 DVB 标准的 MPEG-2 数字视音频基本流（ES），再进行视频实时数字预处理...
