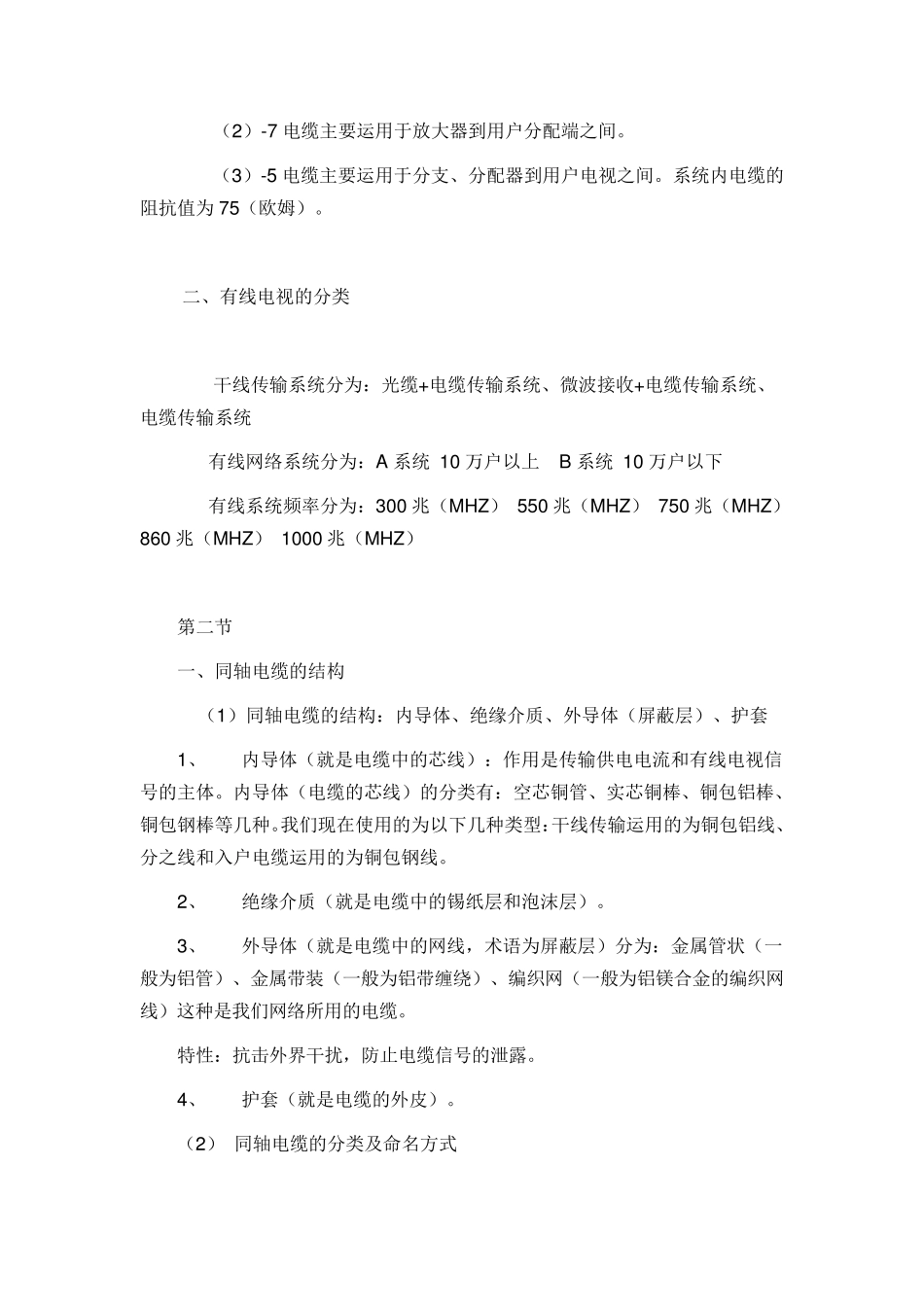

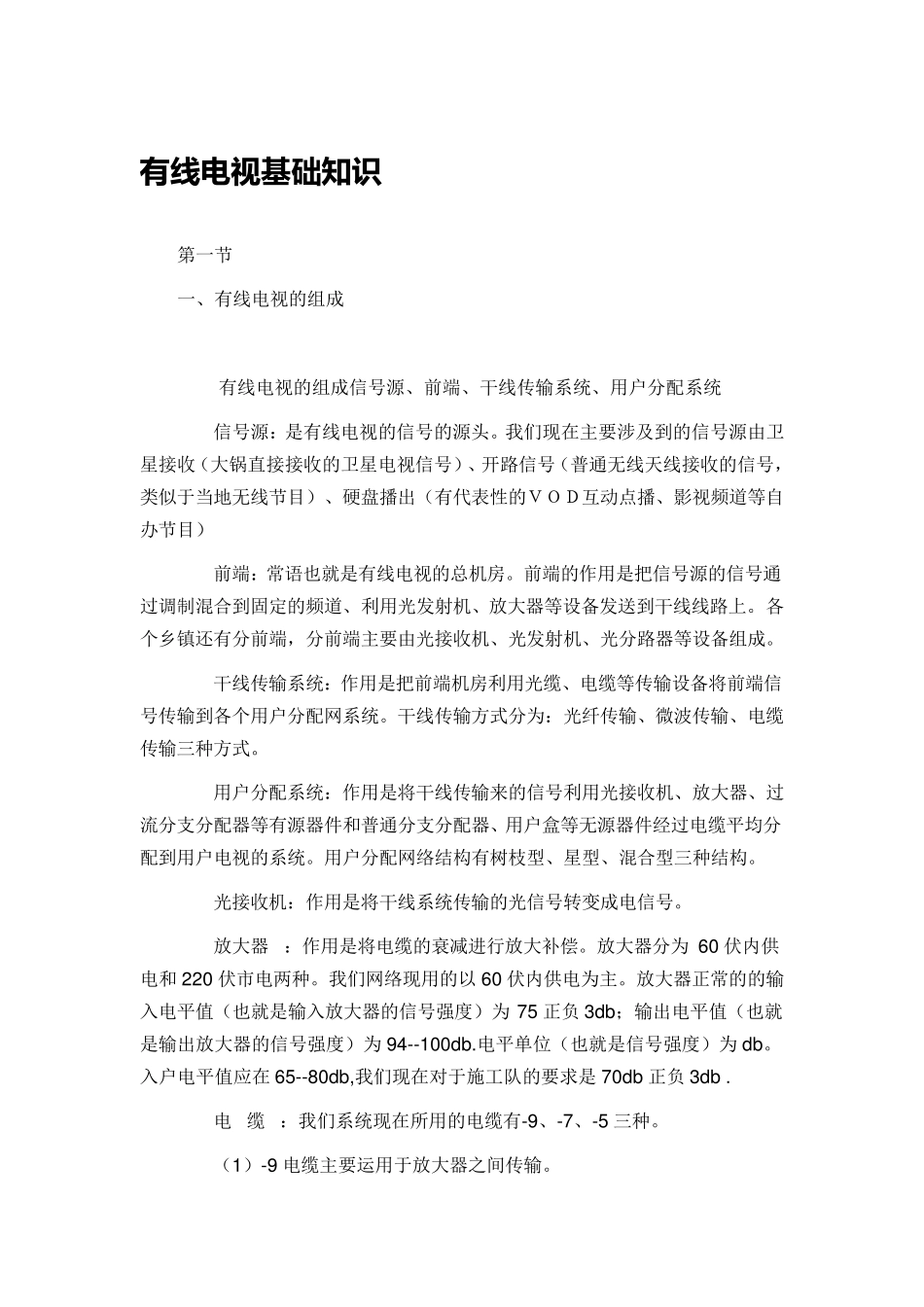

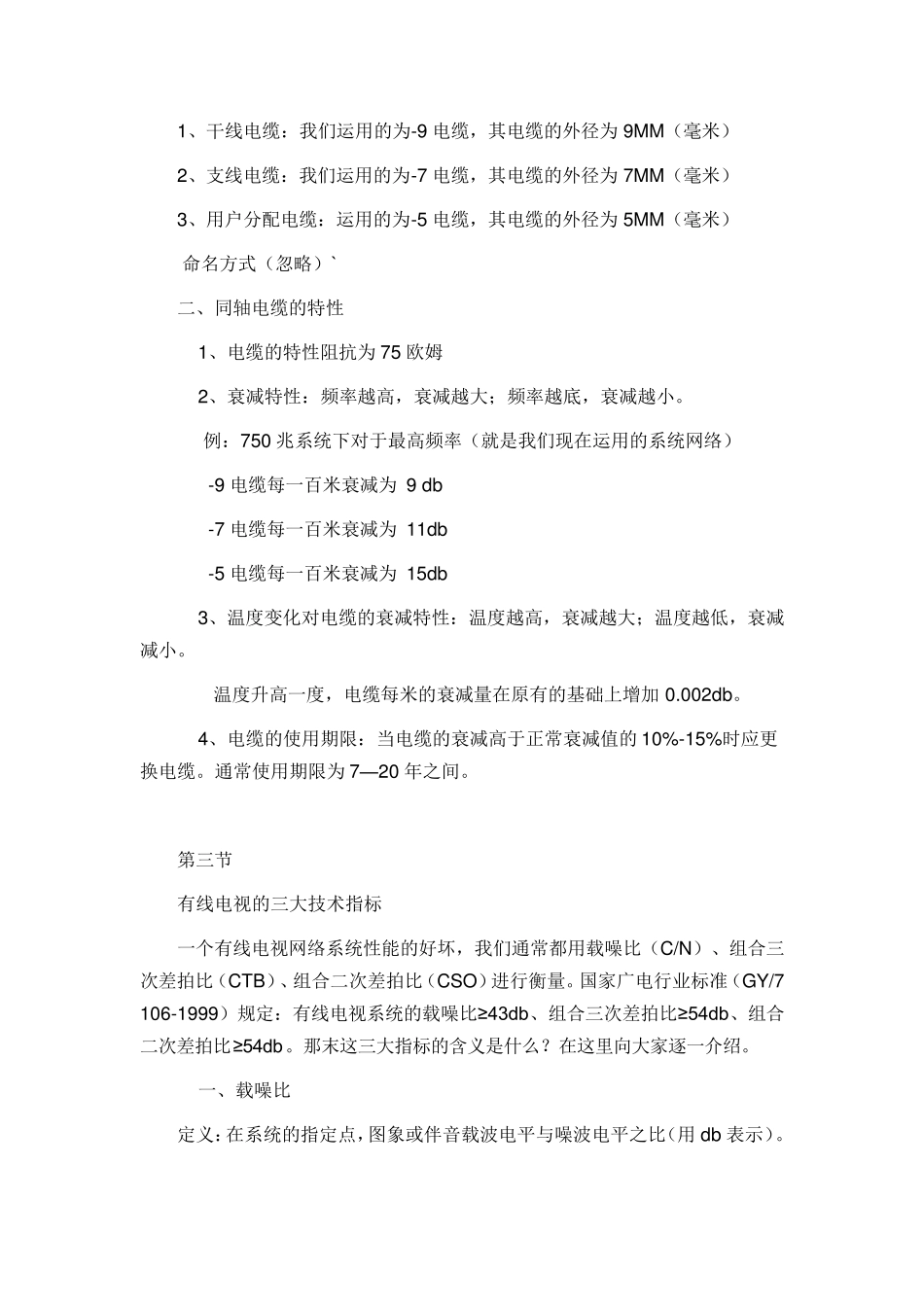

有 线 电 视 基础知识 第一节 一、有线电视的组成 有线电视的组成信号源、前端、干线传输系统、用户分配系统 信号源:是有线电视的信号的源头。我们现在主要涉及到的信号源由卫星接收(大锅直接接收的卫星电视信号)、开路信号(普通无线天线接收的信号,类似于当地无线节目)、硬盘播出(有代表性的VOD互动点播、影视频道等自办节目) 前端:常语也就是有线电视的总机房。前端的作用是把信号源的信号通过调制混合到固定的频道、利用光发射机、放大器等设备发送到干线线路上。各个乡镇还有分前端,分前端主要由光接收机、光发射机、光分路器等设备组成。 干线传输系统:作用是把前端机房利用光缆、电缆等传输设备将前端信号传输到各个用户分配网系统。干线传输方式分为:光纤传输、微波传输、电缆传输三种方式。 用户分配系统:作用是将干线传输来的信号利用光接收机、放大器、过流分支分配器等有源器件和普通分支分配器、用户盒等无源器件经过电缆平均分配到用户电视的系统。用户分配网络结构有树枝型、星型、混合型三种结构。 光接收机:作用是将干线系统传输的光信号转变成电信号。 放大器 :作用是将电缆的衰减进行放大补偿。放大器分为 6 0 伏内供电和 2 2 0 伏市电两种。我们网络现用的以 6 0 伏内供电为主。放大器正常的的输入电平值(也就是输入放大器的信号强度)为 7 5 正负 3 d b ;输出电平值(也就是输出放大器的信号强度)为 9 4 --1 0 0 d b .电平单位(也就是信号强度)为 d b 。入户电平值应在 6 5 --8 0 d b ,我们现在对于施工队的要求是 7 0 d b 正负 3 d b . 电 缆 :我们系统现在所用的电缆有-9 、-7 、-5 三种。 (1 )-9 电缆主要运用于放大器之间传输。 (2)-7 电缆主要运用于放大器到用户分配端之间。 (3)-5 电缆主要运用于分支、分配器到用户电视之间。系统内电缆的阻抗值为 75(欧姆)。 二、有线电视的分类 干线传输系统分为:光缆+电缆传输系统、微波接收+电缆传输系统、电缆传输系统 有线网络系统分为:A 系统 10 万户以上 B 系统 10 万户以下 有线系统频率分为:300 兆(MHZ) 550 兆(MHZ) 750 兆(MHZ) 860 兆(MHZ) 1000 兆(MHZ) 第二节 一、同轴电缆的结构 (1)同轴电缆的结构:内导体、绝缘介质、外导体(屏蔽层)、护套 1、 内导体(就是电缆中的芯线):作用是传输供电电流和有线电视信号的...
