有线电视线制作+放大器接头制作示意图(电视信号线接头做法)

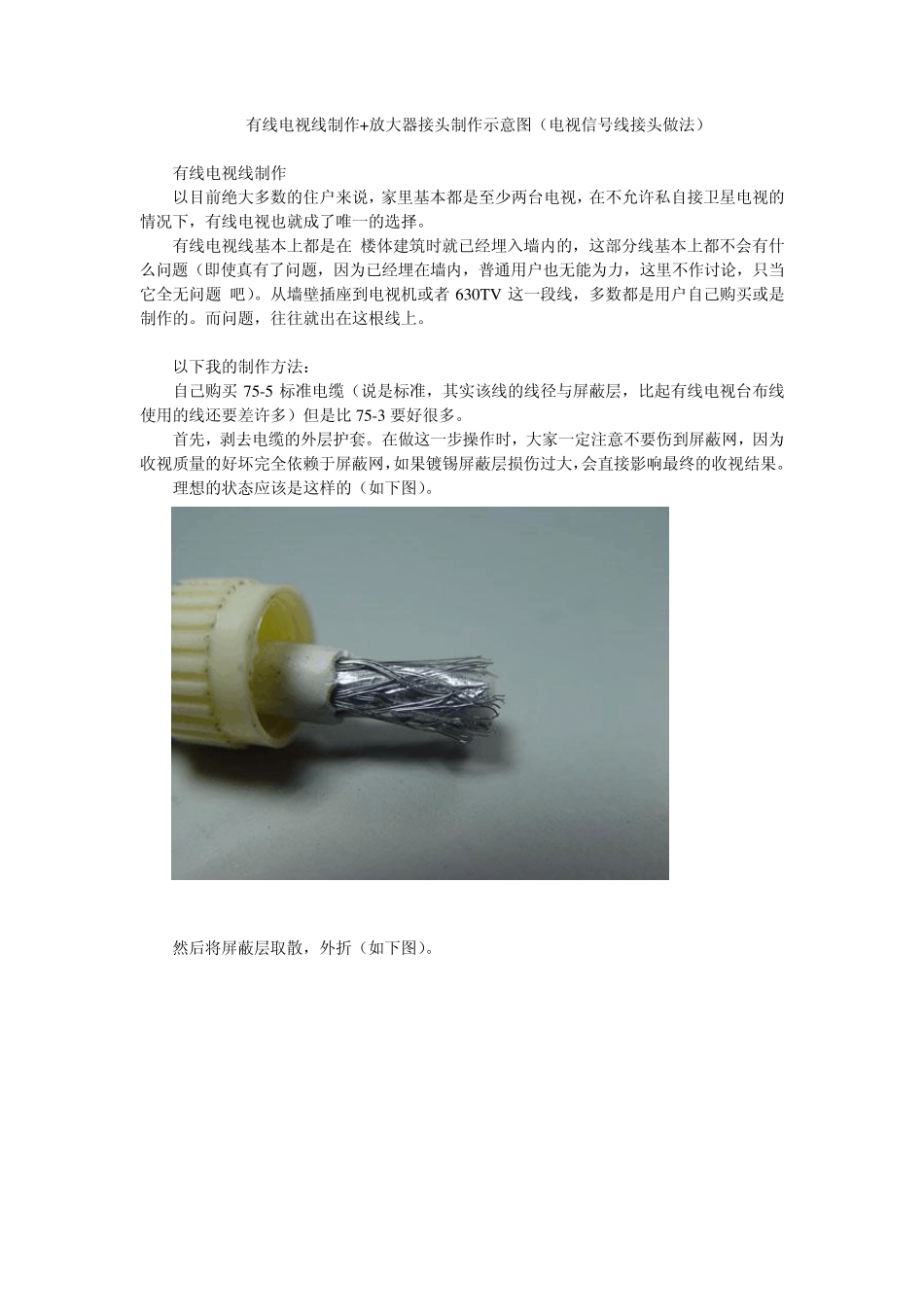

有线电视线制作+放大器接头制作示意图(电视信号线接头做法)_第1页
1/7
有线电视线制作+放大器接头制作示意图(电视信号线接头做法)_第2页
2/7

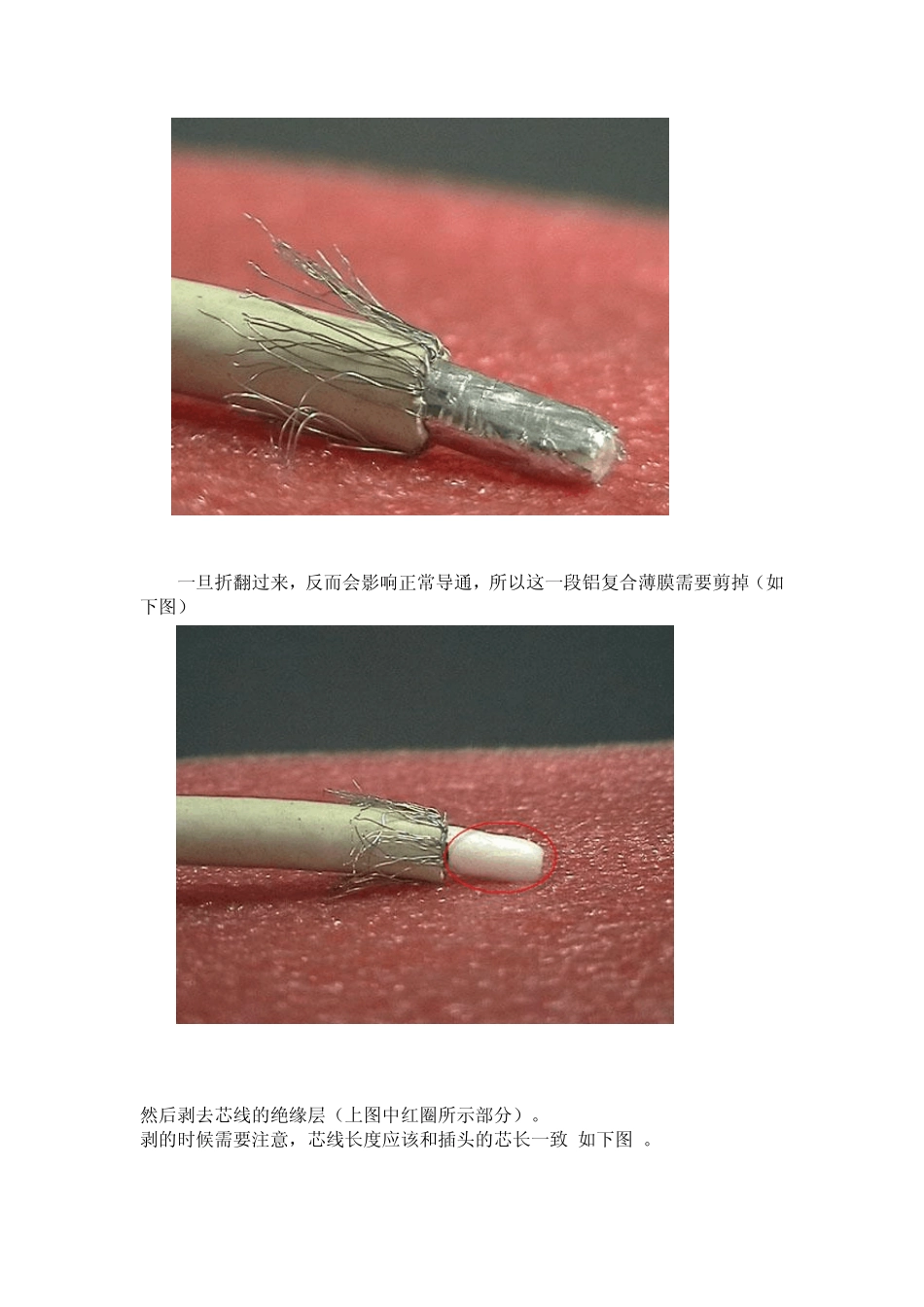

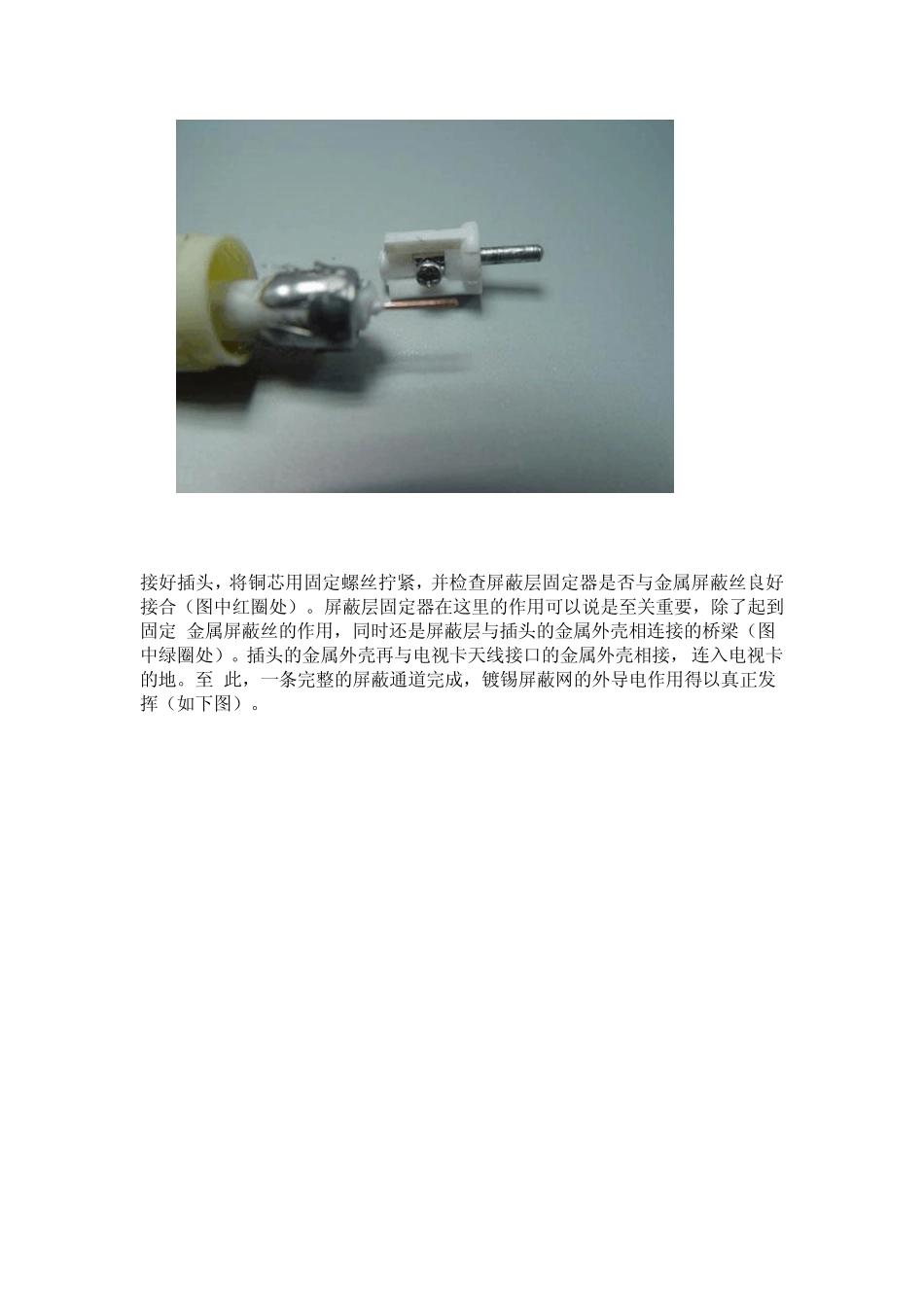

有线电视线制作+放大器接头制作示意图(电视信号线接头做法)_第3页
3/7
有线电视线制作+放大器接头制作示意图(电视信号线接头做法) 有线电视线制作 以目前绝大多数的住户来说,家里基本都是至少两台电视,在不允许私自接卫星电视的情况下,有线电视也就成了唯一的选择。 有线电视线基本上都是在 楼体建筑时就已经埋入墙内的,这部分线基本上都不会有什么问题(即使真有了问题,因为已经埋在墙内,普通用户也无能为力,这里不作讨论,只当它全无问题 吧)。从墙壁插座到电视机或者 630TV 这一段线,多数都是用户自己购买或是制作的。而问题,往往就出在这根线上。 以下我的制作方法: 自己购买 75-5 标准电缆(说是标准,其实该线的线径与屏蔽层,比起有线电视台布线使用的线还要差许多)但是比 75-3 要好很多。 首先,剥去电缆的外层护套。在做这一步操作时,大家一定注意不要伤到屏蔽网,因为收视质量的好坏完全依赖于屏蔽网,如果镀锡屏蔽层损伤过大,会直接影响最终的收视结果。 理想的状态应该是这样的(如下图)。 然后将屏蔽层取散,外折(如下图)。 一旦折翻过来,反而会影响正常导通,所以这一段铝复合薄膜需要剪掉(如下图) 然后剥去芯线的绝缘层(上图中红圈所示部分)。 剥的时候需要注意,芯线长度应该和插头的芯长一致(如下图)。 接好插头,将铜芯用固定螺丝拧紧,并检查屏蔽层固定器是否与金属屏蔽丝良好接合(图中红圈处)。屏蔽层固定器在这里的作用可以说是至关重要,除了起到固定 金属屏蔽丝的作用,同时还是屏蔽层与插头的金属外壳相连接的桥梁(图中绿圈处)。插头的金属外壳再与电视卡天线接口的金属外壳相接,连入电视卡的地。至 此,一条完整的屏蔽通道完成,镀锡屏蔽网的外导电作用得以真正发挥(如下图)。 最后的工作就是将插头拧紧了。这里还有一点需要提醒大家注意――插头拧的牢固程度。曾经碰到过这样一个情况,有个朋友前面各步骤做的都非常好:绝缘层剥的 很够水平、金属屏蔽网也基本没有损伤,但效果就是不理想。往往动一动接线画面会突然变的很清晰,可手一松又不行了。检查之后才发现,问题就是由于插头没有 拧紧。(如下图) 象上图中这种松松的旋上几扣的做法,屏蔽层固定器与金属屏蔽网的结合肯定是似接非接,动一动线效果变好,手一松效果又不好了的现象也就不足为怪了。所以,建议大家最后一道工序也一定做到位,千万别因为一点小小的疏忽而前功尽弃。下图为制作标准的插头。 至此,一条合格的有线电视线制作过程介绍完毕。希望能对大家–特别...
