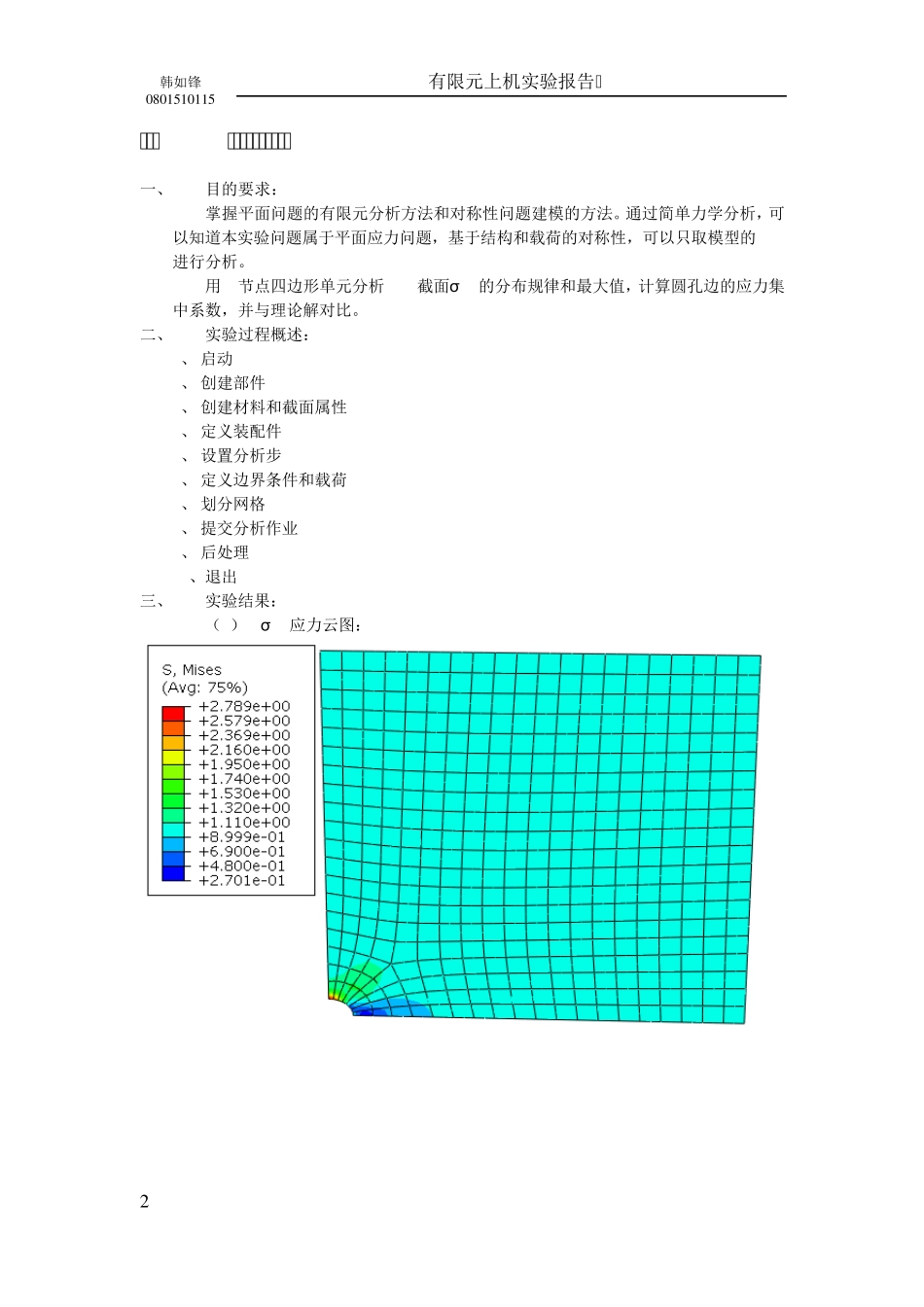

韩如锋0 8 0 1 5 1 0 1 1 5 有限元上机实验报告 1 结构有限元分析实验报告 姓名： 韩如锋 学号： 0 8 0 1 5 1 0 1 1 5 指导老师：葛建立韩如锋0 8 0 1 5 1 0 1 1 5 有限元上机实验报告 2 实验一 平面问题应力集中分析 一、 目的要求： 掌握平面问题的有限元分析方法和对称性问题建模的方法。通过简单力学分析，可以知道本实验问题属于平面应力问题，基于结构和载荷的对称性，可以只取模型的 1/4进行分析。 用 8节点四边形单元分析 X=0截面σ x的分布规律和最大值，计算圆孔边的应力集中系数，并与理论解对比。 二、 实验过程概述： 1、 启动 ABAQUS/CAE 2、 创建部件 3、 创建材料和截面属性 4、 定义装配件 5、 设置分析步 6、 定义边界条件和载荷 7、 划分网格 8、 提交分析作业 9、 后处理 10、退出 ABAQUS/CAE 三、 实验结果： （1） σ x应力云图： 韩如锋0 8 0 1 5 1 0 1 1 5 有限元上机实验报告 3 （2） 左边界直线与圆弧边交点的σ x值为： 2.78935 MPa； （3） 左右对称面上的σ x曲线： 四、 实验内容分析： a) 模型全局σ x应力分布：σ x应力集中分布于中心圆孔与x、y轴相交的地方，且与x轴相交处应力为负，与y轴相交处应力为正；沿圆周向周围，σ x迅速减小；沿 y方向的σ x应力大于沿 x方向的σ x应力。 b) 应力集中系数为 2.78935，小于理论值3.0。 误差来源：有限元分析方法是将结构离散化，网格划分得越稀疏，计算出的结果就越偏离理论值。 五、 实验小结与体会： 通过本次实验，对理论课所学有限元基本方法有了一个更加直观、深入的理解。通过对Abaqus软件三个步骤：前处理、分析计算、后处理的操作，了解了这款软件的基本应用，试验中，遇到诸多问题，仔细思考，加之请教老师，逐一解决，确实很有收获。 韩如锋0 8 0 1 5 1 0 1 1 5 有限元上机实验报告 4 实验二 平面问题有限元解的收敛性 一、 实验目的和要求： （1） 在 ABAQUS软件中用有限元法探索整个梁上σ x和σ y的分布规律。 （2） 计算梁底边中点正应力σ x的最大值；对单元网格逐步加密，把σ x的计算值与理论解对比，考察有限元解的收敛性。 （3） 针对上述力学模型，对比三节点三角形平面单元和 8节点四边形平面单元的求解精度。 二、 实验过程概述： （1） 创建部件 （2） 创建材料和截面属性 （3） 定义...
