木塑板结构安装工艺

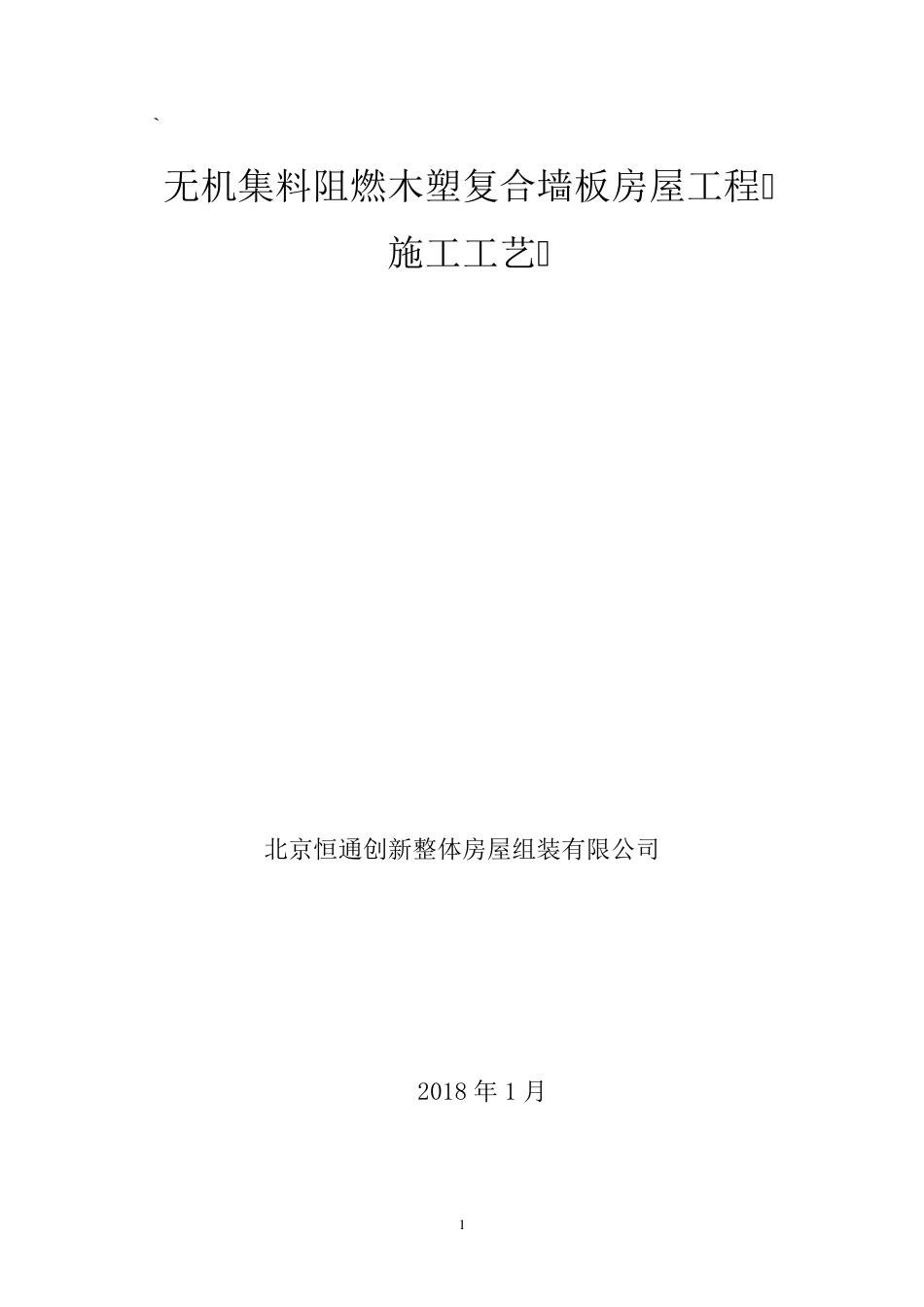

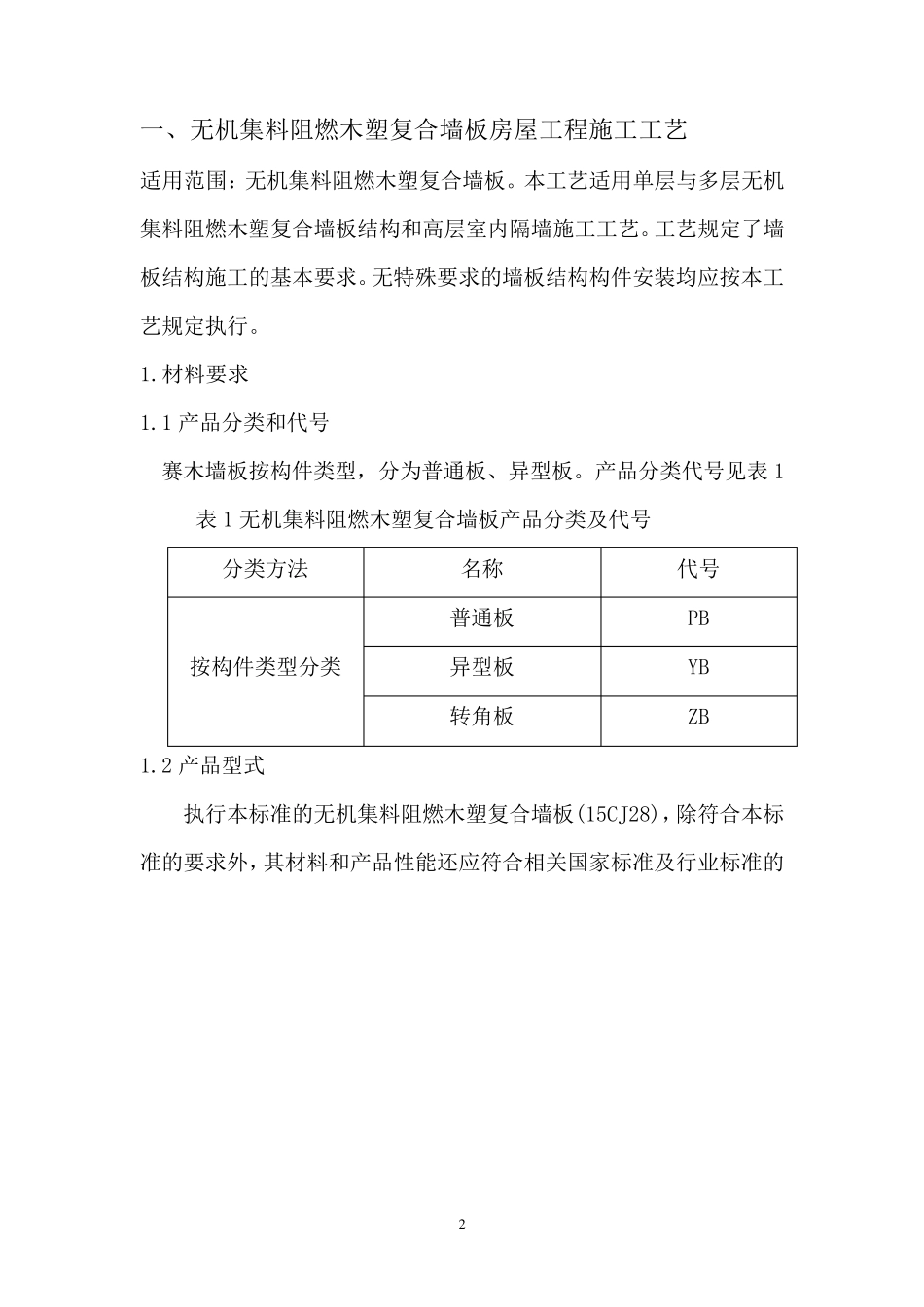

1 ` 无机集料阻燃木塑复合墙板房屋工程 施工工艺 北京恒通创新整体房屋组装有限公司 2018 年 1 月 2 一、无机集料阻燃木塑复合墙板房屋工程施工工艺 适用范围：无机集料阻燃木塑复合墙板。本工艺适用单层与多层无机集料阻燃木塑复合墙板结构和高层室内隔墙施工工艺。工艺规定了墙板结构施工的基本要求。无特殊要求的墙板结构构件安装均应按本工艺规定执行。 1.材料要求 1.1 产品分类和代号 赛木墙板按构件类型，分为普通板、异型板。产品分类代号见表 1 表 1 无机集料阻燃木塑复合墙板产品分类及代号 分类方法 名称 代号 按构件类型分类 普通板 PB 异型板 YB 转角板 ZB 1.2 产品型式 执行本标准的无机集料阻燃木塑复合墙板(15CJ28)，除符合本标准的要求外，其材料和产品性能还应符合相关国家标准及行业标准的 3 要 4 求。图1.1、1.2 外形示意图。 图1.1 图1.2 2.产品质量 2.1 无机集料阻燃木塑复合墙板的外观质量应符合表 2 的规定。 表 2 外观质量 序号 项目 指标 1 裂纹、缺角、翘曲、气孔、起皮、表面污染 无 2 板面裂缝 无 3 蜂窝气孔 无 5 4 壁厚mm ≥6 注：序号2、3 项有缺陷视为不合格产品。 2.2 尺寸偏差：墙板尺寸允许偏差应符合表3 的规定。 表3 允许尺寸偏差 单位为毫米 序号 项目 允许偏差 1 长度 ±5 2 宽度 ±2 3 厚度 ±1.5 4 板面平整 ≤2 5 对角线差 ≤6 6 侧向弯曲 L/1000 2.3 其他材料：所用的方钢管、U 型钢、H 型钢规格尺寸准确,不得有弯曲、锈蚀、变形等缺陷、应有产品合格证书。 防锈漆、自钻丝，并有出厂合格证及产品使用说明书。 稀释剂：醇酸稀料，应符合有关规定标准。 3.主要机具 6 无机集料阻燃木塑复合墙板施工的机具见表4 表4 机具 序号 机具名称 用 途 1 切割机 切割钢槽 2 电锤 胀栓打孔 3 手提锯 切割墙板 4 电钻 墙板打孔 5 电焊机 钢槽焊接 6 经纬仪 放线测量 7 水平仪 放线测量 6 钢尺 测距 7 手锤 安装 8 墨斗 放线 9 检测尺 检测 、 、、 、、、、、 、、 、、、 4.作业条件 4.1.基础、结构验收合格，并办理好交接手续及相关的验收资料。 4.2.掌握设计图纸要求和图集节点大样图的规定。 4.3 墙板施工前，所用的型钢必须提前做好防锈、防腐处理。 4.4.所用的材料要有材质检测报告及产品出厂合格证。 7 4.5.根据设计尺寸要求，安全措施落实到位...
