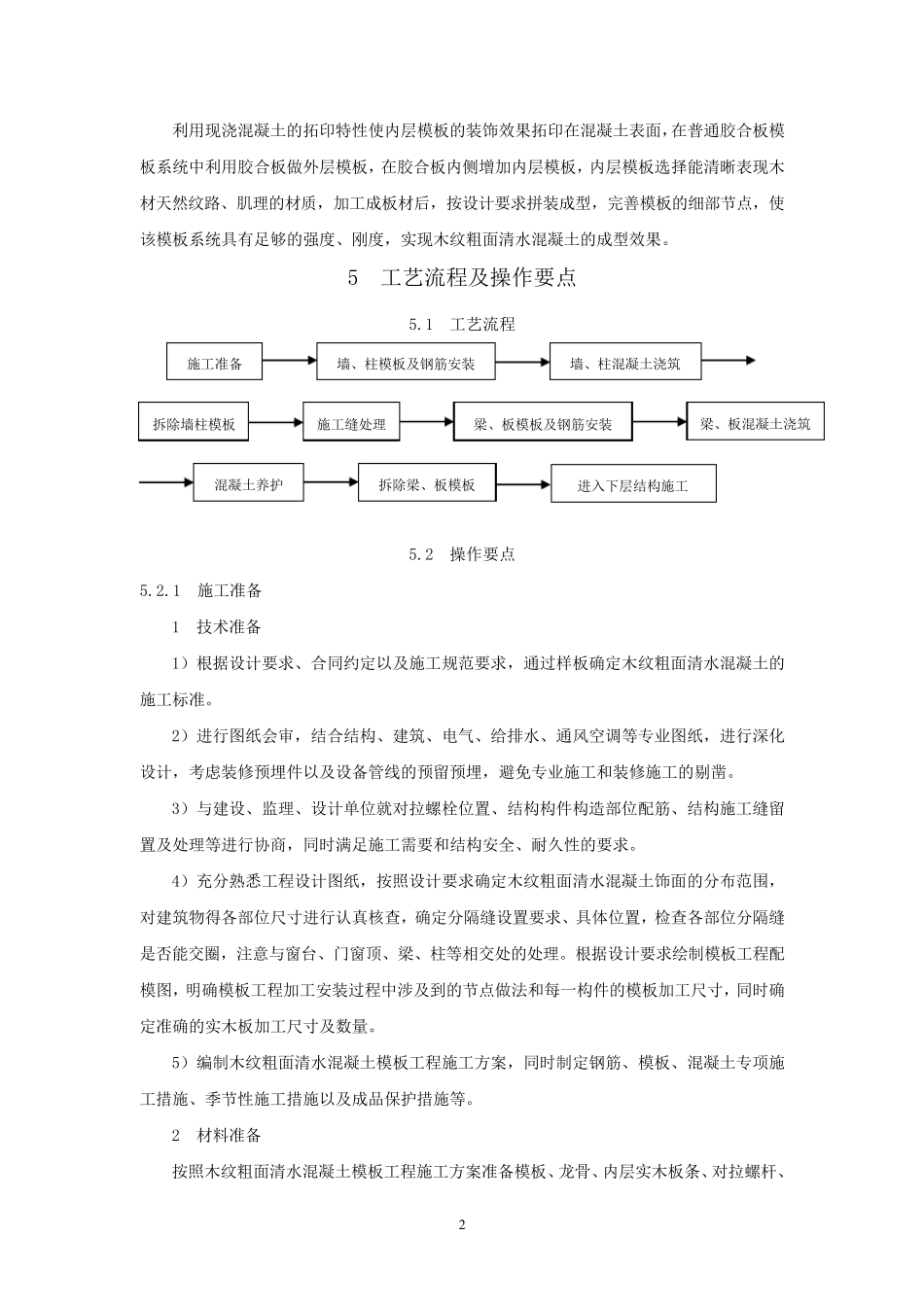

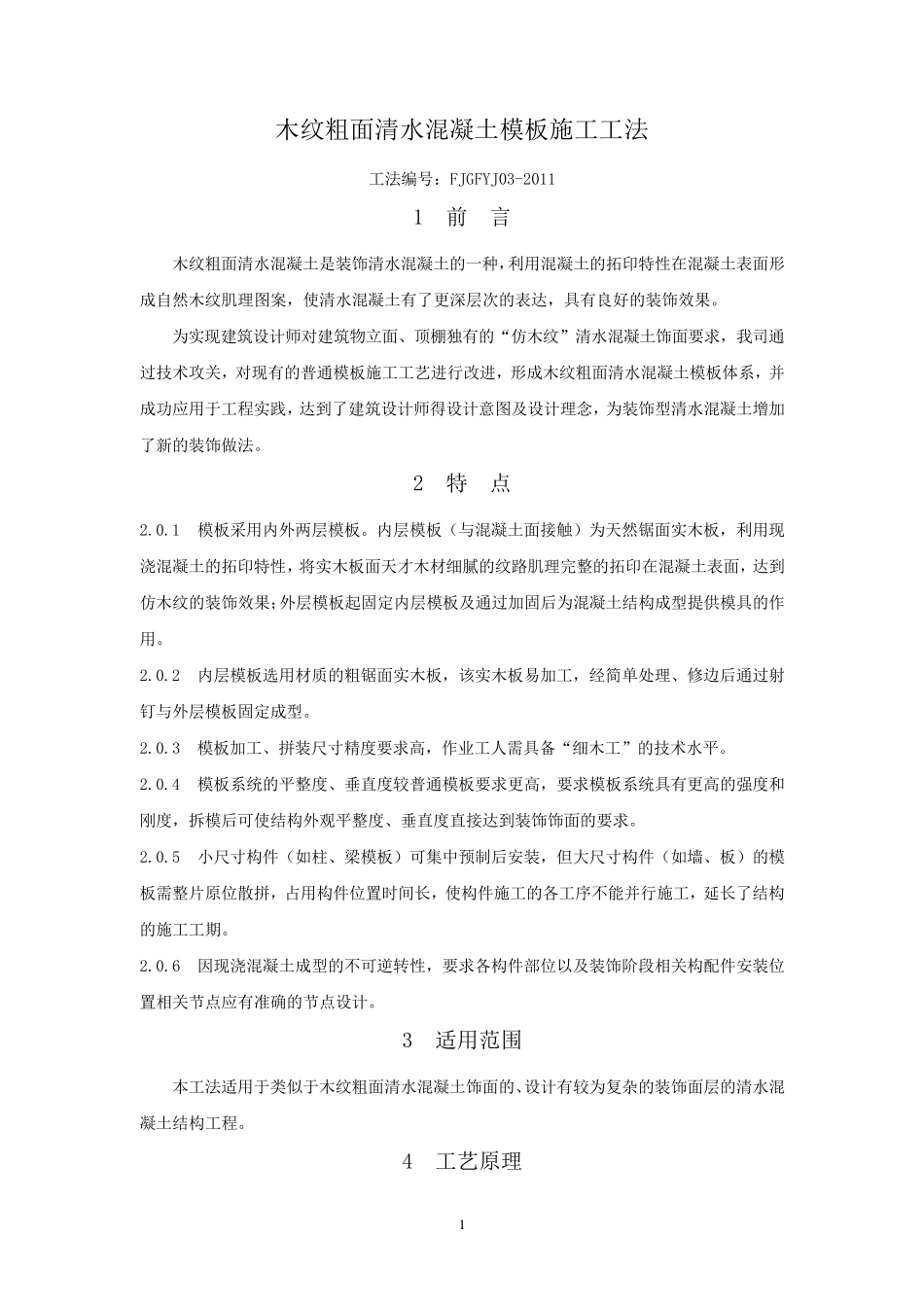

1 木纹粗面清水混凝土模板施工工法 工法编号:FJGFYJ03-2011 1 前 言 木纹粗面清水混凝土是装饰清水混凝土的一种,利用混凝土的拓印特性在混凝土表面形成自然木纹肌理图案,使清水混凝土有了更深层次的表达,具有良好的装饰效果。 为实现建筑设计师对建筑物立面、顶棚独有的“仿木纹”清水混凝土饰面要求,我司通过技术攻关,对现有的普通模板施工工艺进行改进,形成木纹粗面清水混凝土模板体系,并成功应用于工程实践,达到了建筑设计师得设计意图及设计理念,为装饰型清水混凝土增加了新的装饰做法。 2 特 点 2.0.1 模板采用内外两层模板。内层模板(与混凝土面接触)为天然锯面实木板,利用现浇混凝土的拓印特性,将实木板面天才木材细腻的纹路肌理完整的拓印在混凝土表面,达到仿木纹的装饰效果;外层模板起固定内层模板及通过加固后为混凝土结构成型提供模具的作用。 2.0.2 内层模板选用材质的粗锯面实木板,该实木板易加工,经简单处理、修边后通过射钉与外层模板固定成型。 2.0.3 模板加工、拼装尺寸精度要求高,作业工人需具备“细木工”的技术水平 。 2.0.4 模板系统 的平 整度、垂 直 度较 普通模板要求更高,要求模板系统 具有更高的强 度和刚 度,拆 模后可 使结构外观 平 整度、垂 直 度直 接达到装饰饰面的要求。 2.0.5 小 尺寸构件 (如 柱 、梁 模板)可 集 中 预 制 后安 装,但 大 尺寸构件 (如 墙 、板)的模板需整片 原 位 散 拼,占 用构件 位 置 时 间 长 ,使构件 施工的各 工序 不 能 并行施工,延 长 了结构的施工工期 。 2.0.6 因 现浇混凝土成型的不 可 逆 转 性,要求各 构件 部 位 以 及装饰阶 段 相 关构配 件 安 装位置 相 关节 点应有准 确 的节 点设计。 3 适 用范 围 本 工法适 用于类 似 于木纹粗面清水混凝土饰面的、设计有较 为复 杂 的装饰面层的清水混凝土结构工程。 4 工艺原 理 2 利用现浇混凝土的拓印特性使内层模板的装饰效果拓印在混凝土表面,在普通胶合板模板系统中利用胶合板做外层模板,在胶合板内侧增加内层模板,内层模板选择能清晰表现木材天然纹路、肌理的材质,加工成板材后,按设计要求拼装成型,完善模板的细部节点,使该模板系统具有足够的强度、刚度,实现木纹粗面清水混凝土的成型效果。 5 工艺流程及操作要点 5.1 工艺流程 5.2 操作要点 5.2.1 施工准备 ...
