法兰克数控车床界面功能键介绍

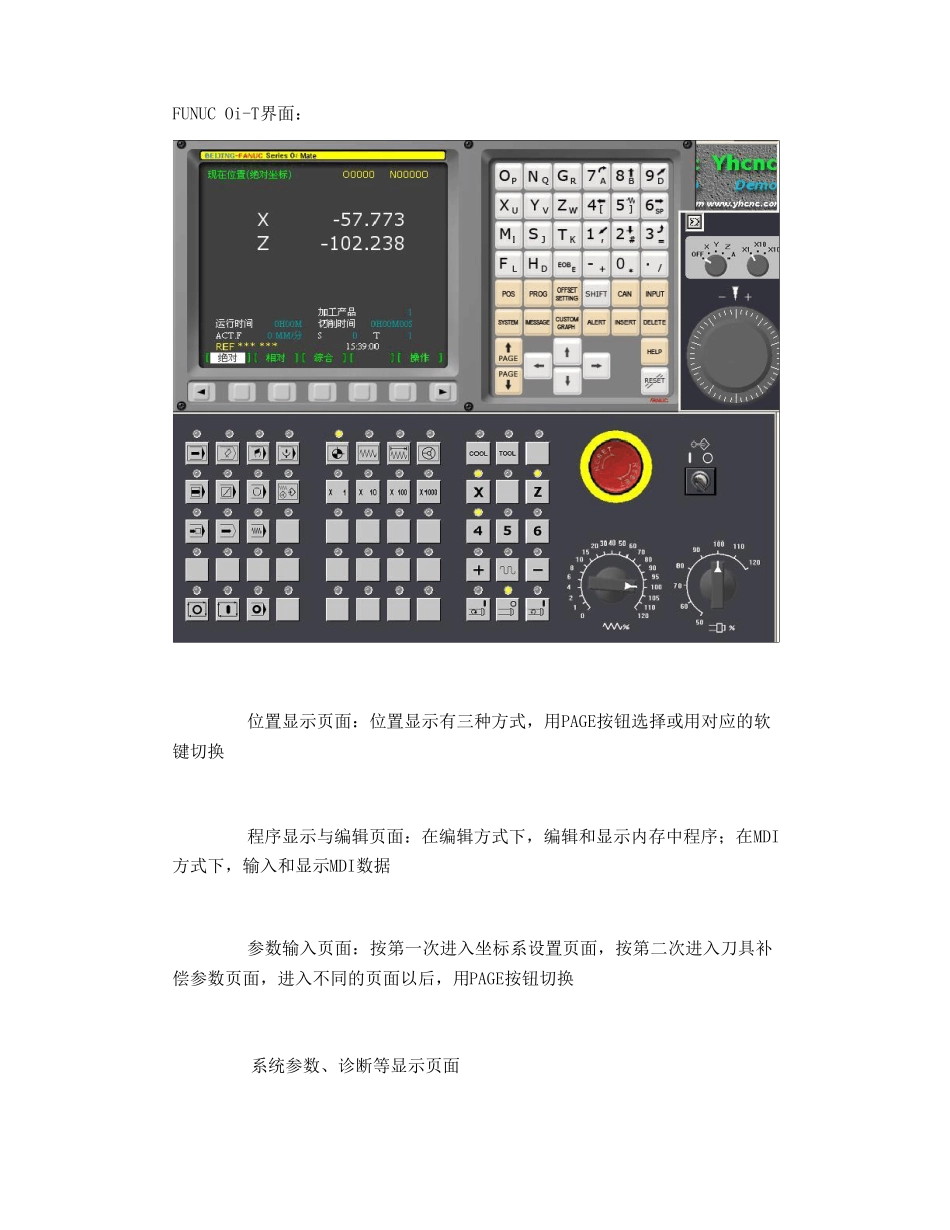

法兰克数控车床界面功能键介绍_第1页
1/6

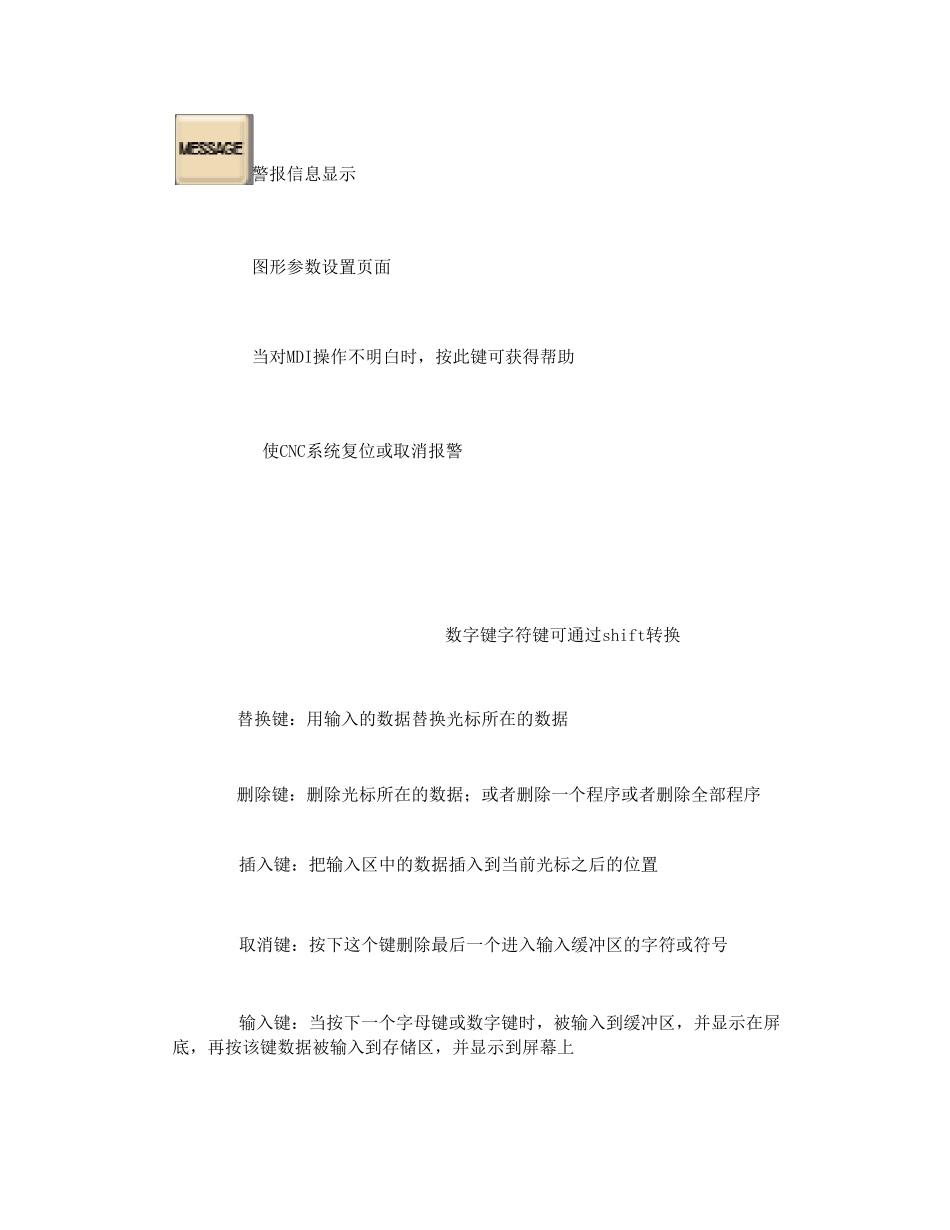

法兰克数控车床界面功能键介绍_第2页
2/6
法兰克数控车床界面功能键介绍_第3页
3/6
FUNUC Oi-T界面: 位置显示页面:位置显示有三种方式,用PAGE按钮选择或用对应的软 键切换 程序显示与编辑页面:在编辑方式下,编辑和显示内存中程序;在MDI 方式下,输入和显示MDI数据 参数输入页面:按第一次进入坐标系设置页面,按第二次进入刀具补 偿参数页面,进入不同的页面以后,用PAGE按钮切换 系统参数、诊断等显示页面 警报信息显示 图形参数设置页面 当对MDI操作不明白时,按此键可获得帮助 使CNC系统复位或取消报警 数字键字符键可通过shift转换 替换键:用输入的数据替换光标所在的数据 删除键:删除光标所在的数据;或者删除一个程序或者删除全部程序 插入键:把输入区中的数据插入到当前光标之后的位置 取消键:按下这个键删除最后一个进入输入缓冲区的字符或符号 输入键:当按下一个字母键或数字键时,被输入到缓冲区,并显示在屏 底,再按该键数据被输入到存储区,并显示到屏幕上 切换键 回车换行:结束一行程序的输入并且换行 移动光标 向上下翻页 AUTO :自动加工,按此键可以按“循环启动”键运行程序 EDIT :编辑。可进行数控程序的输入与编辑 MDI :手动数据输入。按此键,可手动输入一段程序让机床自动执 行,也可在操作系统面板中设置必要的参数 INC : 增量进给 HND :手摇脉冲方式。按此键,可通过操作手轮,在X、Y、Z三个 方向进行精确移动。对刀时常用 JOG:手动方式。按此键可在三个方向上手动连续移动机床或点动机 床 REF :回参考点。按此键可手动返回参考点 DNC :通过RS232通信接口,用电缆线连接PC机和数控机床,选择 程序传输加工 循环启动:按此键其上指示灯亮,程序运行开始;当工作方式选择在 “AUTO”和“MDI”位置时按下有效,其他方式按下无效, 循环停止:在程序运行中,按下此键,其上指示灯亮,停止程序运行。 有的机床操作面板用进给保持按键代替。 手动主轴正传、手动主轴停止、手动主轴反转 手动移动机床各轴。在JOG方式下,选择机床移动轴及方向,移 动速度可通过进给倍率修调。同时按下快移键加快轴的移动,在INC方式下 选择移动轴及方向,每按一下移动一个步距。步距大小可用增量倍率键来选择 手摇脉冲手轮:在HND方式下,便可用手轮来移动各轴 进给率(F)调节按钮,调节范围0-120% 主轴转速倍率调节按钮,调节范围50%-120% 单步执行开关:每按一次,程序启动执行一条程序指令 程序段跳读:自动方式按下此键,置接通状态,跳过程序段...
