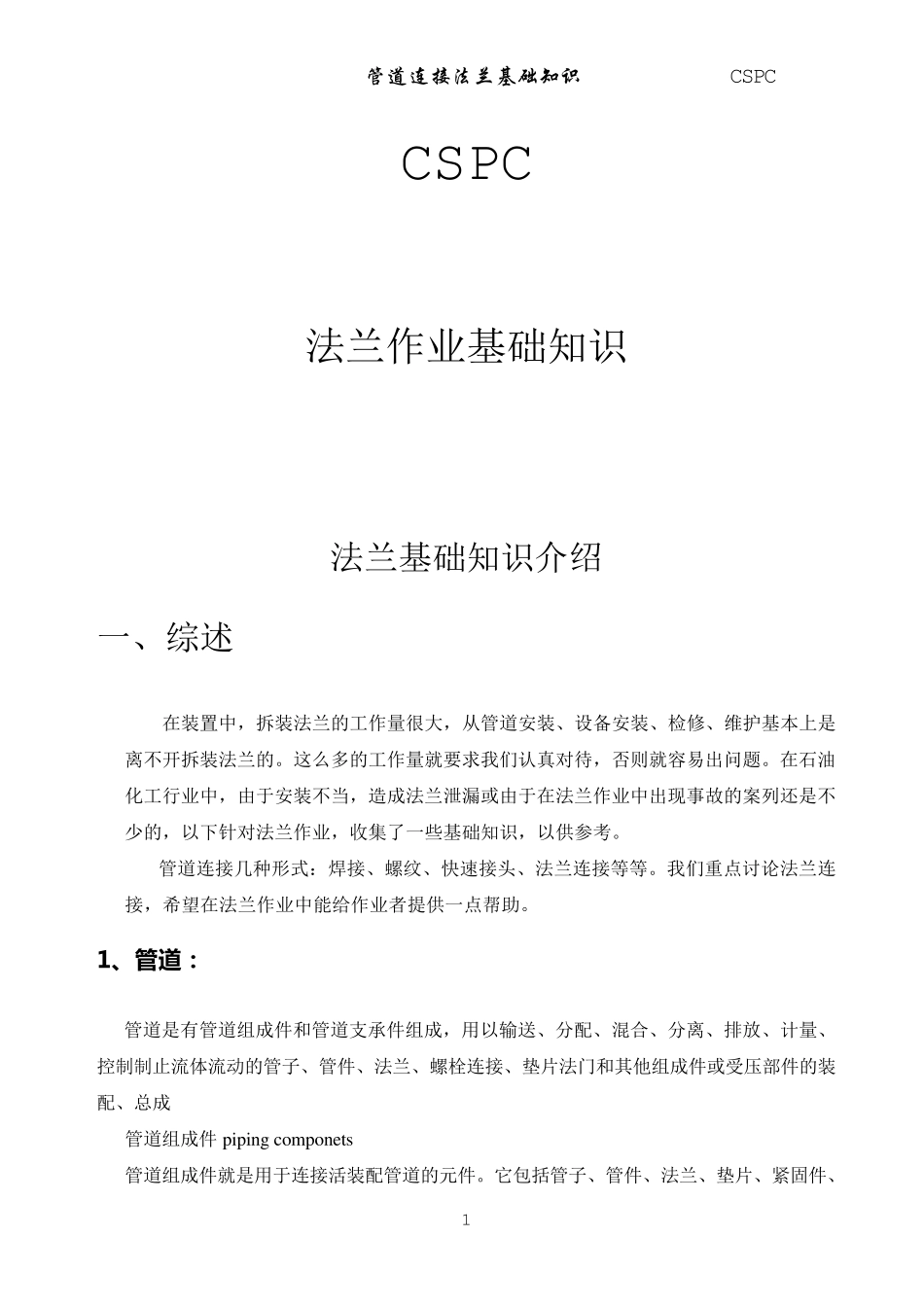

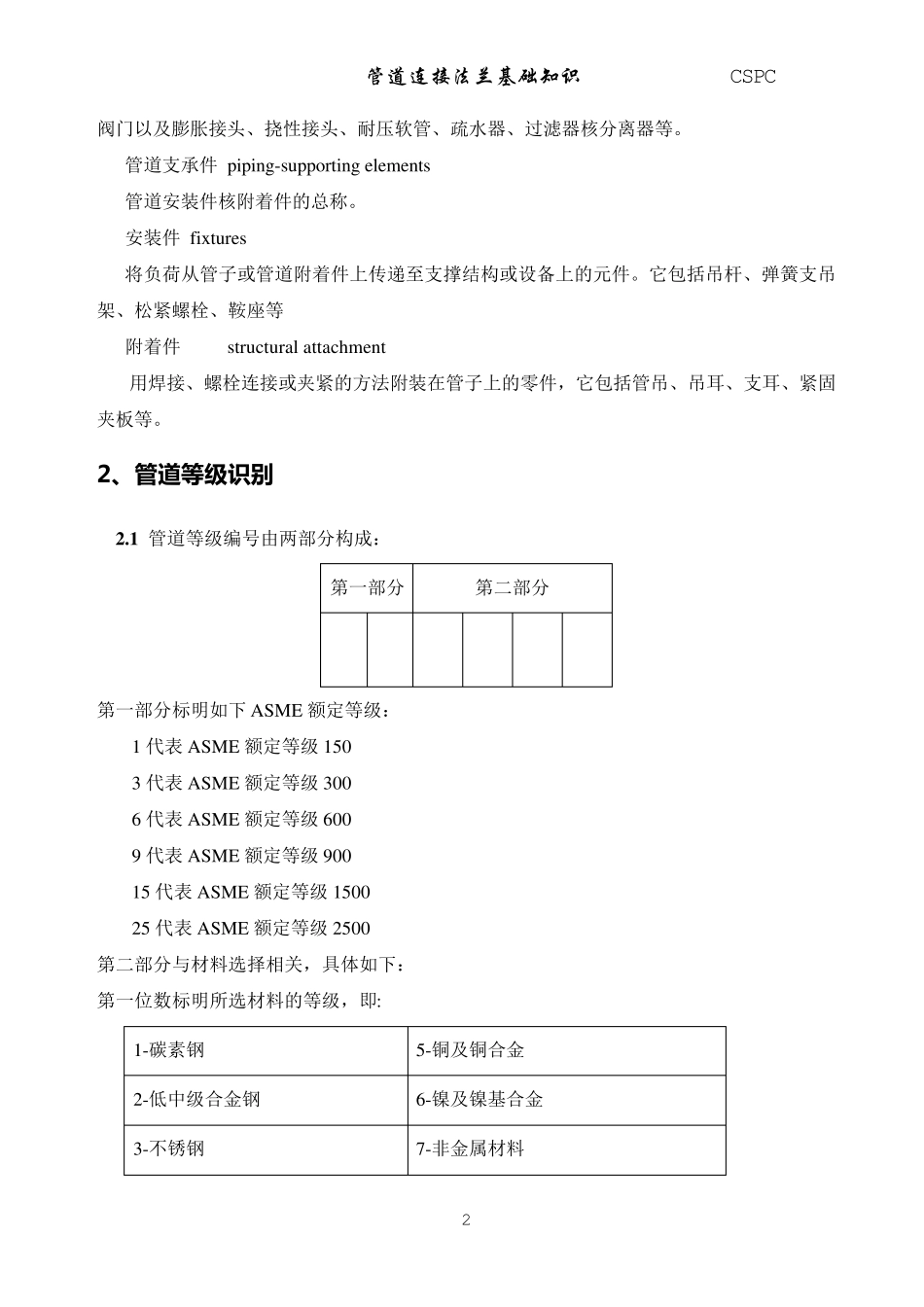

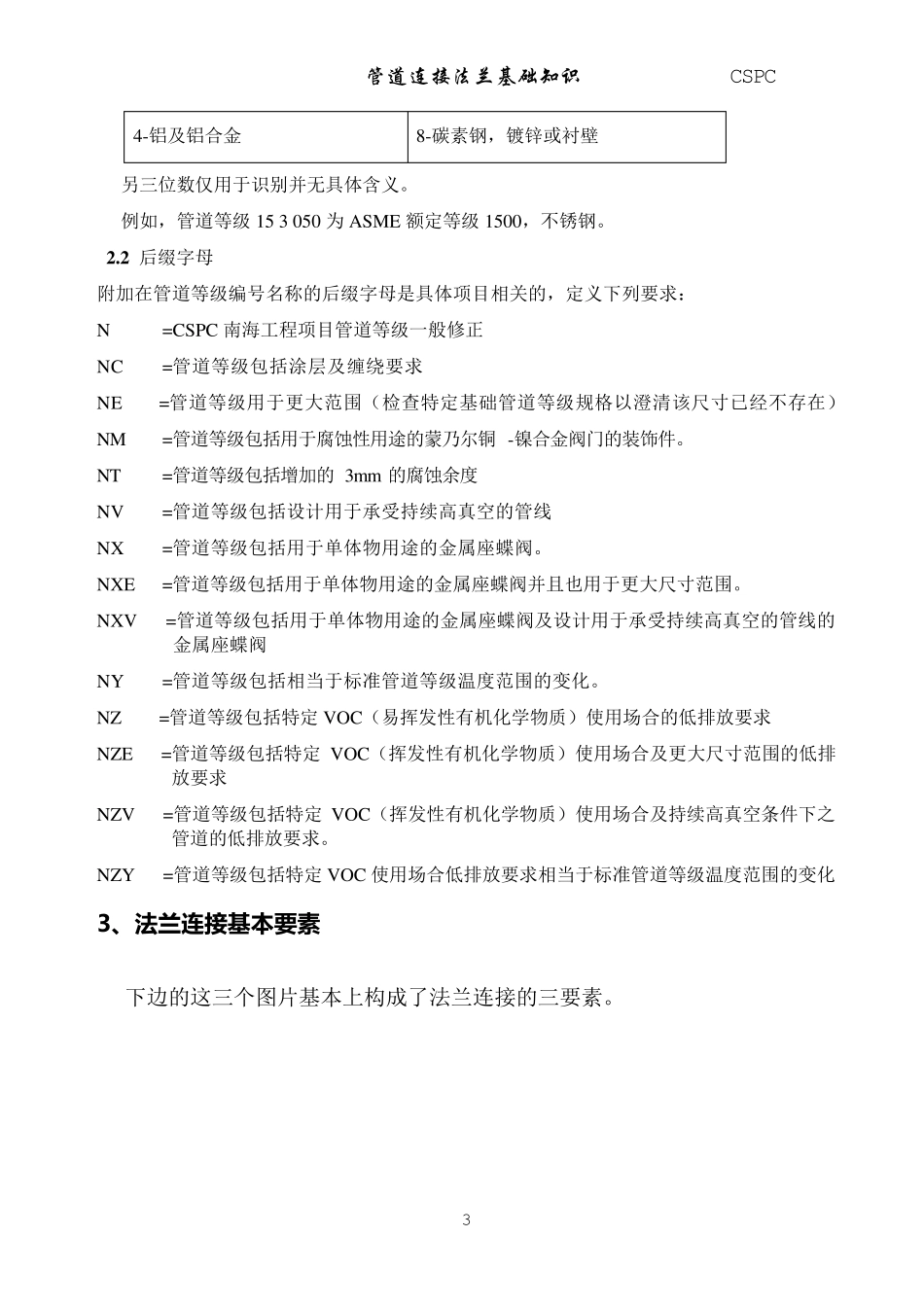

管道连接法兰基础知识 CSPC 1 CSPC 法兰作业基础知识 法兰基础知识介绍 一、综述 在装置中，拆装法兰的工作量很大，从管道安装、设备安装、检修、维护基本上是离不开拆装法兰的。这么多的工作量就要求我们认真对待，否则就容易出问题。在石油化工行业中，由于安装不当，造成法兰泄漏或由于在法兰作业中出现事故的案列还是不少的，以下针对法兰作业，收集了一些基础知识，以供参考。 管道连接几种形式：焊接、螺纹、快速接头、法兰连接等等。我们重点讨论法兰连接，希望在法兰作业中能给作业者提供一点帮助。 1、管道： 管道是有管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、控制制止流体流动的管子、管件、法兰、螺栓连接、垫片法门和其他组成件或受压部件的装配、总成 管道组成件 piping componets 管道组成件就是用于连接活装配管道的元件。它包括管子、管件、法兰、垫片、紧固件、 管道连接法兰基础知识 CSPC 2 阀门以及膨胀接头、挠性接头、耐压软管、疏水器、过滤器核分离器等。 管道支承件 piping-su pporting elements 管道安装件核附着件的总称。 安装件 fix tu res 将负荷从管子或管道附着件上传递至支撑结构或设备上的元件。它包括吊杆、弹簧支吊架、松紧螺栓、鞍座等 附着件 stru ctu ral attachment 用焊接、螺栓连接或夹紧的方法附装在管子上的零件，它包括管吊、吊耳、支耳、紧固夹板等。 2、管道等级识别 2 .1 管道等级编号由两部分构成： 第一部分 第二部分 第一部分标明如下 ASME 额定等级： 1 代表 ASME 额定等级 150 3 代表 ASME 额定等级 300 6 代表 ASME 额定等级 600 9 代表 ASME 额定等级 900 15 代表 ASME 额定等级 1500 25 代表 ASME 额定等级 2500 第二部分与材料选择相关，具体如下： 第一位数标明所选材料的等级，即: 1-碳素钢 5-铜及铜合金 2-低中级合金钢 6-镍及镍基合金 3-不锈钢 7-非金属材料 管道连接法兰基础知识 CSPC 3 4-铝及铝合金 8-碳素钢，镀锌或衬壁 另三位数仅用于识别并无具体含义。 例如，管道等级 15 3 050 为 ASME 额定等级 1500，不锈钢。 2 .2 后缀字母 附加在管道等级编号名称的后缀字母是具体项目相关的，定义下列要求： N =CSPC 南海工程项目管道等级一般修正 NC =管道等级包括涂层及缠绕要求 NE =管道等级用于更大范围（检查特定基础管道等级规格以澄...
