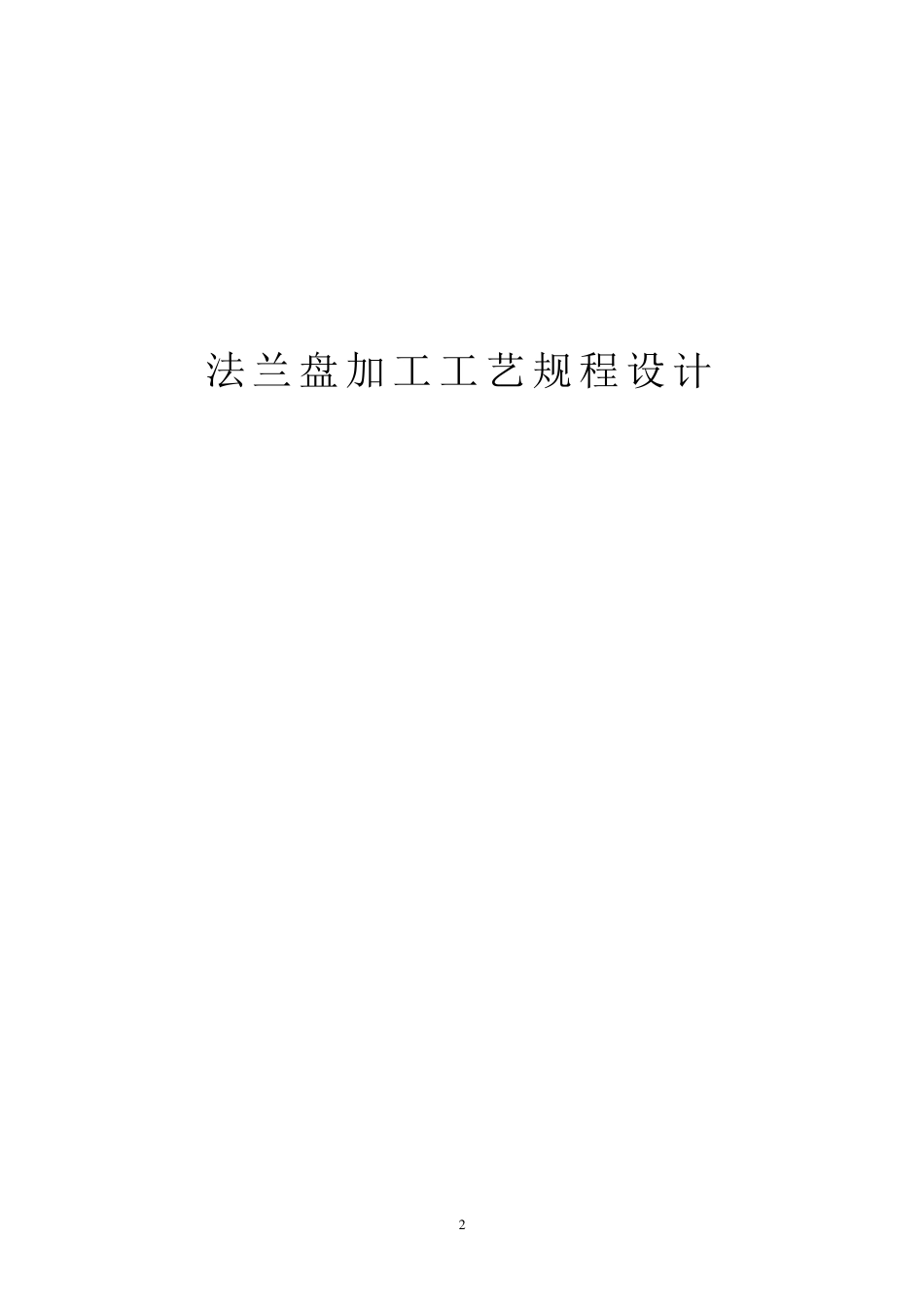

法兰盘加工工艺规程设计

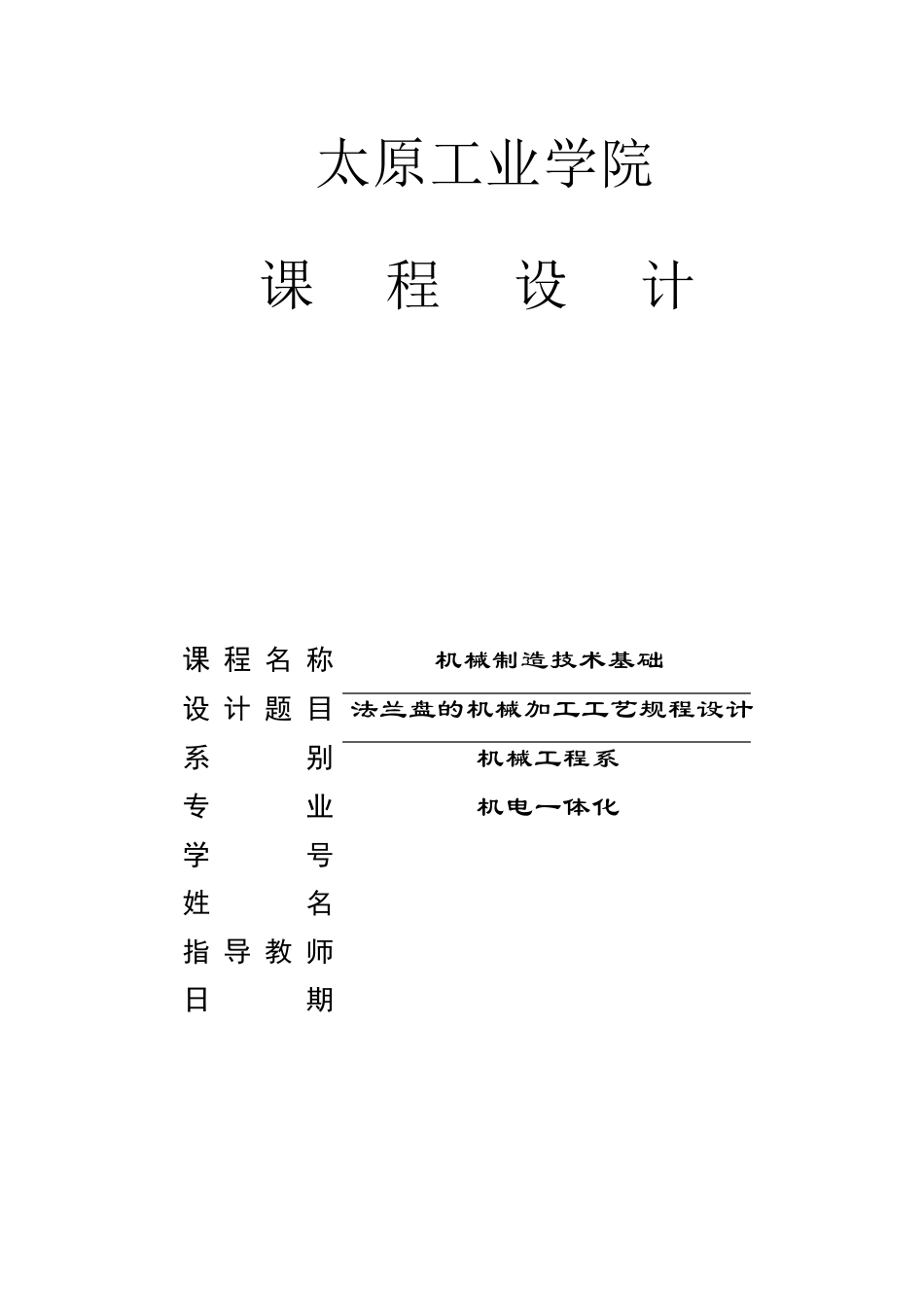

太原工业学院 课 程 设 计 课程名称 机械制造技术基础 设计题目 法兰盘的机械加工工艺规程设计 系 别 机械工程系 专业 机电一体化 学号 姓名 指 导 教 师 日期 2 法兰 盘 加 工 工 艺 规 程 设 计 1 目 录 第一部分 工艺设计说明书 1 件图工艺性分析 1 .1 结构功用分析 1 .2 零件技术条件分析 1 .3 零件结构工艺性分析 2 毛坯选择 2 .1 毛坯类型 2 .2 毛坯余量决定 2 .3 毛坯－零件合图草图 3 机械加工工艺路线确定 3 .1 加工方法分析确定 3 .2 加工顺序的安排 3 .3 定位基准的选择 3 .4 加工阶段的划分说明 3 .5 主要机械加工工序简图 4 工序尺寸及其公差确定 5 设备及其工艺装备确定 6 切削用量及工时定额 第二部分 法兰盘机械加工工艺规程 1 .机械加工工艺过程卡 2 .机械加工工艺卡 2 第三部分 1 .1 零件结构功用分析 法兰盘是可用于连接其他零件或可用于增加其他零件强度的一种零件。本法兰盘是回转面和平面的结合，内部由阶梯孔和螺纹孔组成，其要求有较高的耐磨性，较高的强度和回转稳定性。 1 .2 零件技术条件分析 1）法兰盘本身精度： 外圆φ7019.00尺寸公差等级IT11 ，表面粗糙度Ra 为12.5 μm，φ1201尺寸公差等级IT14 ，表面粗糙度Ra 为12.5 μm，内孔φ60015.0公差等级为IT7，φ30002.0尺寸公差等级IT6，φ60 表面粗糙度Ra 为6.3μm，φ30 表面粗糙度Ra 为3.2μm， 2）位置精度，右端面相对于基准 A 的平行度要求为0.02，相对于基准 B的垂直度要求为0.04，  70k6 的圆相对于基准 B 的同轴度要求为 0.04。 3）加工此零件时，应尽量统一定位基准，减少装夹次数，这样有利于保证零件的加工精度。 1 . 3 零件结构工艺性分析 此法兰盘是由回转面和平面组成，由零件图可知，该零件结构较为简单，但零件精度要求高，零件选用材料 HT200，该材料用于强度要求不高的一般铸件，不用人工实效，有良好的减振性，铸造性能好。对法兰盘的基本要求是高强度、高韧性、高耐磨性和回转平稳性，因而安排法兰盘加工过程应考虑到这些特点。 本次设计的零件图如下： 法 兰 盘 3 2 . 毛坯选择 2 .1 毛坯类型 1、根据零件材料HT200 确定毛坯为铸件，3-φ11 和 3-φ18 的内孔不铸出，均在钻床上钻出后加工。 2. 由于本零件要求生产批量为中批量生产，毛坯铸造方法选用金属型铸造（查机械加工...
