法兰类型介绍

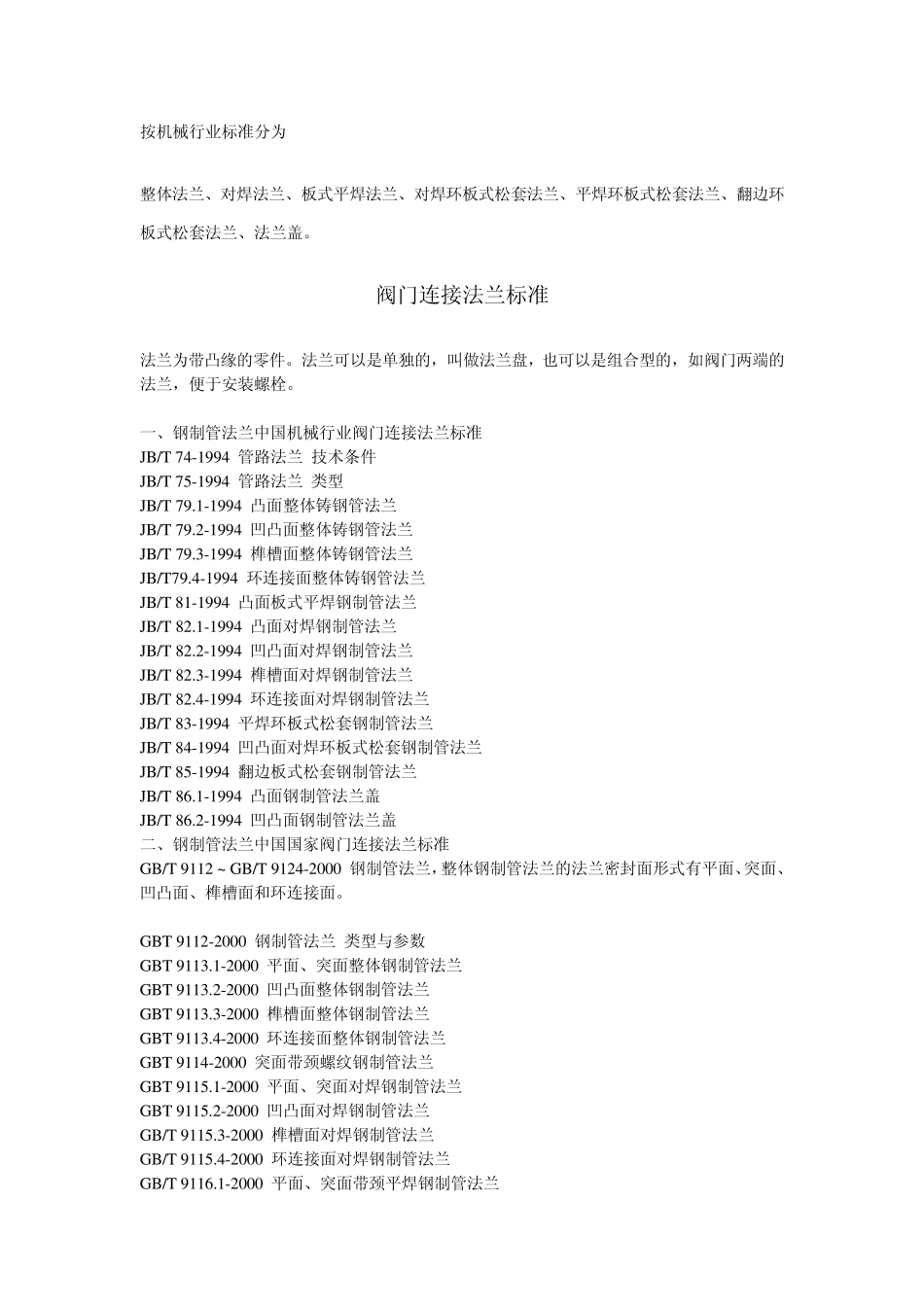

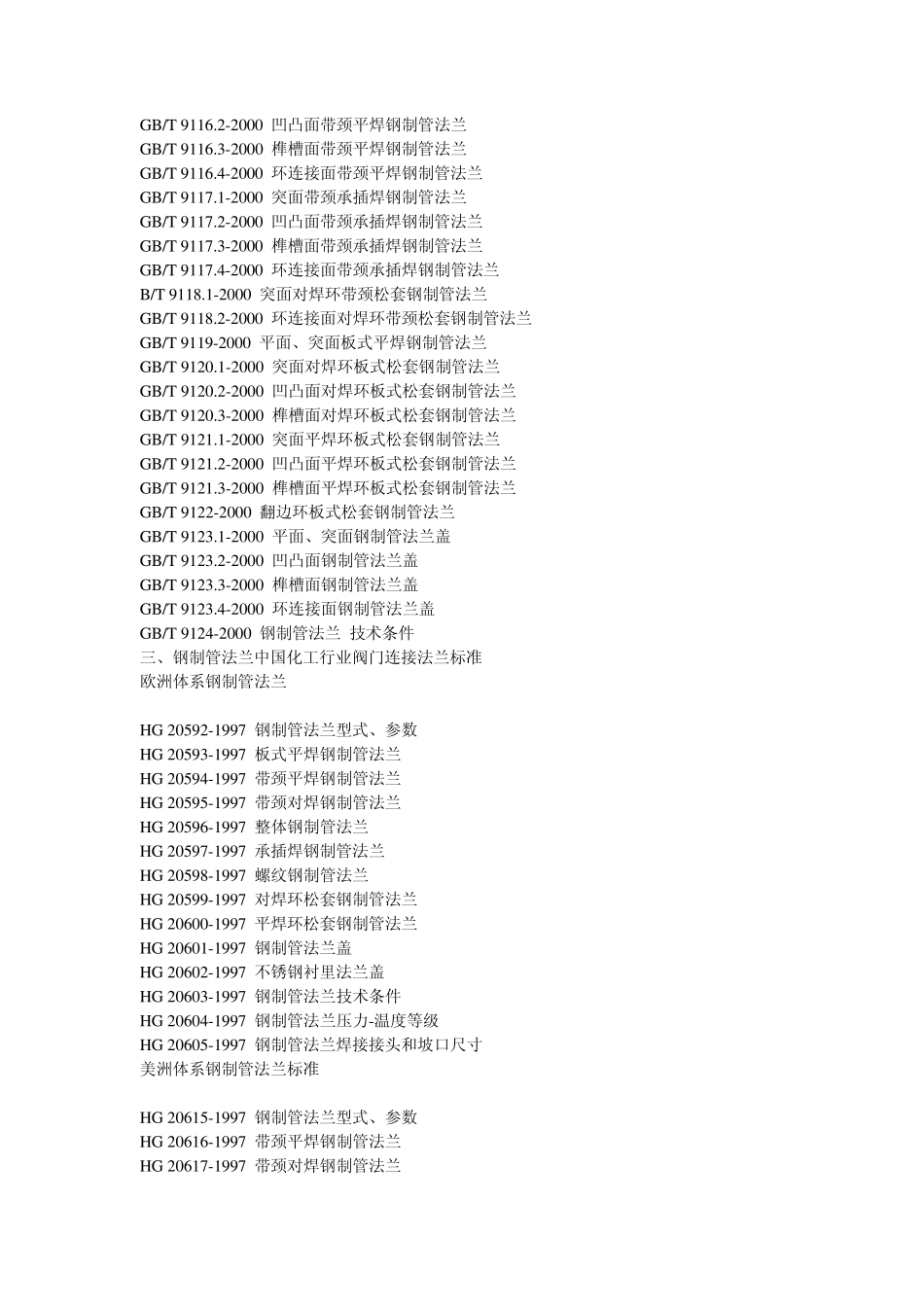

法兰类型介绍 法兰为带凸缘的零件。法兰可以是单独的，叫做法兰盘，也可以是组合型的，如阀门两端的法兰，便于安装螺栓。本文介绍法兰的材质、密封面形式和按国家标准和化工、石化、机械标准的法兰类型。 材质 20 号、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L。 密封面形式 平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）、槽面（G）、榫槽面（TG）、环连接面（RJ）。 按国家标准分为 整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。 按化工行业标准分为 整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。 按石化行业标准分为 螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。 按机械行业标准分为 整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。 阀门连接法兰标准 法兰为带凸缘的零件。法兰可以是单独的，叫做法兰盘，也可以是组合型的，如阀门两端的法兰，便于安装螺栓。 一、钢制管法兰中国机械行业阀门连接法兰标准 JB/T 74-1994 管路法兰 技术条件 JB/T 75-1994 管路法兰 类型 JB/T 79.1-1994 凸面整体铸钢管法兰 JB/T 79.2-1994 凹凸面整体铸钢管法兰 JB/T 79.3-1994 榫槽面整体铸钢管法兰 JB/T79.4-1994 环连接面整体铸钢管法兰 JB/T 81-1994 凸面板式平焊钢制管法兰 JB/T 82.1-1994 凸面对焊钢制管法兰 JB/T 82.2-1994 凹凸面对焊钢制管法兰 JB/T 82.3-1994 榫槽面对焊钢制管法兰 JB/T 82.4-1994 环连接面对焊钢制管法兰 JB/T 83-1994 平焊环板式松套钢制管法兰 JB/T 84-1994 凹凸面对焊环板式松套钢制管法兰 JB/T 85-1994 翻边板式松套钢制管法兰 JB/T 86.1-1994 凸面钢制管法兰盖 JB/T 86.2-1994 凹凸面钢制管法兰盖 二、钢制管法兰中国国家阀门连接法兰标准 GB/T 9112 ~ GB/T 9124-2000 钢制管法兰，整体钢制管法兰的法兰密封面形式有平面、突面、凹凸面、榫槽面和环连接面。 GBT 9112-200...
